保定多田冷却设备有限公司（以下简称“多田设备”）是由河北保定天威集团、三菱电机株式会社、多田电机株式会社、三菱电机（中国）有限公司四家控股、以研发、制造、销售变压器用风冷却器、水冷却器、片式散热器和气体散热器等产品为主题的专业化综合公司，连续多年被秦山核电站、常州东芝等单位评为优秀供应商，公司产品以主导国内冷却设备的先进技术，多次应用于国内重点大型电力建设项目上，并远销亚、非、欧美等国际市场，在国内国际享有良好的信誉。

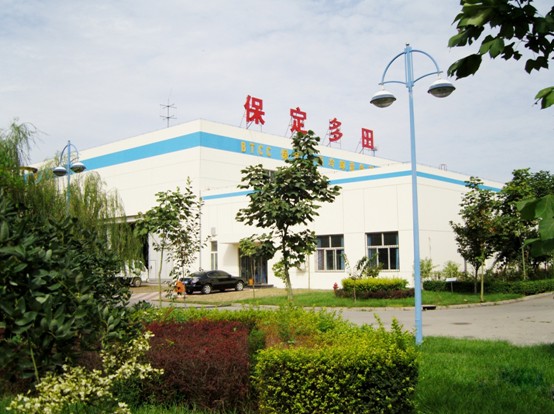

图1：保定多田冷却设备有限公司

作为一家以品质制胜的专业设备生产企业，我们多田设备始终注重把控各个生产环节及生产设备的品质。其中，在研发设计中，我们更是坚持使用高品质的CAD软件。我们与中望软件的合作至今已有几年的时间了，从2010年开始一直使用中望CAD，是不折不扣的“老客户”。从机械2010到最新升级的2012机械版，中望CAD表现非常出色，在我们的设计研发部发挥着关键的基础性作用。尤其值得一提的是，我们多田设备一直有自己的企业绘图标准，而中望CAD机械版在标准化的定制方面有着显著的优势，更是促进了企业标准化的快速实施完成。

目前，我们使用的是中望CAD机械2012版，设计师在使用过程中，中望CAD机械的一些亮点功能对于我们的设计工作起到很大的帮助作用，概括起来有以下几点：

一、中望CAD机械版的模板定制多样化，满足企业个性化需求

对于机械设计图纸来说，从零件图到装配图都要经过很多种步骤，从文字样式，大小，标题栏的格式，明细表的格式，内容，各种符号标注的形式和大小，不仅要保证图纸的信息明确，更要保证其美观性和图纸交互时的可识别性，这些都是在企业内部要面临的问题。中望CAD机械在设计内容具有很强的灵活性，可以根据企业的不同要求定制出所需要的内容，也为我们多田设备的标准化实施提供了有力的屏障。而样式打包及更新工具，更是帮助我们容易地实现统一企业的内部标准。

在执行过程中，我们与中望CAD的技术工程师经过多次协商沟通，最终中望软件根据我们的实际需求定制出了设计师满意的模板，下图为定制的模板显示，增加了改定栏，在使用时直接编写改定后的内容：

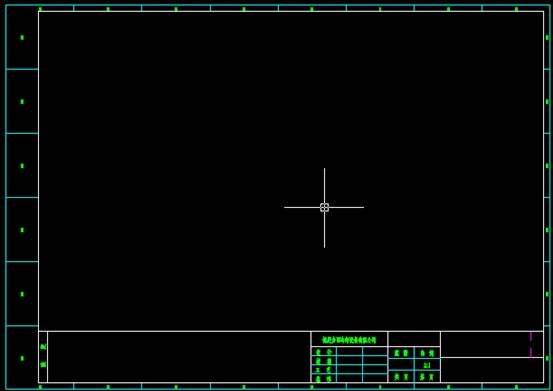

图2：中望CAD模板定制

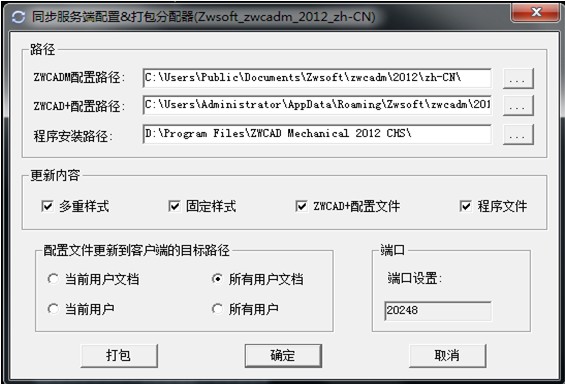

图3：中望CAD样式更新及打包工具

二、中望CAD机械零件库全面，缩短装配图纸完成时间

以前，我们在装配图纸中常用的国标零件，几乎每次都要重复绘制，这样的工作非常繁琐，很费时。现在，中望CAD机械2012版拥有丰富的零件库，我们工程师在画图时可以直接调用，快捷方便。其主要包括以下优点：

1、零件库涵盖了45个大类，2500多种零件，所有零件包括的规格也都一一列入，根据最新的国标标准逐步更新。

2、可以实现装配图中直接调用，参数化使用。当我们从零件库中调用的图形时，还可以使用超级编辑V的功能实现整体性的修改编辑。

3、零件库中零件的属性信息在我们创建序号标注时，能够直接读取进入明细表中，工程师无需键盘输入，即可快速调用所需内容。

4、系列化零件设计系统也可将企业自己的企标件自行入库，方便画图时调用。

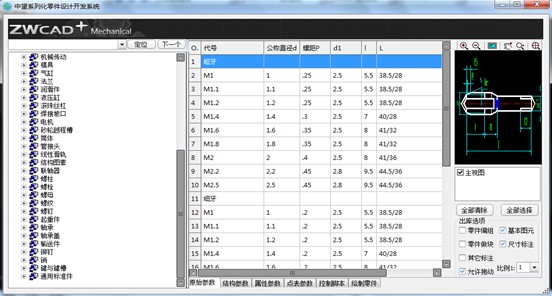

图4：中望CAD零件库

三、智能标注的方式，有利于提升设计效率

在工程师的设计工作中，图纸标注工作占据着极大的比重，一副图纸中往往需要进行线型、倒角、直径、角度等多达上十种不同种类的标注，只是命令的切换就需要花费相当一部分时间。此外，还有后续的标注位置的排布，标注样式的修正等繁琐的操作。

我们发现，中望CAD机械版的智能标注，能够有效解决了这一问题，真正把工程师从记命令、切换命令、手动排版等琐碎的操作中解放出来，将更多的时间和精力投入到创新设计上面。概括起来，中望CAD机械版的智能标注有如下特点：

1、智能尺寸标注，能根据鼠标的滑动位置自动调整标注的方式；可在尺寸偏差库中进行选择；通过对话框标注倒角圆角；包含12种机械符号，粗糙度，焊接符号，形位公差等。

2、符号标注的附着功能，保证在图纸进行更改时符号的标注面不会发生改变。

3、传统CAD平台尺寸标注命令太多，中望CAD机械版只需一个快捷键D即可解决所有尺寸标注问题。

4、智能的标注美化功能，在标注发生重叠时会自动提醒弹开，是整个图纸看起来更加美观。

5、件号标注可以直接读取标准件的内容，并且可以调取标准件和词句库的信息，大大减少了手动填写的工作。

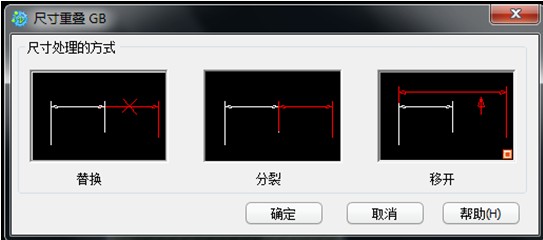

图5 ：中望CAD 尺寸重叠避让提醒框

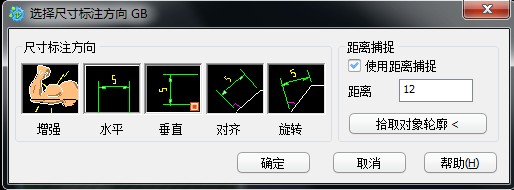

图6：中望CAD 尺寸标注方向GB

以上是我们在实际使用中望CAD过程中发现并总结出来的一些优点功能，给我们的工程师在绘图时带来了诸多便利。当然，中望CAD机械版还有一些其他亮点功能，如多标准，多图幅设置，高度兼容市面上的所有DWG，DXF等常用的图纸格式等，都是比较实用的。总体上说，中望CAD机械版是一款优秀的CAD绘图软件，其统一的版本格式保证了我们各部门之间的图纸传递。同时，其实用的设计功能也为我们的设计绘图提供了更有利的帮助。
