重庆汽车标准件厂是中国西南地区生产各类高品质汽车紧固件的专业厂家，作为技术部的一名设计师，中望CAD机械版带给我一种全新的高效设计体验。

今年9月份，重庆汽车标准件厂正式购买应用中望CAD机械版，而我们设计师在7月份就已经开始接触使用了。由于以前就接触过几款国产CAD软件，实际应用情况都不是很理想，所以最初对中望CAD还有点抵触。但是，中望CAD机械版的技术演示让我们眼前一亮，其实用的功能让我们迫不及待地想去使用。仅仅2个月时间，我们就完全脱离原来使用的国外CAD软件顺畅地应用起中望CAD机械版。整个转换过程所用的时间非常短，这得益于中望CAD高度的兼容性！

作为一线的设计人员，高兼容性降低了软件的转换成本，但我们最看重的，也是真正体现软件价值的地方——功能易用性。中望CAD机械版在这方面相较于其他同类设计软件来说更加均衡全面。个人认为，在制造型企业中设计工作并不仅仅局限在绘图上，整个设计工作应该也是一个工作流程，这个工作流程包括了绘图—审图—改图—复核—外发等，中望CAD机械版在每个工序点都有相应的功能来降低使用人员的工作难度。下面，我就按照这个流程来结合实际的应用体验来说一说中望CAD机械版分别提供了哪些功能来提高工作效率：

一、绘图

CAD软件是绘图的基本工具。中望CAD机械版在这一块提供了相当全面的工具集，例如：图幅绘制、序号标注、专业符号标注体系、机械设计、参数化图库、文字处理等，当然这些功能从名称上来看跟市面上同类设计软件并无多大差异，但使用后，我们发现中望CAD机械版的这些功能更加的人性化，是真正从设计师工作需求的角度去开发出来的。下面我就以图幅绘制这个功能来举例：

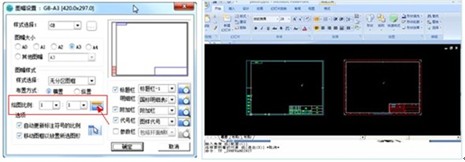

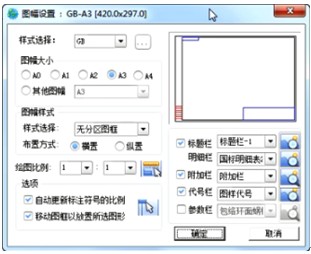

如上图所示，中望CAD机械版能够快速的生成各种标准的图幅，包括图框、标题栏和更改栏。在生成图幅的同时，我们可以按照需求选择相应的行业标准，而不用手动定制标准即可绘制出相应需求的标准图纸（目前支持的标准有ANSI、ISO、DIN、JIS、GB等）。

绘制图框时可智能的根据绘图内容调整图框比例，图框的排列非常更人性化。此外，中望CAD机械版能够支持同一绘图区域多个图幅并且支持多个标准的存在，能够帮助设计人员在绘图过程中灵活的切换。

当然，整个绘图过程中所使用到的功能有很多，像图幅绘制这种人性化的设置基本上每个功能都会有体现，例如：独立的D标注体系、丰富的符号库、完善的辅助设计工具等等，在这里我就不一一赘述了，总之在绘图环节作为一款工具中望CAD机械版是相当优秀的。

二、审核、修改、复核

这个工作一般是由总工以上级别的专家来做的，这些专家日常工作都比较忙，且多数岁数比较大。刚开始推广中望CAD机械版的时候，原以为他们对新软件的接受程度应该比较低，可是没想到他们竟然是最先通过试用的！原因是他们使用CAD相对简单，更多的是查看图纸，所以对CAD的需求和考核更多的是软件的兼容性能。中望CAD机械版能够兼容从最低到最高的所有DWG、DXF格式，但这不是总工们选择中望的唯一原因。中望CAD机械版里有一个功能非常适合他们审核图纸，这个功能叫做图纸对比：

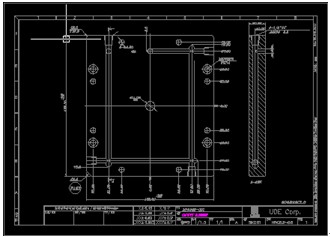

在审图过程中，经常会遇到同一副图纸修改多次，而忘记修改过哪些地方的情况，只能手动打开新老图纸 在众多图元中找差异，十分繁琐。中望CAD 机械版推出了图纸对比的新功能，利用该功能我们能方便、快捷地找出新旧图纸的差异。图纸对比功能实现了DWG图纸的双图快速对比分析，精确定位图纸差异，并用警戒色提示和区分。

我们可以通过菜单项: ET扩展工具" 定制工具" 文件比较 或者命令行: FCMP 来调出图纸对比功能。使用图纸对比命令后会出现一个对话框需要选择新、旧图纸；选择好旧图纸和新图纸之后点"比较"。中望CAD机械版会以只读的方式分别打开这两幅图纸。默认情况下在新图纸中不同部分（即新增部分）的颜色为绿色，修改部分的颜色为黄色。相同的部分为浅灰色。旧图纸中不同的部分（即删除部分）为红色，修改部分为洋红色，相同部分为灰色。

通过对比不同图纸中的颜色，就能很直观的看出新、旧图纸之间的差异了。

审复核阶段确实更多的是设计经验的体现，CAD软件能够做的就是降低人为操作的频率，让审复核人员有更多的精力去进行经验上的判断，而不是将精力放到查找、对比等低端操作上。

二、外发图纸（成品图纸展示等）

经过了绘图——审图的流程之后就是设计成果的展示部分。我公司在图纸设计完成后经常需要将设计图纸外发到客户、二三级经销商、代工厂等合作单位去。在外发过程中，经常需要跟外单位来回比对图纸或按照对方要求更改图纸，最终形成合同的技术条款或图库资源进行存档，这个时候就会出现一些由于双方来回修改图纸所带来的误操作问题。以往为了规避这些问题，公司都是要求设计师外发PDF文件格式跟其他单位交流，但PDF格式文件的精度并不能完全满足需求。如果发原DWG图纸，又担心对方修改从而带来一些不必要的麻烦。现在，中望CAD机械版上的文件锁定加密体系很好地解决的这个问题。

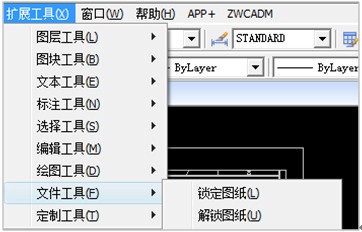

中望CAD机械版可以对图纸进行无破坏性的加密锁定，用户可以根据自己的需求，灵活的对绘图区域中任意图元进行加密锁定，锁定后的图元会以图块的形式存在，但这个图块是无法炸开和修改的，只有通过中望CAD机械版的解锁图纸功能才能解密。通过这个应用，我们设计师现在都是传给客户原DWG格式的图纸，图纸交互效率大大提高。

总结：以上就是我们和其他几个合作部门使用中望CAD机械版的真实体验感受，我在文章开头对中望CAD机械版的评价是“更加均衡全面”，实际上指的是在整个设计工作流中，无论是处于哪个环节中望CAD机械版都能够提供一些惊喜，它能够整体的、均衡的提高整体设计工作流的效率，这是目前我所接触的其他设计软件所不具备的。
