洋保电子(太仓)有限公司（以下简称“洋保电子”）是一家台资企业，主要生产及销售电子连接线及其零配件、解码器及其零配件，组装电气控制设备及其零配件，不少产品出口至国外市场。

电气设计面临“统计难”

在电气类产品的设计过程中，涉及到大量的材料统计工作。洋保电子在绘制电气图纸时，工程师通常需要人工来统计该项目共使用了多少电线、端子、电气元件，以及制作接线的Excel表格。据工程师反馈，这类统计工作量很大，占据大量工作时间，而且依靠人工统计不仅效率低下，而且容易出现错误。因此，洋保电子希望通过在企业内部应用中望CAD并在此平台软件的基础上开发出自动绘图和自动统计的工具，以提高工作效率，避免人为错误。事实也证明，中望软件提供的CAD设计软件以及定制开发服务能够深度满足洋保电子的专业CAD应用需求。

中望CAD定制开发全面提高设计效率

现阶段，中望CAD定制开发的实用功能已广泛被工程师们所使用，成为电气类产品设计的实用性CAD软件功能。工程师表示：“使用中望CAD之后，工作效率提高了一倍以上，并且统计的准确性也得到了保证！”概括起来有以下几个方面：

一.设计图块便捷入库及调用

为了便于电气设计，CAD软件一般都提供了参数化图库，以便工程师在需要的时候调用。但是，CAD软件自带的图库并不能够满足所有的设计需求，例如一些不常用的企业内部特殊的图库，CAD软件就无法直接调用。

通过二次开发，中望CAD提供了支持图块入库的功能。工程师可以快捷地将个人常用的图块添加到图库里面，并且可以直接调用，从而有效提高工作效率。

图一：中望CAD支持图块入库

二.绘制线槽的参数化设置

电气图纸中的线槽看上去比较简单，也是最容易被工程师所忽略的。其实，从对电气系统的安全保护来说，线槽起着重要作用。如线槽选材不对，可能会加速整个电气系统的老化，或者造成质量问题。因此，在线槽的设计中，参数化设置变得尤为重要。工程师在中望CAD中，只需进行的简单的变量的修改，就能实现数据的精准对接，十分快捷方便。

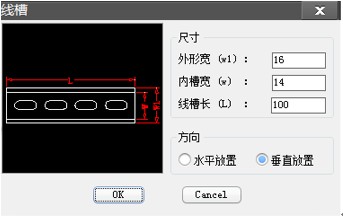

图二：中望CAD参数化绘制线槽

三.针对性的灵活布线方式

根据洋保电子对布线的要求：在电控箱内走线须平行且拐弯处应成直角的要求，及各线缆两端应有标签和编号，结合布线的可通性和焊接的方便性等几个方面综合考虑,中望CAD最终为洋保电子定制了单步布线和连续布线两种方式：

单步布线

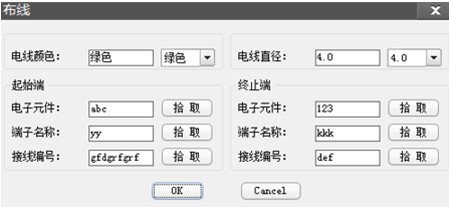

图三：中望CAD参数化布线界面

为了便于制作、安装和维修人员的接线盒检查，工程师需要绘制接线图以此连接电子各元件和外部其他装置。中望CAD提供的单步布线功能主要是针对比较特殊、复杂的图纸，它具有修改方便的特点，也是帮助工程师破解复杂设计难题的高效功能。

连续布线

对于那些电气元件数量众多但是规则简单的电气图纸，使用单步布线功能就显得比较麻烦。而使用中望CAD特地开发的连续布线功能，工程师则可以将电气的布线工作一步到位，快速解决。

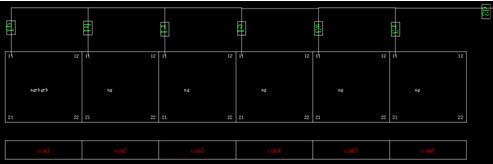

图四：中望CAD连续布线功能设计效果图

四.自动化的数据统计

前文提到，统计工作占据了工程师大量的时间，如何让统计更加智能直接关系到工作效率的高低。在中望CAD中，领料单、物料表、裁线表的自动统计功能，直接方便了领料人和库存管理人员的工作，有利于进行跟踪和成本核算，工程报价。另一方面，它还加快了统计速度，提高统计的准确性。

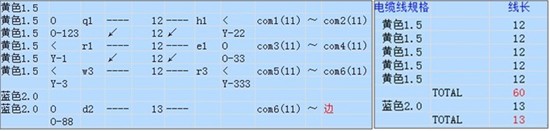

图五：中望CAD自动统计设计数据
