万通工业装备有限公司（以下简称为“万通工业”）是一家集球墨铸铁管生产线、钢板处理生产线和工业炉窑的设计、制造、安装、调试于一体的高新技术企业；是目前世界上规模最大、规格及品种最全的球墨铸铁管生产工艺及其成套设备的供应商。

图/万通工业

万通工业的设备生产线类型众多，涉及到不同的领域。因此，企业和上下游其他设计单位进行频繁的CAD图纸文件交流与沟通。

图层转化器让对象查找编辑一目了然

由于不同设计单位间使用的CAD软件不同，设计规范也不一致，从而造成制图标准化工作很难统一。举个最简单的例子，通常情况下，万通工业一张设备图纸中的图层少的有三四十个，多则二三百个，设计师查找对象非常不方便，需要花费大量的时间和精力。

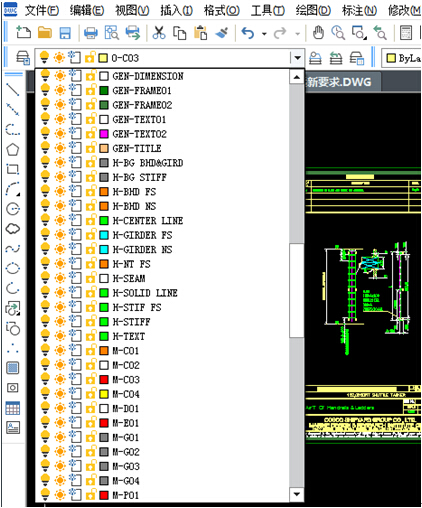

图/设计图纸包含有大量图层

设计师反馈说，通过中望CAD机械版2015提供的图层转换器，把相同类型的图层规整到一个图层中，起到减少图层数量的目的，而且设置好的映射可以保存为一个标准文件，遇到需要转换的图纸，可以直接加载后点击转换就能够自动完成图层的整理工作，简单快捷，大大提高了图纸的标准规范化水平。“现在我们设计人员查找修改图纸对象变得简单许多，同时文件的占用空间也变小了！”

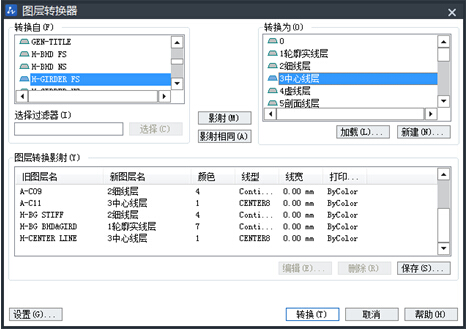

图/中望CAD机械版2015图层转换器设置界面

表格编辑与数据提取快速准确

在万通工业的设计制造流程中，设计师除了绘制符合要求规格的产品图纸外，还需要把图纸中的表格数据提供给其他部门使用。但由于外来图纸数量众多，且采用人工抄录的方式或逐一复制图面文字的形式进行录入汇总，不仅工作效率极低，且非常容易出错。如今在中望CAD机械版2015中，这一问题就迎刃而解。

“中望CAD机械版提供的表格数据提取功能和明细表编辑工具，使我们可以把相关的表格数据直接导出为EXCLE的数据表，极大减轻了工作量，同时保证了数据的准确性。”设计师对最新的中望CAD机械版给予了肯定。相比其他软件版本，中望CAD机械版2015的表格功能，让设计师在产品设计的同时，方便地绘制出各种各样的表格，生产所需的各种汇总表格和工艺卡片，从而进一步简化设计工作。更智能的是，数据统计的结果可导入到对应的表格中，直接在CAD软件中生成所需要的报表。

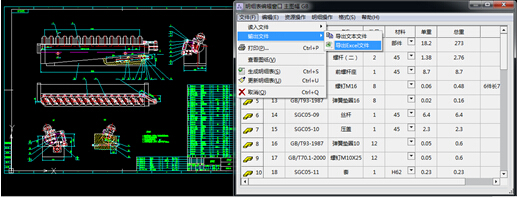

图/中望CAD机械版2015可直接输出成Excel文件

总结：中望CAD机械版2015为万通工业的图纸标准化规范化带来了极大便捷性，同时解决了困扰企业多年的人工录入效率低易出错的难题。设计师通过CAD软件将图纸数据快捷地导出为通用的格式供其他部门使用，保证了数据的准确性，进一步提升设计与生产效率。
