作为一家生产制造大、中型精密模具的企业，大显高木模具对所使用的CAD软件有着极高的要求：具备专业实用的设计功能，帮助设计师在规定的期限内完成一系列高品质的产品设计。基于此需求，大显高木模具经过对市场上的CAD软件进行测试和比较，最终选择中望CAD，并在企业内部大规模推广应用。

目前，大显高木模具已将所使用的CAD软件升级为中望CAD机械版2014，以获得最先进的CAD设计功能。设计师反馈，中望CAD机械版2014功能更强大、更高效，应用在复杂的设计任务中也能得心应手，尤其是软件新增的孔表统计和更加完善的标准图库两大功能，能够帮助简化操作步骤，提高设计效率。

一．实用专业功能，快速解决模具设计统计问题

在模具设计中，设计师经常需要进行各种各样的数据计算和统计，这部分工作非常耗费时间。通常情况下，设计师在绘制完成模具图形后，还需要提供模板中所有孔的坐标与数量的统计汇总表。在使用中望CAD机械版之前，统计这类图形中所有圆孔的数量与坐标值对设计师来说并非易事：首先需要分别标注出圆心的坐标，然后对原点进行修改，最后再统计出所需要的表格，步骤繁多，也容易出错。即使是使用专门的小插件、小程序，其整个操作过程也比较麻烦。

而最新的中望CAD机械版2014提供的孔表功能，就可以高效解决这一问题。设计师只需在命令对话框中输入“KB”，即可直接得到孔表结构内容。

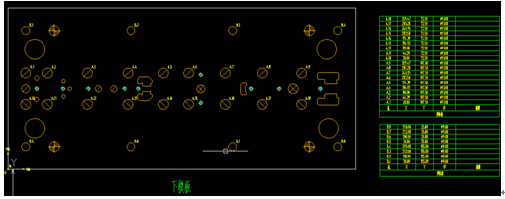

图/设计师通过KB命令得到的孔表结构内容

如下图所示，执行命令后，设计师就可以指定坐标的统计原点与名称，选择需要标注的对象后对应的孔表就可以直接绘制出来了。此外，通过配置界面，还可以设置孔的排序方式，同时不同类型的孔也做了不同的标识，如图中的A.1、A.2…B.1、B.2…

图/中望CAD机械版可自主设置孔表项目

值得一提的是，在中望CAD机械版2014中， 对于左右的这种类似成对模版，图形通过镜像获得，而孔的原点坐标与标识形式都可以通过kb命令快速生成，从而减少了大量的重复劳动，让设计人员更加专注于产品设计。

二．最全标准件库，轻松绘制所需零件图形

在模具产品设计过程中，设计师往往会通过直接调用标准件或修改标准件的尺寸来实现零件的快速绘制。中望CAD机械版2014中齐全的的标准件和设计资料库就受到大显高木模具设计师的高度喜爱和好评。它提供了包括紧固件库、轴承库、结构图素库、材料库、模具库等47个库，2800多个零件类，数万个标准件参数化图形。设计师可以方便地从机械图库中直接调用所需的零件图形，并且能够在零件的参数选择区域修改尺寸大小，双击输入具体数字即可得到新的零件，非常简单快捷。

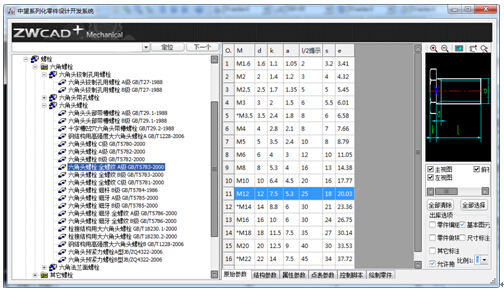

图/中望CAD机械版系列化图库功能

而对提高绘图效率更具意义的是，中望CAD机械版生成的标准件还可自动适应当前图纸的实际，包括比例、线型、颜色，且自动计算当前系列尺寸的公差。此外，通过选择不同的视图，设计师可以直接将零件图形插入到图纸的适当位置中，无论在图中标注或者提取到明细表都十分方便，从而有助于帮助设计师轻松完成产品的装配设计。

小结：从早期的中望CAD平台软件到现在的定制的中望CAD机械版，大显高木模具在具体应用中，体验到国产软件的专业性，以及更贴近用户需求的实用性。如同设计师所说的：中望CAD专业、高效的设计功能和人性化的操作命令更加贴近我们的使用习惯，带来设计效率的大幅度提高。

企业档案：

大连大显高木模具有限公司，由大连大显股份有限公司、日本国株式会社高木精工、日本国住友商事塑料株式会社三方合资建立，主要从事汽车、摩托车、家电、办公设备、通讯、电子等领域所需要的优质塑料模具的制造和销售，是东北地区规模较大的模具制造企业之一。
