CAD软件是变压器等输电设备设计中应用广泛的专业软件，一线工程师对使用的CAD软件普遍有着较高的要求。天能变压器设计部门就需要一款整体性能和功能可以比肩国外CAD软件，但是更符合中国工程师使用习惯的专业CAD软件，“全面满足部门高效设计优质产品的使用需求！”

从2008年至今，天津天能变压器设计部使用的是中望CAD机械版。“我们在CAD软件选型工作中，主要关注的是软件的兼容性及功能能否有效提高工程师的设计效率，从而缩短产品的研发设计周期。”设计部刘工介绍，在通过对国内主流CAD软件厂商及产品的严格测评对比，他们最终选择了中望CAD机械版作为主要的设计工具软件。

一.兼容性好，保证图纸交互顺畅无阻

“各项测试指标表明，中望CAD是最适合我们使用需求的，而且中望软件在CAD软件上持续投入进行研发创新，使得软件产品能够完美兼容老版本的图纸，完全照顾到了老客户的使用！”据介绍，在变压器的研发设计过程中，企业需要与上下游客户进行频繁的图纸数据交流互动，完成设计图的修正和完善。此外，工程师之间也需要进行协同设计，打开编辑不同版本的图纸。

“如果CAD软件的兼容性不够好，各版本之间不能无缝兼容，会使以前积累下来的大量图纸资源不能重复利用，工程师也需要花费大量宝贵时间在文件格式转换上面，严重影响到设计效率和产品研发的整体进度。“刘工指出：“中望CAD不仅各版本间完全兼容，且与其他设计软件也能够彼此兼容，从而保证了产品设计全流程各环节的顺利开展和推进。”

二.参数化零件库，复杂零件设计更高效

变压器设计中，除了少数元件的差异外，大部分零部件都具有通用性和普遍性，往往只是尺寸大小有所区别。“特别是一些复杂的装配图纸，里面中常用的国标零件数量非常多，如果一个个零部件绘制，工作量十分巨大！“工程师们反馈，现在借助中望CAD机械版中的零件库的参数化设计，变压器设计所需的零件可以直接调用，并且可以使用超级编辑功能进行参数化修改，快速绘制出新的零件，“极大缩短绘图时间，提高了工作效率。”

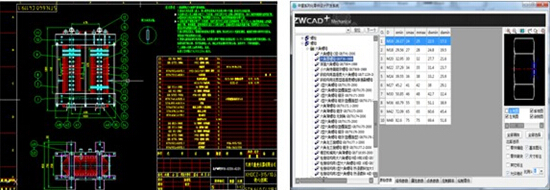

图/中望CAD机械版的参数化零件库

三.专业定制，轻松实现企业标准化

在设备、电子、机械等产品设计中，从零件图到装配图都要经过很多种步骤。其中，文字样式、大小，标题栏的格式，明细表的格式、内容，各种符号标注的形式和大小，不仅要保证图纸的信息明确，更要保证其美观性和图纸交互时的可识别性。而这些在天津天能变压器的图纸设计中都一套完善而具体的要求。因此，CAD软件也必须能够满足企业标准化的应用需求。

“中望CAD机械在设计上具有很强的灵活性，可以根据企业的不同要求定制出所需要的规范化内容，为我们企业的准化实施提供了有力的保障。”刘工对中望CAD给予了肯定和赞赏：“尤其是样式打包及更新工具，更帮助我们容易地实现统一企业的内部标准。”

图/中望CAD机械版定制标准表格

小结：变压器制造领域企业众多，竞价激烈，外资跨国公司占据较大的市场份额。作为民营企业，天津天能变压器只有具备强大的独立设计和生产制造能力才能与国内外知名企业同台竞技。设计部门通过应用中望CAD机械版和先进的技术设备，解决了CAD应用难题，提高了研发设计效率和品质，出色地承担起产品研发设计这一重任。

企业档案：

天津天能变压器有限公司，主要从事干式变压器、特种变压器、各种箱式变电站的科研开发、生产制造及市场营销，企业引进葡萄牙、德国等世界一流的环氧树脂浇注干式变压器设计及制造工艺技术，以及国际先进的制造和检测设备，产品品质和企业实力处于行业领先水平。
