浙江菲达环保科技股份有限公司主要从事电除尘、烟气净化、气力输送等方面的开发、生产、销售、安装及其它工程服务，是全国最大的环保机械科研生产企业，环保产业中唯一的国家重大技术装备国产化基地，国家高新技术企业，国家环保科技先进企业，国家机械工业局和浙江省大型重点骨干企业。

图/菲达环保

菲达环保大规模选购应用中望CAD机械版以来，设计师反馈“中望CAD机械版的图幅绘制、智能尺寸标注、标准零件库、BOM表等专业功能极大地简化了操作步骤”。特别是中望软件针对菲达环保工程制图中大量图纸打印耗费时间多的应用需求定制开发出的“批量打印”功能，帮助节省大量时间、提高设计效率，更是受到设计师的一致称赞。

一、单图幅多DWG文档快速打印

批量打印功能位于中望CAD机械版菜单下的【辅助工具】中，完美支持对单图幅多DWG文档的快速打印。

通常情况下，一张DWG文档中只绘制一个图幅，有利于规范PDM系统对DWG文档中的数据信息的管理。应用PDM数据管理系统的企业多采用这种图纸样式。

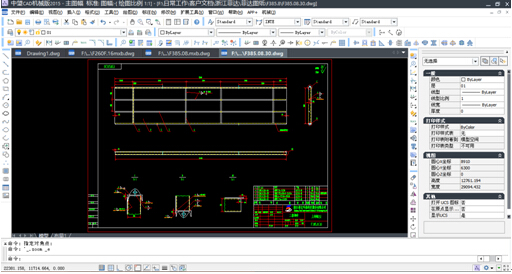

图/单图幅DWG图纸文档

菲达环保的设计图纸基本上都是这种单图幅样式。以前设计师打印图纸时需将每张图纸都打开，然后分别进行设置和打印，操作繁琐，效率极低。而如今通过中望CAD机械版定制的批量打印功能，设计师可以在不打开图纸的情况下，一次性打印选定的多个DWG文档。

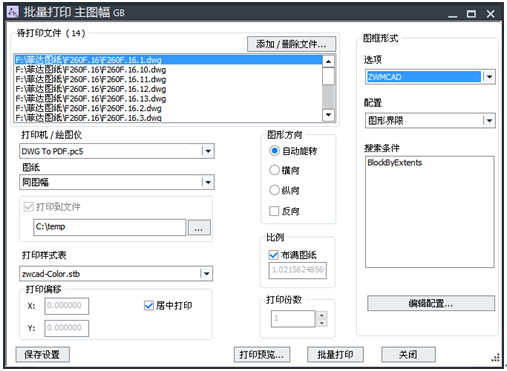

图/中望CAD批量打印单图幅多DWG文档图纸

更受菲达环保设计师称赞的是，这一批量打印功能的使用方法非常简便：点击【添加/删除文件】按钮，选择添加需要打印的文件或图纸文件夹；然后设置好打印机/绘图仪、图纸大小、图形方向等。在图框形式下，配置选择为“图形界限”，即可智能识别图纸中的图幅外形。设置完毕后点击【批量打印】按钮即可进行快速打印。

二、一次打印多张多图幅DWG文档

除了单图幅多DWG文档之外，菲达环保还有另一种单DWG文档多图幅的图纸样式，多用于明细表、包装清册、标准件清册等报表的汇总用图。

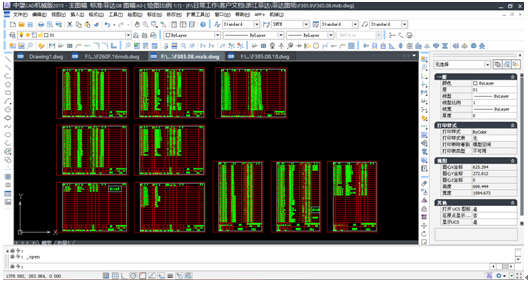

图/多图幅DWG图纸文档

单DWG文档多图幅指的是一张DWG文档中包含多个图幅。如果用传统方法打印，设计师需要准确框选每一个图幅的打印区域，然后进行打印。这种方式耗时较多，有时还会出现遗漏情况。为解决这一问题，菲达环保还在中望CAD机械版上开发了一款可对单DWG文档多图幅的图纸样式进行批量打印的插件工具。

该工具通过中望CAD机械版【工具】菜单下的“加载应用程序”命令进行加载。加载成功之后，输入命令“PLDY”或“ZWPLOT”，即可打开中望批量打印工具。

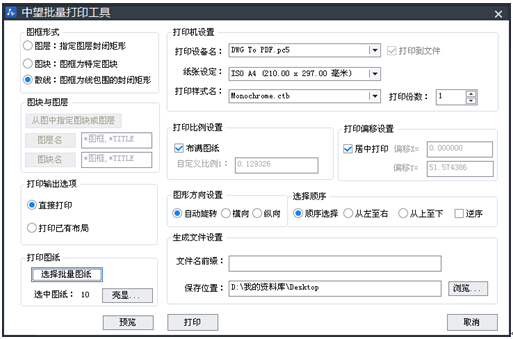

图/中望CAD批量打印工具设置页面

该工具的使用方法也同样非常简单：选择图纸中图框的形式，点击【选择批量图纸】按钮，框选图中要打印的图幅，然后设置好打印机、打印比例、图形方向等。通过点击【亮显】与【预览】按钮可检查打印设置是否正确。设置完毕后点击【打印】按钮，就可以一次性打印出选择的图纸了。

小结：中望CAD机械版在功能上满足了菲达环保的设计使用需求，且依据企业实际情况开发出以上两种不同的批量打印方式，进一步满足了多种图纸样式快速打印要求，大幅度提高设计师的出图效率。
