CAD中的面域是什么呢？其实是实体表面为一个没有任何厚度二维实心的区域，它有实体模型的特性：含有边和边界内的信息，这些信息可以计算工程的属性，例如重心、面积和惯性矩等。面域命令的执行有以下几种方式：

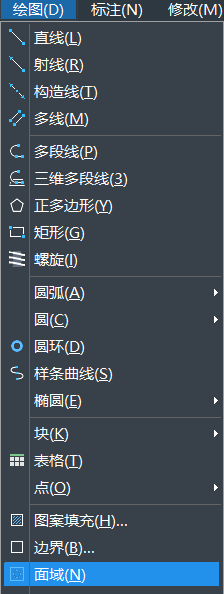

1.执行【绘图】——【面域】命令；

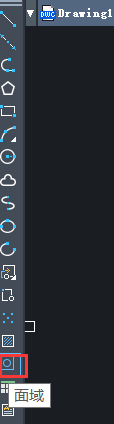

2.单击左侧绘图工具栏中的面域选项；
3.在下方输入REG或REGION命令然后按回车键就可以选择对象了。
【转换成面域】
面域是不能直接创建的，需要通过其他的闭合图形进行转换。激活【面域】这个命令后，只需选择封闭图形对象便可以将对象转换为面域，比如圆形、正多边形、矩形等。当闭合对象转换成面域后，如果看上去并没有明显的变化，可以对其进行着色，这样便可以区分开。
【提取面域】：【绘图】——【边界】
面域命令只能把单个闭合的对象由多个首尾相连的闭合区域转换为面域。如果面域需要从多个相交对象中提取，则可以使用【边界】命令，将【对象】类型设置为“面域”，如上图所示。
