CAD修改对象特性
在使用CAD软件的过程中，开启“特性”选项板，用户可以在选项板中查看或修改对象或选择集的相关特性，如何操作呢？今天来学习一下具体的步骤吧：
1.打开自己的CAD软件，接着执行打开命令（快捷键：Ctrl+O)，打开所需素材文件：
2.执行命令：上面工具栏选择【修改】——【特性】，或键盘输入“ PROPERTIES”如下图所示：

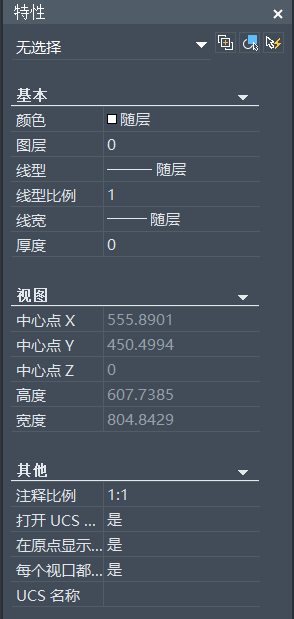

3.在绘图区域右侧弹出的特性选项卡中，可以进行任意对象特性的修改，如下图所示：
4.最后在打开的素材中选择一个对象修改即可：
（1）选择单个实体或选择集时将显示不同特性：
选择多个实体时，“特性”选项板只显示选择集中所有实体的公共特性；
未选择实体对象时，“特性”选项板显示当前图层和布局的基本特性，视图特性和 UCS 的相关信息；
选择单个实体对象时，“特性”选项板显示该实体的所有特性。
（2）实体和选择集的属性修改方法如下所示：
选择实体或选择集的一条属性，如果该属性是可访问的编辑框，则可直接输入新值；
如果该属性是下拉列表框，可从下拉列表中选择一个值；
如果该属性是点类型，除了可直接输入新值进行修改外，还可以通过单击“拾取点”按钮，在绘图区选择一个点来修改坐标值。
修改对象特性的操作是CAD绘图中常遇到的，有时间的小伙伴可以参考上述步骤进行实际练习一下。
