CAD中使用双线的技巧

 在使用CAD软件绘制图形时，常常会用到双线，那在CAD中如何使用双线呢？接下来就给大家介绍一下在CAD中使用双线的技巧，希望大家可以掌握！

1.首先打开CAD绘图软件，通过在模型空间绘图区来进行下一步的操作，通过在命令行输入快捷命令ML进行双线绘制，快捷命令全称如下图所示。

CAD中使用双线的技巧

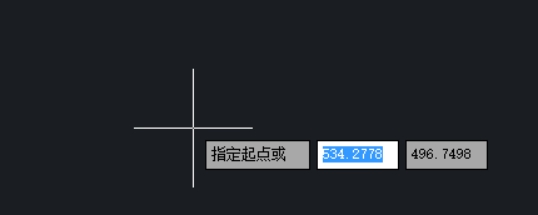

2.通过输入命令按照提示指定第一点位置，如下图。

CAD中使用双线的技巧

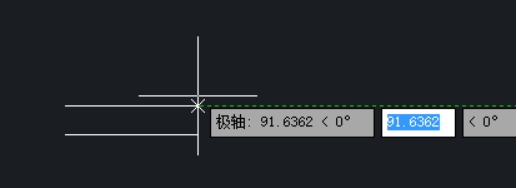

3.指定第二点完成双线的绘制工作，如下图所示。

CAD中使用双线的技巧

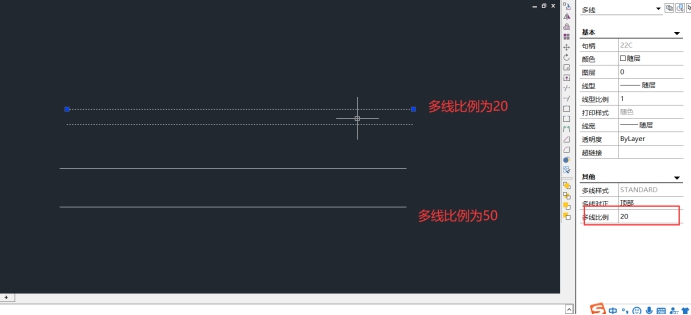

4.可以一直画下去，也可以按esc键结束绘制，根据需要来决定即可，如果想设置多线比例，需要选中多线然后进行设置，设置完成以后，双线会按照设置的比例自动更新。

CAD中使用双线的技巧

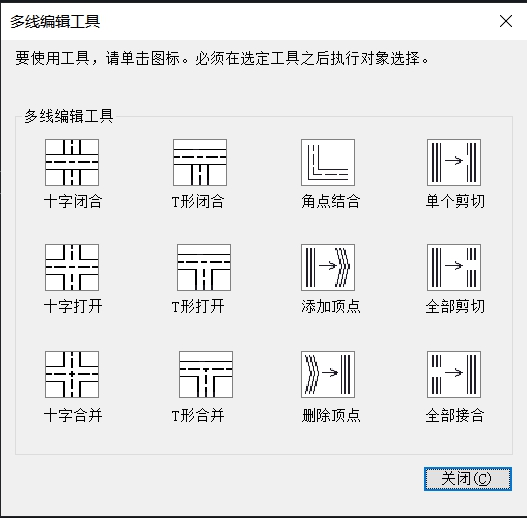

5. 除此之外，绘制好多线后，可以通过双击多线打开【多线编辑工具】对话框，如下图所示有12种多线编辑工具，我们可以根据实际的绘图需求来选择工具运用。

CAD中使用双线的技巧

以上就是在CAD中使用双线的技巧，这个技巧非常实用，大家可以根据绘图的实际要求进行操作。
