CAD中弧线如何相切于平行线

常见问题 2021-01-11 16:00:54 768
返回

在使用中望CAD软件绘制时，想要将弧线与平行线相切，应该要如何操作呢？

首先，打开中望CAD软件

方法一：打开弧线工具，点击【起点，终点，角度】选项，然后选择两条直线的端点，在角度处输入【180】，这样与两条线相切的弧线就出来了；

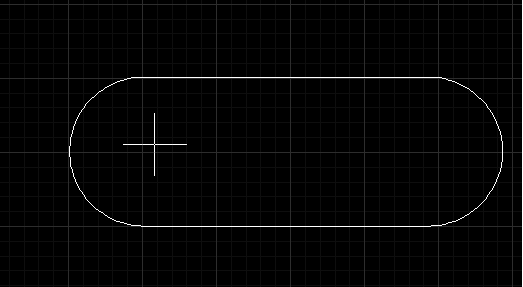

CAD中弧线如何相切于平行线

方法二：两条平行线之间的圆角刚好是180度，因此可以利用圆角工具。在命令行输入命令符【fillet】，然后选中两条平行线，这样CAD软件就会自动绘制出两条平行线相切的弧线；这个方法还适用于非水平平行的两条直线。

这两个方法都十分简单易操作，你学会了吗？
