CAD让填充图案跟随图形变化的技巧

常见问题 2021-01-14 14:48:50 624
返回

在使用CAD编辑器填充图案后，却发现被填充的图案不能跟随图形的变化而变化，这应该怎么办呢？本文将给大家介绍一个小技巧，希望对大家有所帮助！

1.打开中望CAD软件；

2.在填充时勾选上【填充关联】；

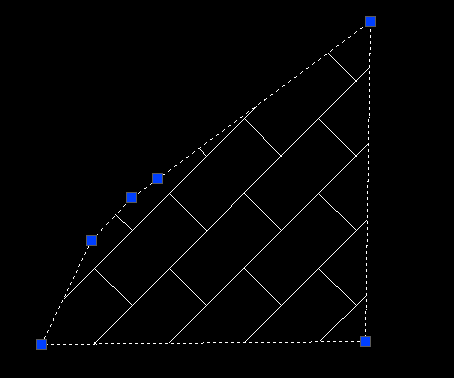

3.给图形进行填充，如下图：

CAD让填充图案跟随图形变化的技巧

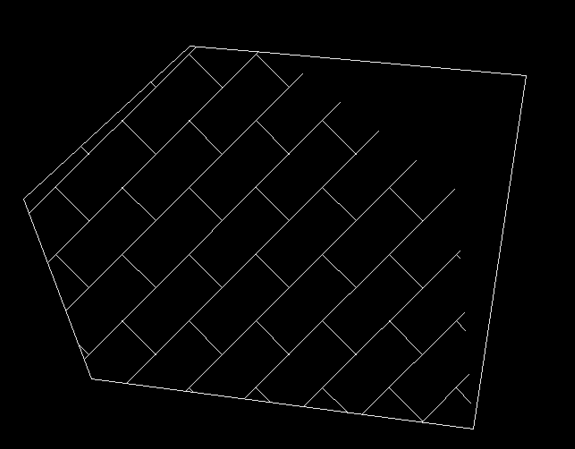

4.这时会发现，填充的图案能随着图形边界改变而改变了！

CAD让填充图案跟随图形变化的技巧

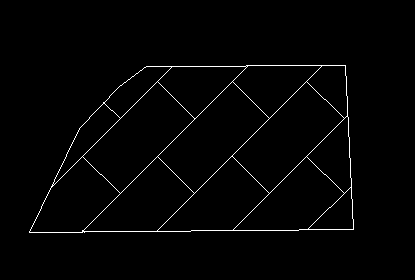

5.如果没有勾选【填充关联】，填充后的图案就不会随着边界变化，效果如下图：

CAD让填充图案跟随图形变化的技巧
