CAD画折断线的技巧

常见问题 2021-01-14 15:01:06 853
返回

1.缩短图纸距离,将后面要绘制的图与前面局部重复(DIMJOGLINE)在弯折处标注,不能简写。

2.然后配合【PL】多段线，【L】直线，【J】合并，【BR】打断命令的使用，用直线把“Z”的两个端点连接起来。

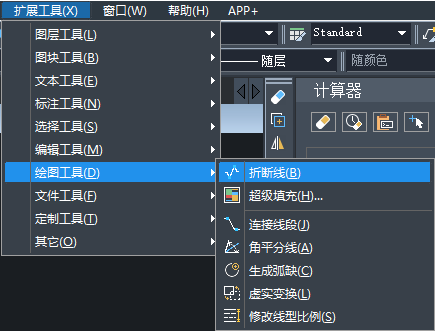

3.在CAD中，绘制折断线功能非常便捷，在扩展工具中即可找到，如下图所示：

CAD画折断线的技巧

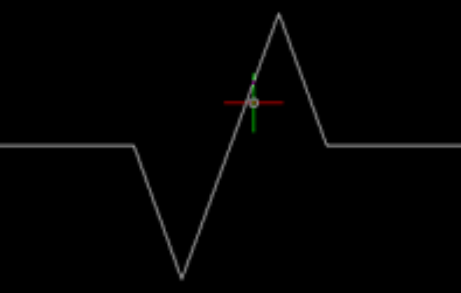

4.点击折断线命令，然后选择中点位置，软件自动在线的点的位置自动打断成折断线，如下图所示：

CAD画折断线的技巧
