CAD将旋转面域与三维结合设计图形的技巧
返回旋转命令是日常制图中常用的命令，对横截面为圆形的实体而言，旋转命令可以快速的将二维对象绕某一确定轴旋转生成实体。用于旋转的二维对象可以是封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环以及其他封闭图形或区域。本文将给大家介绍一些具体的使用技巧。
1.打开中望CAD软件；

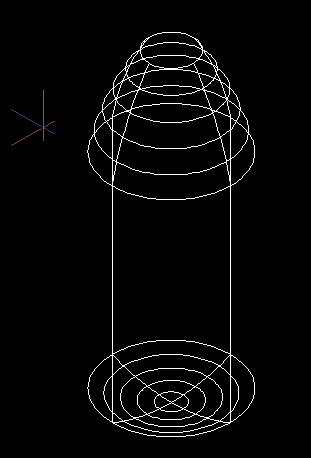

2.我们绘制一个简单的炮弹图形，如图：

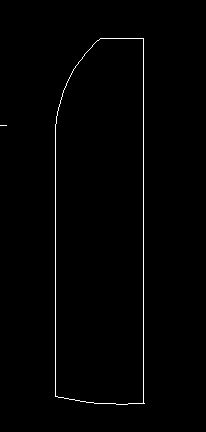

3.在三维视图左视图的视图中，利用直线和弧线命令绘制类似于线面的图形；为了作图方便，要在最下面的工具栏中打开对象捕捉和正交命令功能；
4.点击上方工具栏【绘图】后，选择【面域】，点击各条线段，将图形建立为面域；
5.转换到【东南等轴测】视图，选择【绘图】点击【实体】点击【旋转】命令。以所示直线为轴旋转图形；
6.炮弹三维图像的基本轮廓就出来了，再设置上合适的渲染效果就可以更好地展现出来。旋转命令针对的是面，所以一定得是封闭的，在绘制图形的过程中要注意线段之间的闭合。
