CAD使用多线段合成箭头的技巧

常见问题 2021-01-19 10:46:25 668
返回

1.打开中望CAD软件；

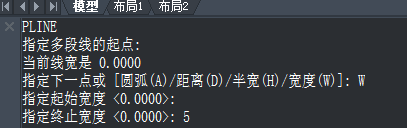

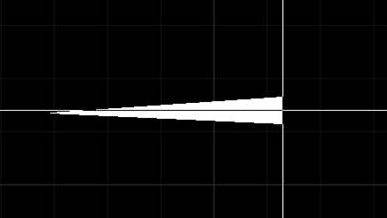

2.在命令行中输入【PLINE】，根据命令行的提示，制定多段线的起点；再输入【W】，指定箭头的起始宽度为0，终止宽度为5（终止宽度就是箭头最宽处的尺寸），之后再指定箭头的长度，回车键确认完成后，一个箭头就制作好了；

CAD使用多线段合成箭头的技巧

CAD使用多线段合成箭头的技巧

3.箭头绘制完成后不要结束命令，再次输入【W】，指定多线段起始宽度为0，终止宽度为0，再指定直线的长度，就可以制作出箭头后方的直线；

CAD使用多线段合成箭头的技巧

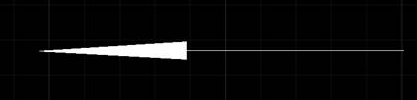

4.回车键确认完成后，带线的箭头就制作完成了。

CAD使用多线段合成箭头的技巧
