CAD如何在保持圆形形状不变的情况下给圆形添加网格

常见问题 2021-01-19 10:52:50 508
返回

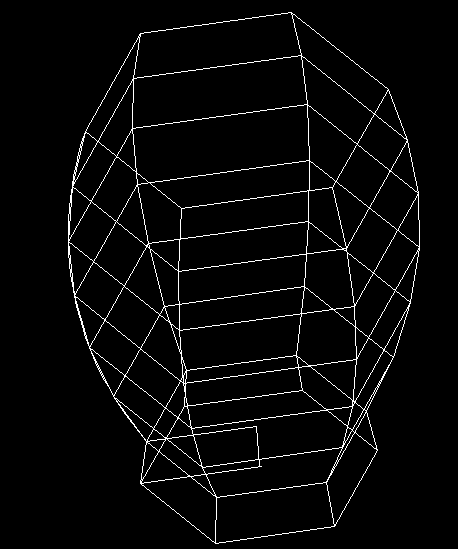

旋转网格命令【REVSURE】是CAD中建立三维图形常用的命令，旋转网格指的是绕指定的轴旋转对象创建的网格，其中旋转的对象可以是直线、圆弧、圆、二维多段线等曲线。下图就是一段多段线执行旋转网格命令后得到的效果，却发现得到的图形不是圆柱的样子，而是一个六边形。这是怎么回事呢？要如何解决呢？本文将为你揭晓答案。

CAD如何在保持圆形形状不变的情况下给圆形添加网格

1.这是由于旋转网格线框密度设置过低所导致的；

2.线框密度设置的默认值是6，即旋转6次就要填满360度。如果想要呈现圆柱的性转，我们可以增强线框密度；

3.输入命令符【surftab1】和【surftab2】密度都会被改成36或其他更大的数字，然后在执行旋转网格命令，一个圆柱形的图形就完成了！你学会了吗？
