CAD设计绘图过程中，用户有时需要提取图纸中图形的数据，例如测绘或施工单位通常需要提取图形的坐标，如果手动操作提取数据将会花费大量的时间。最新的中望CAD2020版软件提供的数据提取功能，可以将图纸中的一些图纸对象的数据直接导出成为表格，供用户后续使用。

我们以一张等高线图（如下图所示）为例，通过中望CAD2020的数据提取功能来输出等高线的坐标值，从而体验和了解该功能的特点和具体的使用方法。

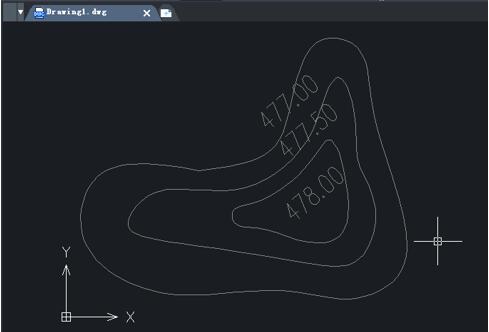

图/等高线图

首先点击菜单栏中的数据提取，快速启动中望CAD2020的数据提取功能并新建一个数据提取表。

需要注意的是，数据源的选择只能是当前图纸。用户在使用数据提取功能时，应当选择当前图纸的一部分进行提取，否则软件会将本图纸的全部的图形元素进行提取。正常情况下，一个图纸文档中包含非常多的图形对象，数据量十分庞大，也存在很多的无效的数据，如果不选定范围会造成提取时间较长，甚至超过计算机硬件负荷。用户最好根据实际需要，尽可能缩小图形的提取范围，这样有助于提高软件的自动提取的速度。

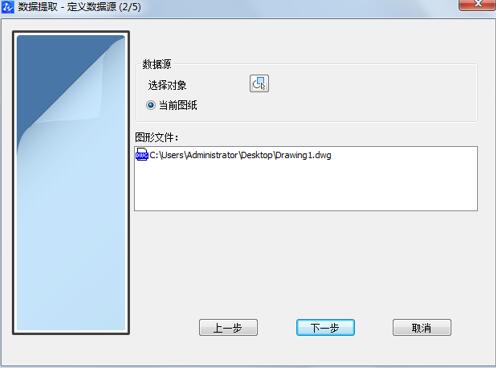

图/选择数据源

其次，在提取的特性上，中望CAD2020支持用户根据实际要求进行灵活设定和选择。需要注意的是，数据提取功能只能对圆、直线、多段线、文字、实体、三维实体、点、圆弧和块这些图形进行提取，除此之外的其他图形对象是无法提取到的。这里，我们只需提取直线的xy坐标值，不用选择其他数值。

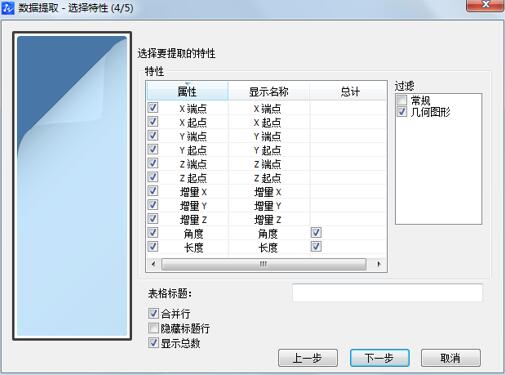

图/选择需要提取的特性

完成数据源和提取特性的选择设定后，软件提示框会展示提取后的表格效果，我们可以直观看到直线的起点和终点的坐标值。值得一提的是，这个表格可以直接插入到当前dwg图形文档中，也可以输出为excel表格文件。

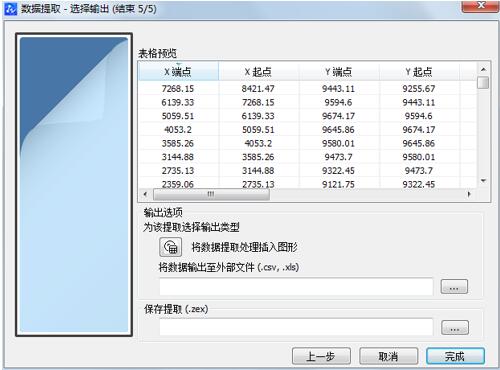

图/数据预览

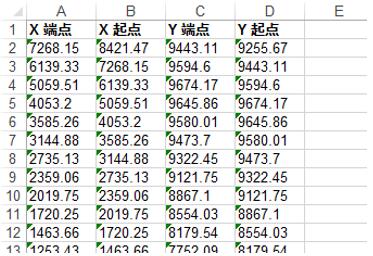

图/导出的excel表格效果

同样，利用中望CAD2020的数据提取功能，可快速获取图纸中圆的直径、坐标等信息，形成一个孔表，这样我们在统计或加工这些孔的时候会非常方便。如果没有该项功能，用户统计孔就得借助一些CAD的插件才能完成。

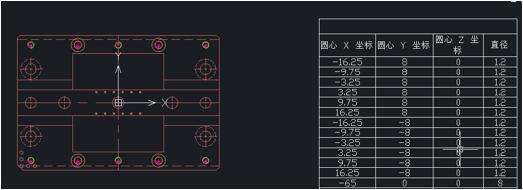

图/提取圆的直径和坐标数据

通常情况下，CAD图纸中的图形数据量巨大，用手动查询获得图形信息的方式，效率非常低。而中望CAD2020提供的数据提取功能对特殊领域或使用场合的用户帮助很大，能够大幅度提高工作效率。
