【在机械设计过程中，明细表(即“BOM表”)是CAD设计图纸中的重要组成部分，它包含了图纸中所有零件的类型、序号、名称、材料、代号、规格、数量以及重量等信息，是指导物流部门和生产部门采购的关键文件，经常被作为单独的会议文件在各部门交流。】

传统的CAD软件，需设计师通过“手动绘制表格，再输入零件信息”的方式来编制明细表。由于一套完整的机械设计图纸中的零件数量非常多，手动输入的方式容易出现零件名称错乱、数据误差或遗漏等问题，且效率极低。而中望CAD机械版2019，具备了自动生成明细表功能，能大幅度提高设计师制作明细表的效率和准确性。

作为专业的机械类设计软件，中望CAD机械版提供有两种明细表表格生成的方式，设计师可根据实际绘图场景和要求自由选择。

一.图框中生成明细表表格

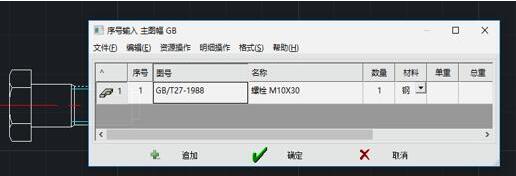

设计师可以直接通过机械菜单的【序号和明细表】或执行【xh】命令，进行序号的标注。标注完一个序号后，软件会自动跳出明细表的填写对话框供设计师进行内容的填写。值得一提的是，如果直接调用零件库中的零部件，零件的详细信息也能够自动获取到并体现。

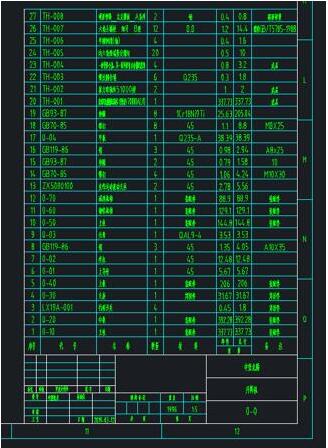

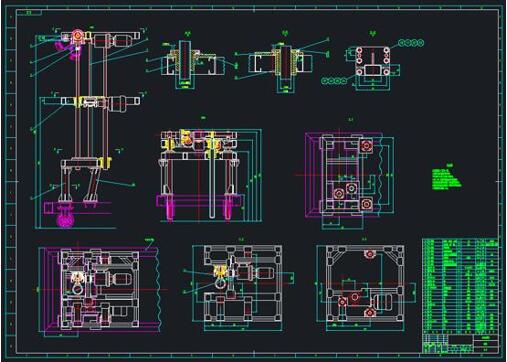

序号标注完成后，设计师可以通过机械菜单的【序号和明细表】-【生成明细表】，或执行【MX】命令，直接在标题栏的上方生成明细表。如明细表内容较多，软件还可以通过折页获得多行明细表。明细表的排序是由下至上，数字依次递增的。

二.直接生成明细表表格

设计图纸完成后，设计师经常会提取明细表中的数据用于计算、采购、招投标及汇报等系列工作。对此，中望CAD机械版提供了直接生成明细表表格的功能，极大地方便了设计师的数据处理工作。

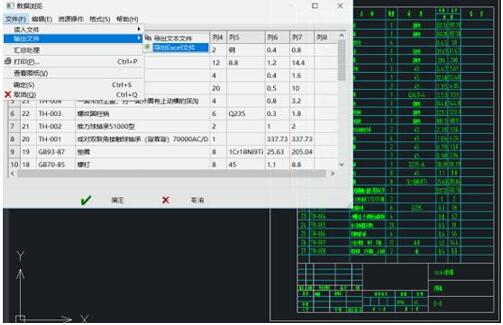

设计师只需选择机械菜单的【序号和明细表】-【生成明细表表格】，选择点选位置，鼠标点即表格的左下角点，即可直接生成该明细表格。在这里强调一点，生成的明细表格与在图框中生成的表格不同，该表格顺序为由上往下升序排列。更具应用价值的是，中望CAD机械版生成的明细表可直接打印出来作为会议资料，也可以使用软件的提取表格功能输入为文本文件或Excel表格，方便存档及后续查看。

中望CAD机械版真正考虑到设计与生产之间的实际意义与联系，通过智能化的明细表生成功能将机械图纸中的信息文件快速、准确地汇总和输出，做到与采购、备料的无缝对接，帮助用户提高设计效率和质量。
