实用技巧：不用缩放，CAD怎样快速画出局部详图
返回机械设计中需要绘制非常多的精密且复杂的零件图，设计师经常进行缩放来查看一些局部图形。频繁的缩放操作影响了绘图效率，而且容易造成眼睛疲劳。
现在，中望CAD机械版的局部详图功能就能够简化这些重复性的操作，快速对零部件的局部进行放大，清晰展示。同时，局部详图支持重生成方式。当原图的形状、尺寸、比例发生改变后，执行重生成，放大的详图将同步显示修改后的图形，从而有效提高了绘图效率和设计质量。
Step 1：

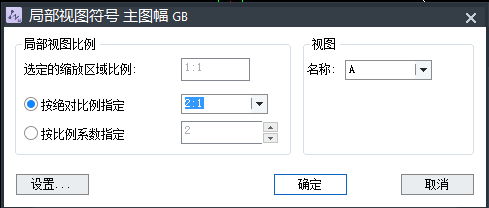

打开局部详图命令，选择一点作为圆心，弹出对话框，根据需求选择局部视图的比例，可以按绝对比例指定也可以按比例系数指定。
1）键 盘：ZWMDETAIL
2）菜 单：机械--创建视图--局部详图
图/中望CAD机械版局部详图功能
Step 2：

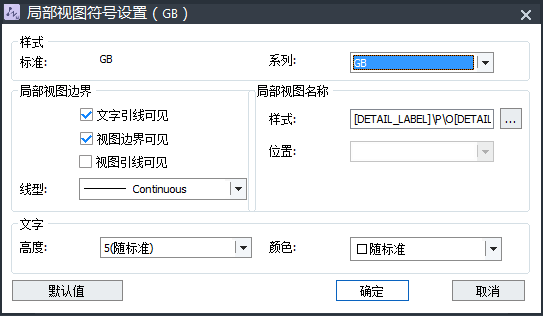

点击设置，可以对局部视图的符号进行设置。
图/中望CAD机械版局部视图符号设置
Step 3：

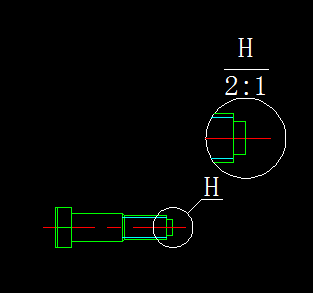

设置完成后，点击【确定】按钮，效果如下图。
图/中望CAD机械版局部详图
Step 4：

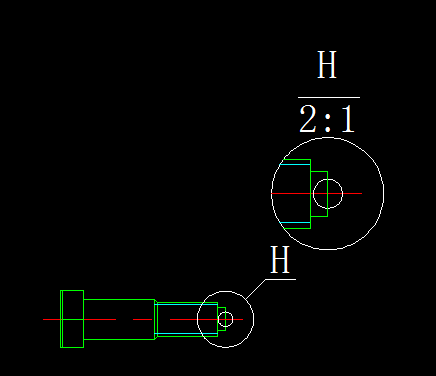

如果需要修改内容，设计师在原图中修改之后，再双击局部详图，并点击确定，即可发现在局部详图中已重生成。
图/中望CAD机械版局部详图
小结：机械产品的设计要求非常精细。中望CAD机械版的局部详图功能不仅让绘制的零部件的局部图形更清晰，且在功能命令执行完毕后设计师还可对局部详图进行编辑操作，修改放大后的视图比例，提高了绘图效率，也让审图人员或客户更加直观理解设计的细节内容。
