传统的CAD机械设计及其相关行业，设计师往往会花费大量时间在很多常用的产品或零件的重复性绘制及数据资料核对确认上面，造成效率低下。中望CAD机械版2015针对这一重复性劳动问题专门开发提供了人性化的系列化零件设计系统，包括56个大类近300000个零件，实现了常用的机械标准件直接调用、快速修改。设计师只需轻松一点，即可调用符合国家标准的零件，并且这些零件信息可参数化编辑，具有零件大小尺寸联动功能，帮助设计师提高绘图效率。

以下通过调用螺栓为例，详细说明通过中望CAD机械版图库快速绘制零件的方法：

Step1-选择零件

如下图所示，在零件库结构树中依次点击螺栓\ 六角头螺栓\ 六角头螺栓B级GB/T5782-2000，确定所需的零件。

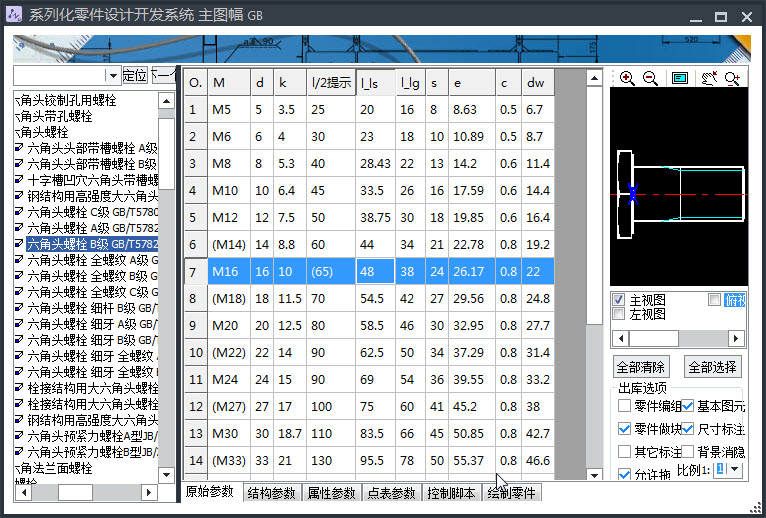

    图1 在中望CAD机械版图库中直接选择所需零件

 选择第7 条数据记录，出库选项为“基本图元”、“尺寸标注”、“允许拖动”、“零件做块”。

Step2-绘制零件

点取“绘制零件”按钮，选择指定位置（或者输入目标点值）然后指定角度或（参照），这里直接输入角度0，或点取“ESC”键结果：在目标点绘制出所选视图，如下图2所示。如果零件不需要带详细标注信息，可在“绘制零件”之前去掉【尺寸标注】前面的勾选。效果如下图3所示。

至此，标准化的零件就绘制完成了。

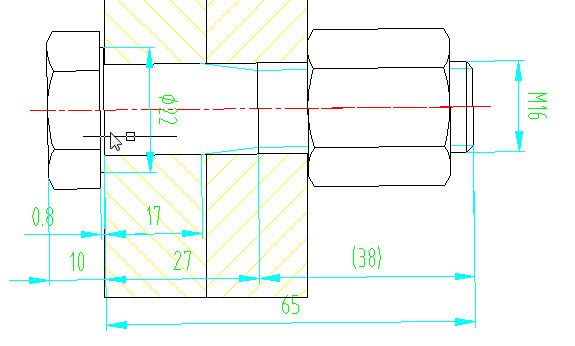

    图2 调用绘制零件

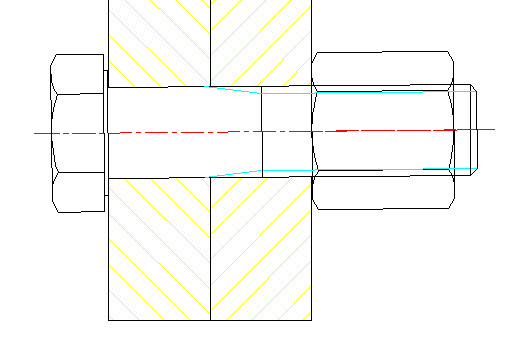

    图3 不带标注信息的零件

设计师在后期设计中也可通过输入命令v选择需要编辑的实体或双击零件直接进行参数化编辑得到符合要求的新零件，操作十分简单便捷，大大提高了设计效率。需要注意的是，超级编辑的零件基点保持不变。

附：中望CAD机械版零件出库选项简介

    (1) 零件编组：零件在图形中以“对象编组”形式整体出图。

    (2) 零件做块：零件在图形中以图块还是以单独实体出现。

    (3) 背景消隐：零件出库后是否自动对背景消隐。

    (4) 基本图元：输出定义实体标识为“基本图元”的实体，如图形轮廓线等。

    (5) 尺寸标注：输出定义实体标识为“尺寸标注”的实体。

    (6) 其它标注：输出定义实体标识为“其它标注”的实体。

    (7) 允许移动：零件出库是否可在基点以外区域绘制图形，选中则可在任意位置绘制；否则以零件或视图的基点作为插入点进行输出。
