作者：William


作为产品设计的爱好者，我喜欢用三维CAD软件设计各种工业产品造型，这次来和大家分享我最近在设计的一款三维吉他作品。吉他产品造型多样、风格迥异，所以设计起来比较复杂。在吉他造型设计中，难点主要有图片提取曲线、UV曲面、混合建模等。国外三维设计软件虽然功能强大，但是在解决这些难点上操作繁琐复杂。而中望3D的图片提取曲线、UV曲面、混合建模等操作更加灵活简单，且能快速完成。所以在这整个三维建模当中，我都选择中望3D作为设计的主要工具。我分享的这个吉他三维CAD造型设计过程包括琴箱（主体）设计、其他部件设计、渲染三个部分。

       首先是琴箱的设计。琴箱体现了整个吉他产品的造型风格，是最关键的部件。如下图

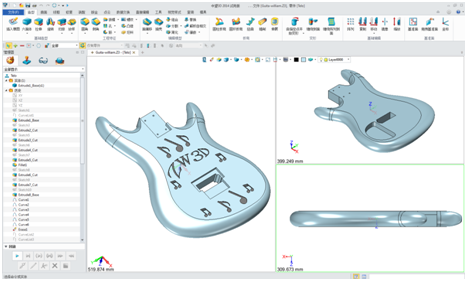

图 中望3D 琴箱


第一步，在草图中进行主体轮廓线的描述。这要用到样条曲线的功能，是创建复杂曲线的基本命令，为后续创建顺滑的过渡曲面打下基础。如下图：

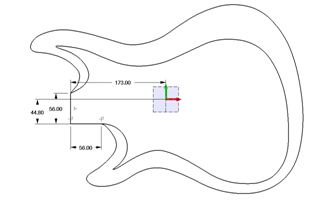

 图-吉他主体轮廓线


第二步，使用刚才创建的内圈草图截面线，创建琴箱的基本实体。这里主要运用中望3D拉伸、六面体、打孔以及倒圆角的实体特征命令。如下图：

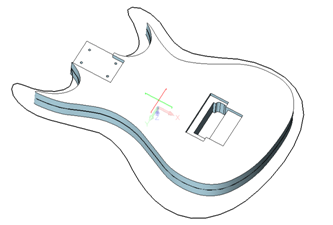

 图 内圈草图截面线


第三步，根据造型的过渡情况，在不同位置创建截面线。使用UV曲面的命令，一步创建出外圈的曲面造型，在这里我们可以方便的定义曲面的连续条件，此造型可以设置到G1相切连续即可。如下图：

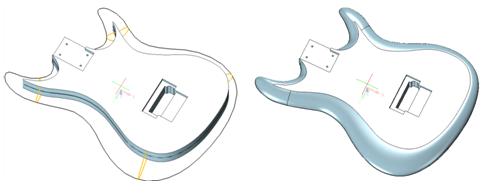

 图 不同位置的截面线


这里值得一提的是，中望3D直接导入外部图片生成草图线条的功能，中望3D可以直接导入图片，根据对比度，生成轮廓线框，这里琴箱的音符造型就是通过使用JPG格式的图片，进而生成的拉伸造型。如下图：

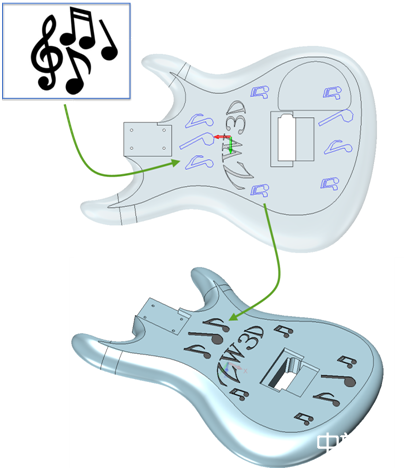

 图 琴箱音符造型


其次是其它零件如琴弦、琴头、琴枕、弦桥等的设计不会太复杂，主要运用的是实体特征。只要掌握中望3D的基础建模，都可以轻松设计出来，在此就不一一详述。这里需要提及的是，中望3D的混合建模技术使实体与曲面能够自由地进行布尔运算操作。即使是非封闭的曲面，也可以直接进行倒圆角、添加孔、或者创建腔体等，这使设计更为灵活自由，大大提高了设计效率。如下图：


 图 中望3D的混合建模技术


最后是渲染。我使用的是Keyshot进行渲染，现在中望3D已经集成了Keyshot的接口，直接在模型设计空间就能直接跳转到Keyshot的渲染空间，中间无需再麻烦地导出其它格式了，非常方便。如下图：

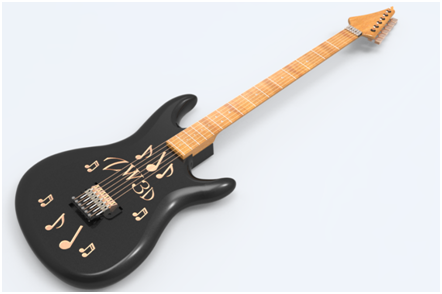

 图 中望3D集成Keyshot进行渲染


这篇文章主要分享了我在使用中望3D设计吉他的一些心得体会。因为主要难点是琴箱设计部分，所以重点展示了琴箱的设计过程，其它零件的建模和设计都能通过中望3D快速完成。全新的中望3D2015除了易学易操作的实体曲线等造型设计功能外，还有其他更为高效简易的应用。想进一步了解吉他的三维CAD设计技巧，欢迎参加三维CAD免费网络培训教程（https://www.zwsoft.cn/product/zw3d），与专家互动交流，帮助大家快速掌握3D设计并实际投入工作中，还有机会获得中望3D2015激活号！
        最后附上吉他的免费图纸下载：https://www.zwsoft.cn/
