据统计，中国鞋类消费占全球消费总量的22%，市场需求庞大。制鞋业是典型的劳动密集型产业，由于人工成本增加，数字化设计和制造已经大规模应用于该行业。随着市场化的激烈竞争，厂家们对制鞋产品的创新设计要求日趋苛刻，对三维设计软件也更为挑剔。但中望3D作为一款强大建模功能、高性价比的三维CAD软件，近年来脱颖而出深受全球用户青睐。那么三维设计软件中望3D如何为制鞋行业的客户提供高效的解决方案，并获得国内外客户认可的呢？今天就和大家分享中望3D在制鞋行业中从设计到加工制造的高效应用过程。

1、中望3D在制鞋行业设计端的应用

作为一款三维CAD设计软件，中望3D拥有独特的混合建模技术，非常灵活自由的在实体曲面之间进行任意的操作，无论在鞋底还是鞋面的设计中，都能快速高效的完成设计工作。

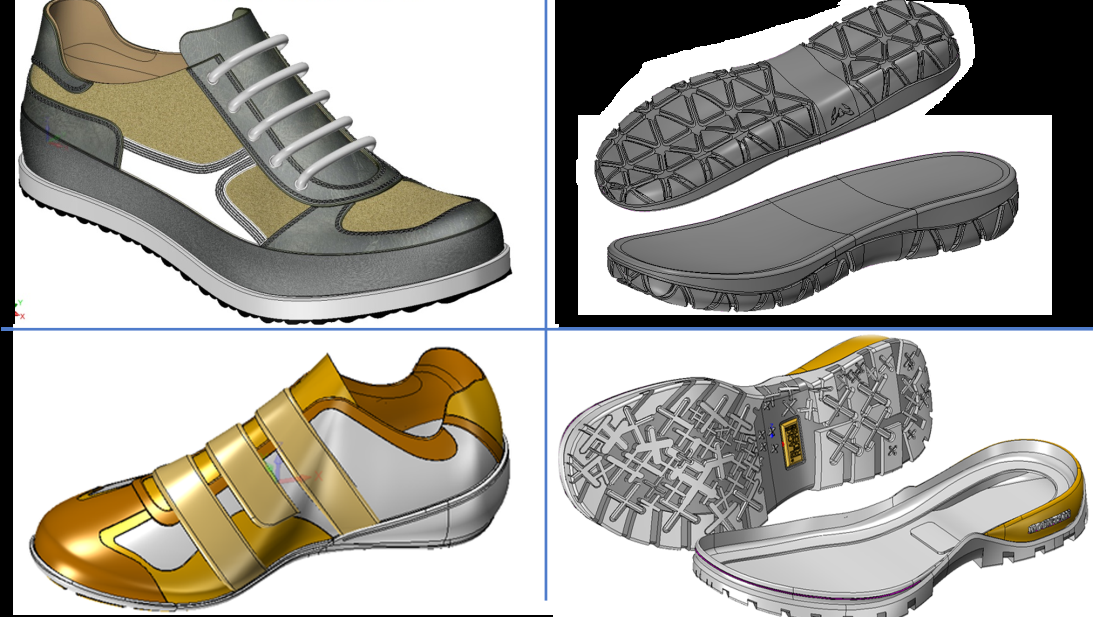

图/三维CAD中望3D设计的鞋底和鞋面

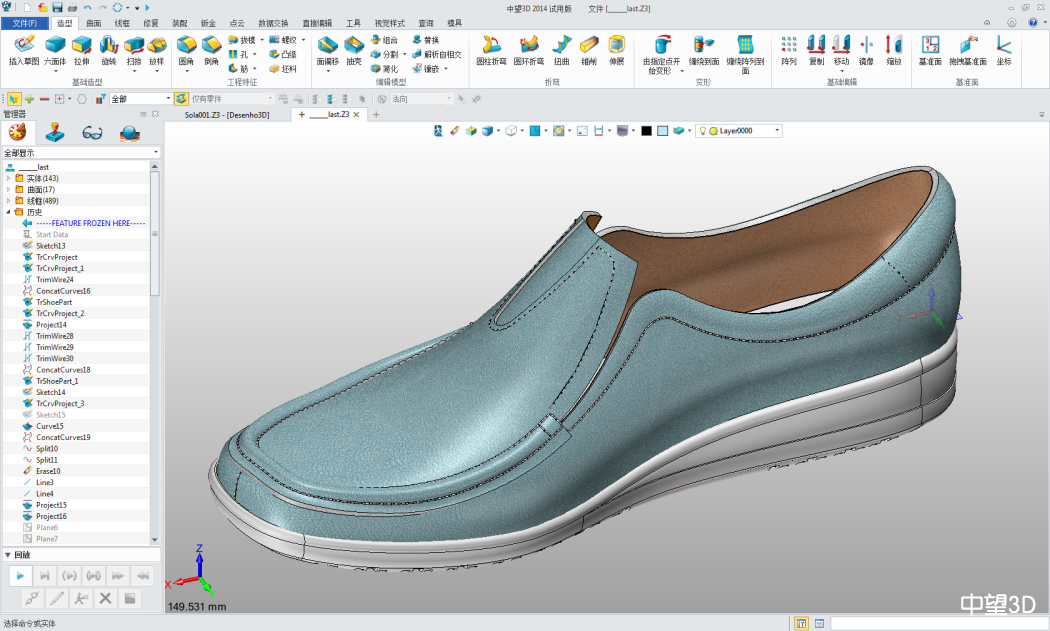

图/中望3D混合建模

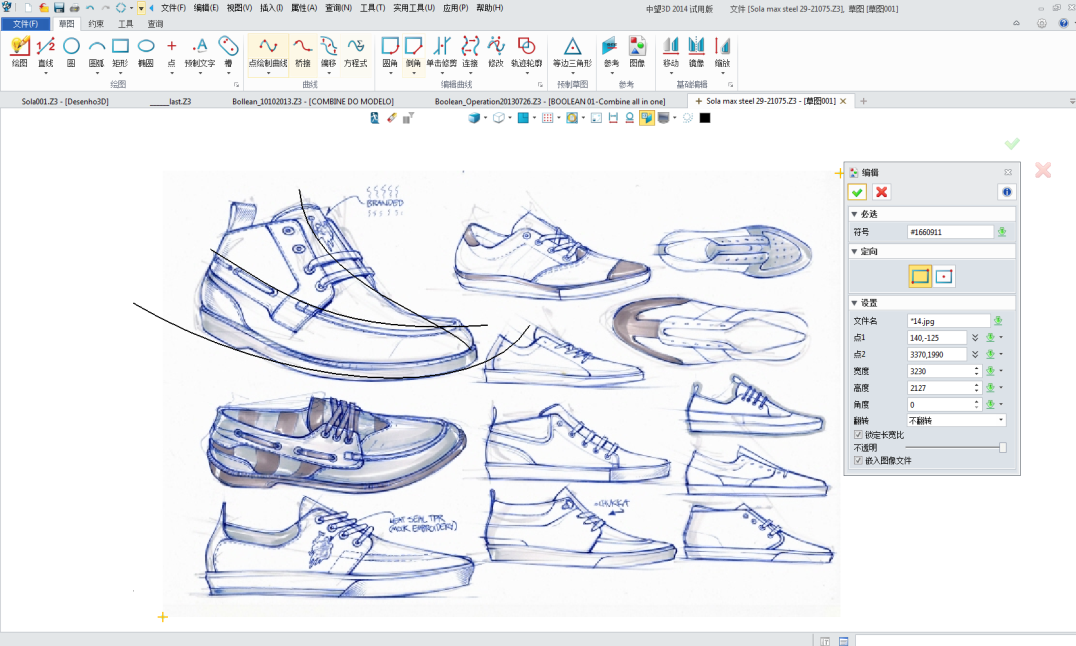

（1） 首先，中望3D可以通过导入工业设计师的草图图片，在草图环境通过动态拖拽的方式，设置长宽高及图片的透明度，展开主要造型线条的绘制，从而创建实体或曲面。

图/中望3D创建实体或曲面

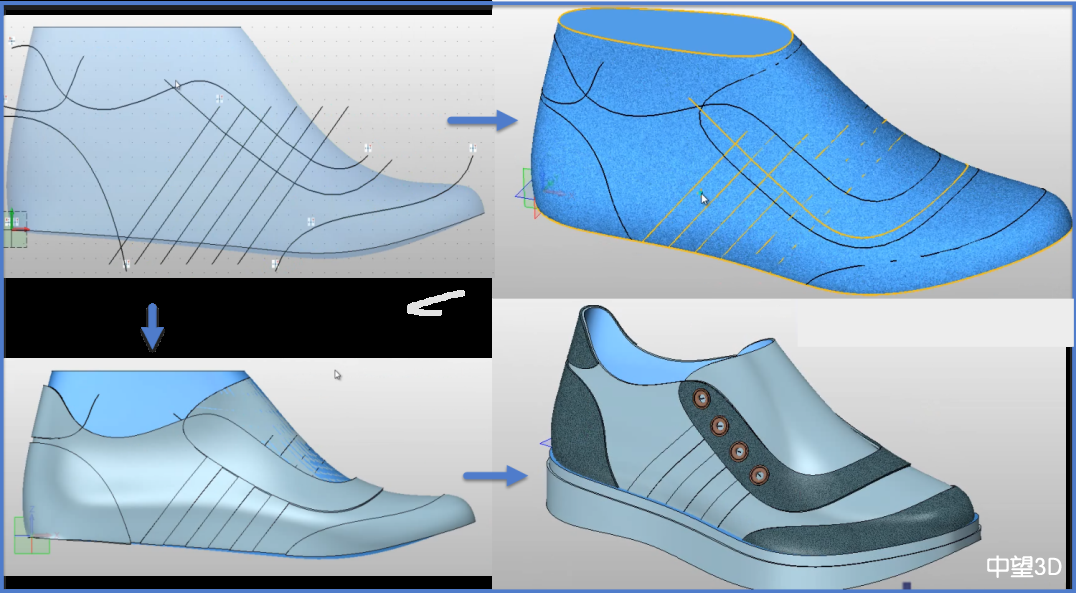

（2）很多时候我们会通过接收客户的鞋楦模型开始设计。中望3D可以通过导入客户的鞋楦模型，也可以调用集成的鞋楦库，通过2D草绘或者3D曲线的方式，创建楦体上的投影线，进而根据设计要求生成不同的鞋面片体。

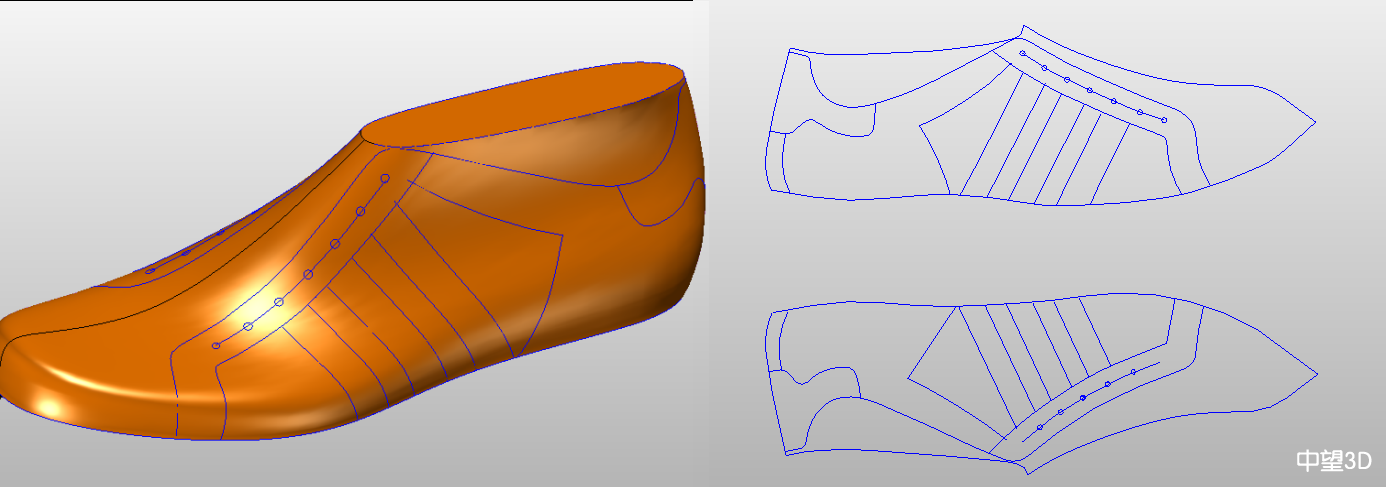

图/中望3D创建楦体投影线

（3）在塑胶类的鞋子中，大量的复杂细节特征，需要在鞋面中体现，而中望3D强大的折弯变形和缠绕功能能够快速的对简单的2D造型进行各种扭曲变形，生成最终的造型效果，最后能够通过不同的缠绕命令，根据设计要求，把造型贴合鞋面上。 这其中非常复杂的过程，在中望3D中均只需要简单的命令操作就能完成。

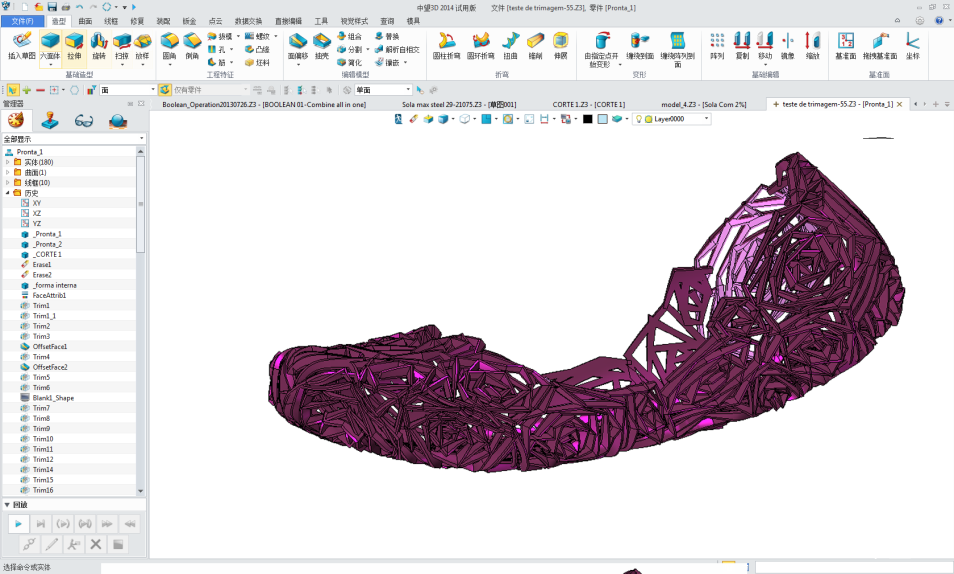

图/折弯变形

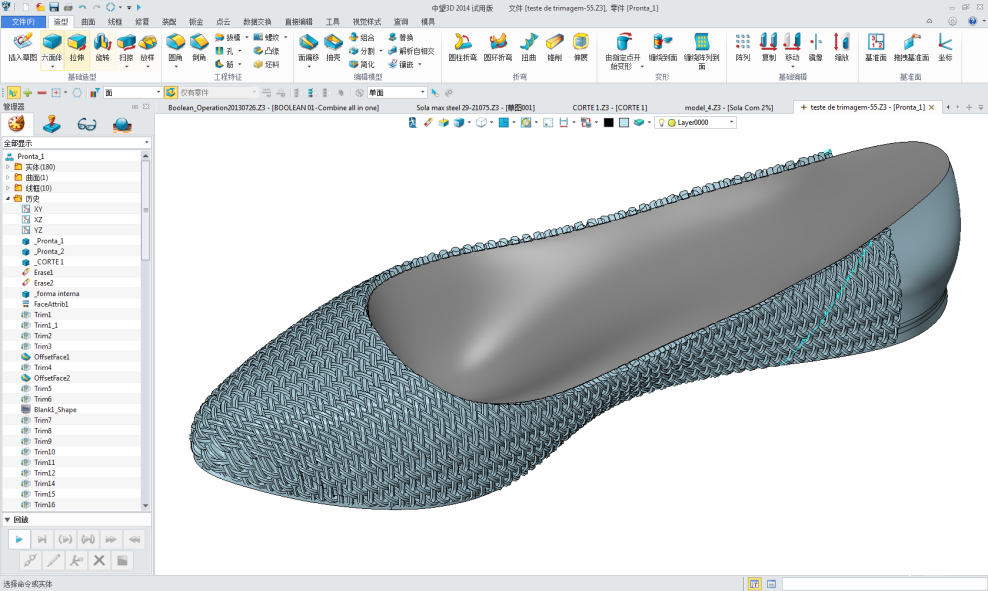

图/缠绕功能

图/缠绕功能

（4） 其中还有中望3D 的展开到面的功能，可以快速的为皮革类或布料类的鞋面进行分片展开，生成2D平面线条进行裁剪和下料。

图/展开到面

（5） 来到客户交互这一环节，三维数字模型完成后，提供客户逼真的渲染图片也非常重要，中望3D拥有集成的渲染模块，可以设置丰富颜色材质和贴图，创建灯光和场景。如果你对渲染效果有更高的要求，还可以借助中望3D集成的Keyshot接口，直接在模型设计空间就能跳转到Keyshot的渲染空间，无需导出其它中间格式，非常方便。 图/高效渲染 随着中望3D在制鞋行业的推广应用，越来越多的国外合作伙伴和客户基于中望3D的平台进行二次开发，其中包括鞋楦库、材质库、鞋带孔、缝线等等更细节的功能都已经在中望3D中体现，进一步提高了中望3D的设计效率。（如下图）

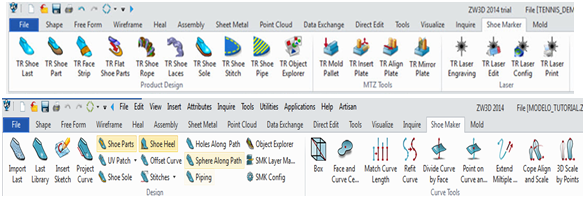

图/基于中望3D开发的制鞋插件

2、中望3D在制鞋行业制造端的应用

（1） 鞋子中存在大量的塑胶或者其它橡塑材料，必须使用模具来成型，中望3D专业版拥有全流程的塑胶模具设计模块，满足导入产品、多型腔布局、分型及插入模架标准件等设计要求。 其中在分型上中望3D提供分型线及颜色区域划分两种方法进行分模，根据产品的结构特点选择不同的方法，可以更灵活自由的拆分产品得到型腔和型芯的区域。

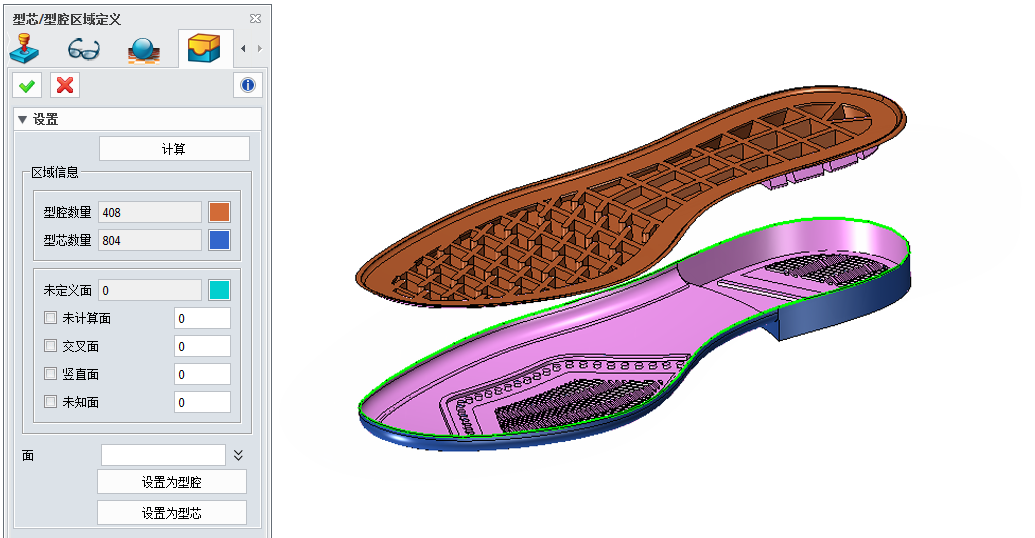

图/型腔和型芯区域

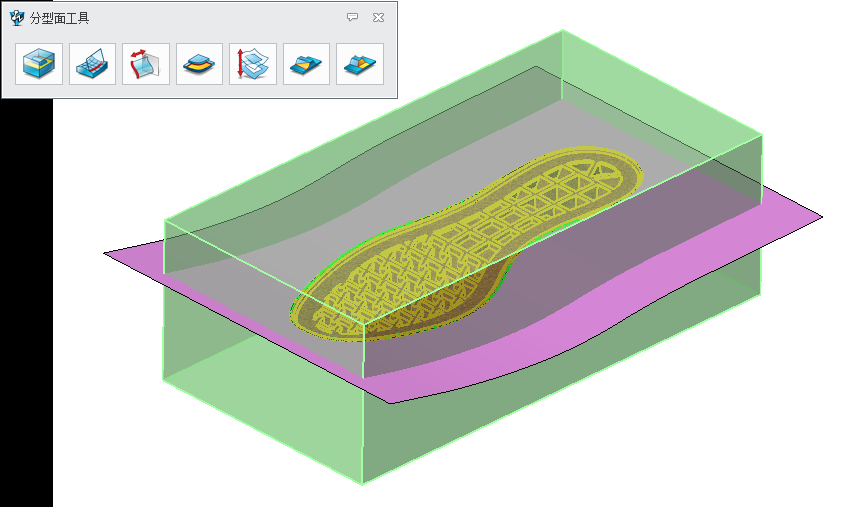

而且，在创建分型面上，中望3D有专业的设计工具，通过使用拉伸、扫掠、扩大面的方式生成高质量的分型曲面；同时对于复杂的模型，还可以借助平台丰富的曲面建模功能。

图/分型曲面

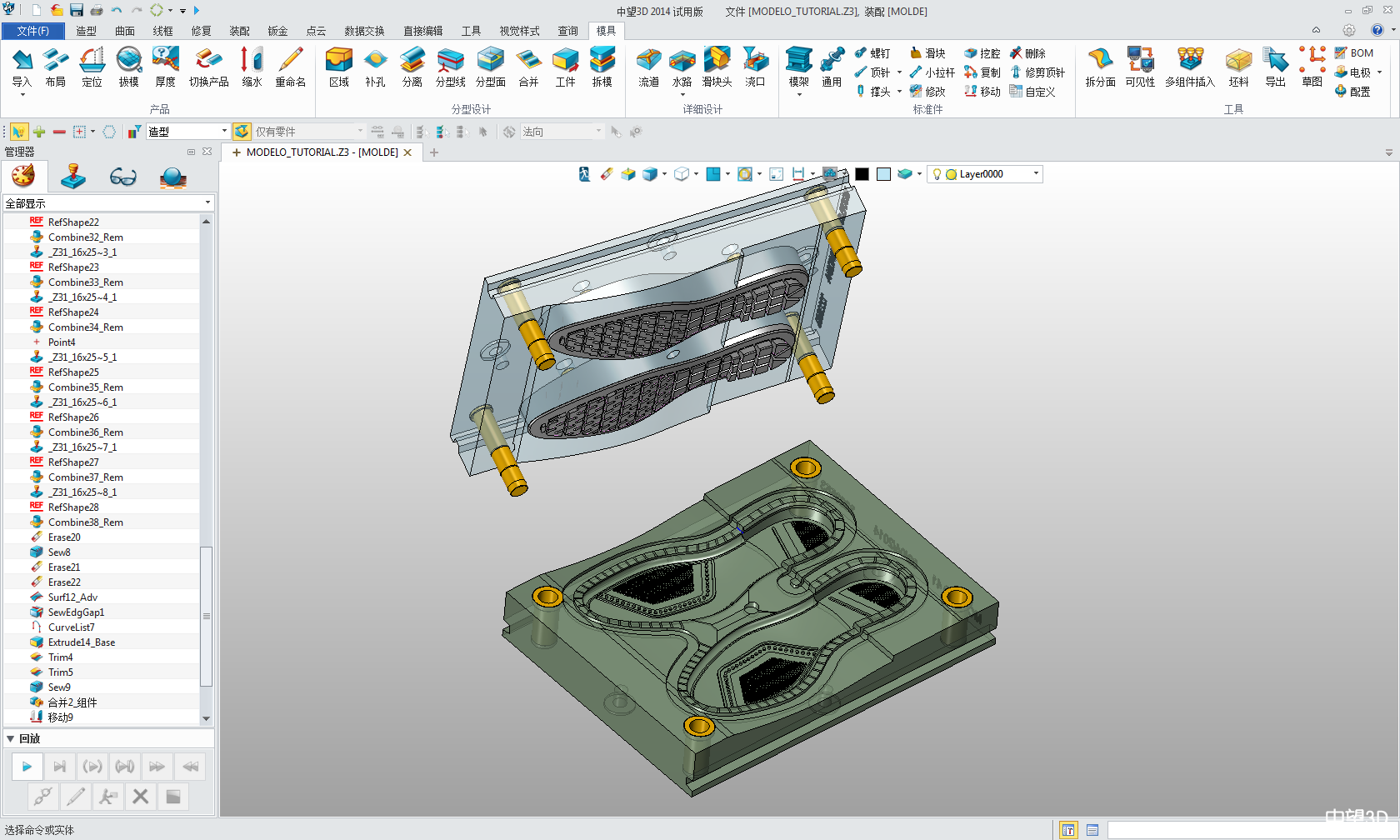

此外，中望3D除了提供标准的模架库进行全3D的模具开发，还提供其它一系列的标准零件库如导套导柱、螺钉、销钉等。在细节结构设计上，也提供滑块水路浇口流道等集成功能，大大提高模具设计的效率。为了满足不同企业的客制化需求，中望3D还允许用户进行模架、标准件的自定义，进一步拓展软件的能力边界。

图/标准零件库

（2）作为CAD/CAM一体化的解决方案，在后期的鞋模零件加工中，中望3D提供2轴、3轴以及4、5轴的加工策略，目前在中望3D中拥有超过40中的加工策略，包括高速精密铣削加工，3轴QuickMill加工，可以为编程工程师快速生成安全高效流畅的刀轨。

图/中望3D轴加工

鞋模零件中，部分细致的倒扣区域需要3轴加工无法完成，必须使用4、5轴加工，目前中望3D提供平面/侧刃流线铣削，驱动线及引导面铣削等等多种加工策略。同时实体仿真工具能够真实模拟刀路运行切削的轨迹，分析鞋模零件的加工残余量；通过仿真分析，中望3D能够实时检测到刀具的安全范围，避免刀具与毛坯、工作台、夹具等的干涉和碰撞，保证了机床运行的安全性。

图/实体仿真工具

中望3D凭借其优秀的建模功能、CAM加工和一体化的设计制造解决方案、定制化的行业应用能力，在制鞋行业崭露头角，积累了一大批制鞋行业的用户。同时，为了让大家更好地熟悉掌握中望3D的功能应用，及获得更精彩的三维CAD设计技巧，中望3D推出了全新精编实战教程，想高手速成就来这里：https://www.zwsoft.cn/product/zw3d，还有丰厚奖金等你拿，学得多奖得更多！
