设计遥控电扇

经验技巧 2015-06-26 12:57:47 6086
返回

炎热的夏天总少不了购置一款电风扇,今天跟大家分享的这款电扇增设了各种新功能,如遥控开关、摇摆功能,可以查看风速、湿度、温度的动态液晶屏幕,还可以随意更换香片或蚊香等。最为理想化的是,它添加了一个USB电源线接口,用户可自行购买USB变压器供电,也可以用电脑供电。体积小、携带方便、使用安全,设计也有个性。可见,要设计和生产这款风扇,需要复杂的三维CAD技术。那么,一款简单方便、易学易的三维设计软件则必不可少。我国国产的三维设计软件中望3D,从草图到实体创建、再到装配,操作都快速方便,还有很多特色功能。比如扫略,在其他同类软件中装配和零件都是分开的,而中望3D中是同一个文件,这可以避免文件过多而引起的丢失和无法打开装配体。下面就来向大家展示,如何用中望3D设计这款创意台式遥控小风扇。

一、 绘制底座
1、 根据图1尺寸绘制底座、拉伸;
2、 绘制底座支架,用到样条命令,如图所示任意调整


图1/ 中望3D样条命令绘制底座

3、 另一侧利用圆柱体+螺纹功能绘制风扇支撑,至此,风扇底座绘制完毕。

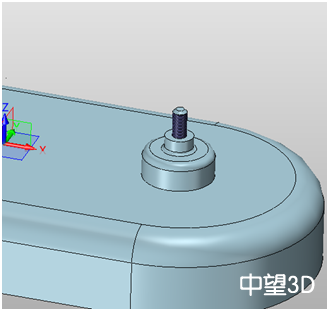

图2/ 中望3D圆柱体+螺纹功能绘制风扇支撑

二、 风扇头绘制
1、 利用球功能绘制球一个;
2、 分割球,留半球。
3、 绘制扇头后面散热孔,此处利用3D中投影曲线+阵列+镶嵌功能,在附件视频中我详细绘制,两个功能叠加,可以快速绘制出风扇散热孔,非常实用。

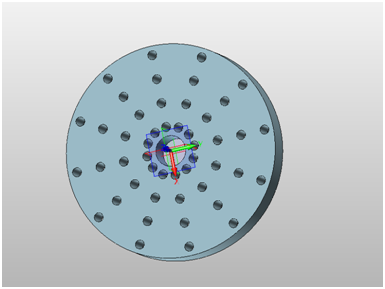

图3/ 用投影曲线+阵列+镶嵌功能绘制散热孔

4、 绘制风扇头USB,显示屏槽,按钮槽等其他细节部分。


图4/  绘制风扇头USB

三、 绘制风扇叶,此处用到投影曲线+直纹+抽壳命令,进行混合建模,可以快速绘制风扇叶,也非常实用,是3D中命令结合实用的典型案例。后面我也附加视频进行演示。

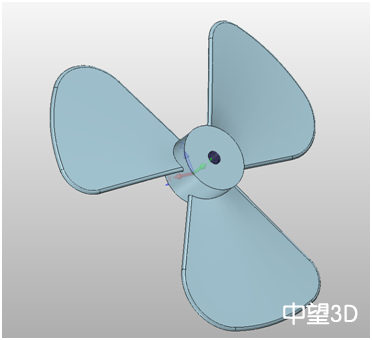

图5/  用投影曲线+直纹+抽壳命令绘制风扇叶

四、 绘制扇头前半部分,此处利用阵列命令,可以快速绘制出风扇出风口

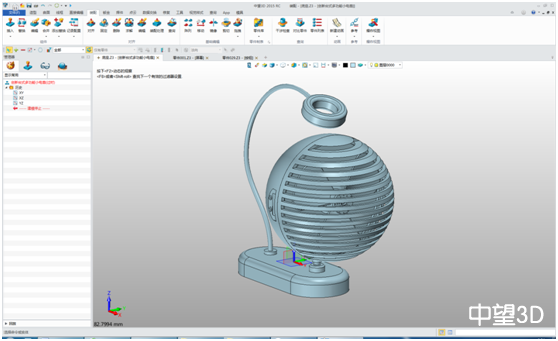

图6/  用阵列命令绘制扇头前半部分

五、 通过阵列命令绘制香片。


图7/   通过阵列命令绘制香片


六、 最后进入装配,将所有两件组装,对于缺少的按钮,屏幕,以及固定螺母我们通过装配中插入命令绘制,方便快捷。


图8 /  通过阵列命令绘制香片

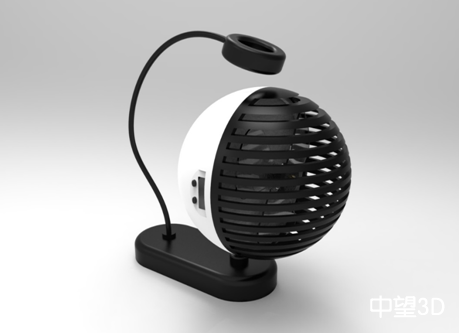

       以上就是绘制创意遥控小电扇的步骤,通过绘制小电扇,我们可以熟练掌握中望3D中许多实体建模与曲面建模的命令,这些命令在组合后可以更加快捷的完成我们想要的效果。而且,即使是零基础初学者也可以快速掌握这些命令。近期,中望3D还推出了2015全新三维CAD精品实战教程,即使小学生也可以快速掌握。欢迎免费下载中望3D2015最新精编实战教程https://www.zwsoft.cn/product/zw3d,还能赢取激活号、各种奖品和丰富奖金!

      最后附上图纸和视频的链接,欢迎免费下载哦!https://www.zwsoft.cn/
