法兰盘属于回转体零件，是一类重要的零件，主要起到联接作用。本文将向大家介绍如何使用三维CAD/CAM软件中望3D，快速地创建出法兰盘零件的模型，在这个操作过程中，初学者很好地掌握到利用中望3D的拉伸、圆周阵列、添加加强筋、倒圆角等特征操作构建三维实体模型的方法。

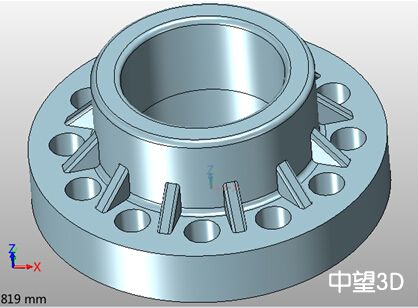

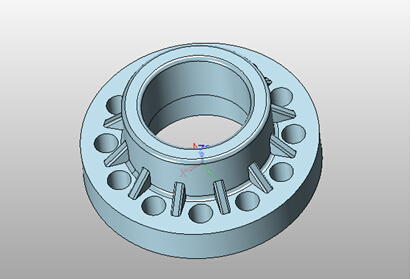

首先，我们先对法兰盘模型进行分析。如下图所示，作为本教程实例的法兰盘零件，其主体是两个同轴的圆柱体组合体，表面均匀分布12 个等径的圆孔和加强筋，其中，部分轮廓线为圆角过渡。

  那么我们该怎么来完成整个建模过程呢？基于中望3D，笔者把建模的思路总结如下：在该零件建模时，可以先利用拉伸凸台特征来构建两个圆柱体组合体。由于法兰表面的圆孔和加强筋是围绕零件中心轴均匀分布的，因此只要建立一个圆孔和加强筋，再利用圆周阵列特征复制出其他的孔和加强筋即可，而不必一个个地分别构建。最后，再生成圆角过渡，就可以完成整个建模了。

下面我们将其具体的建模步骤分解如下：

第一步：构建圆柱组合体

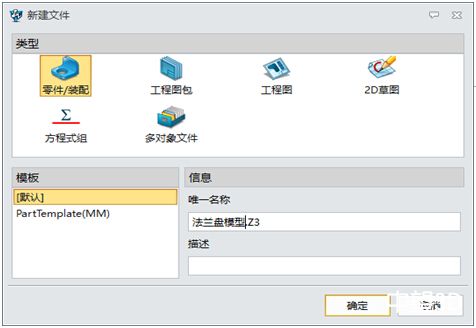

（1）新建零件。

（2）选择xy平面插入草图，开始绘制草图（标记为草图1）。

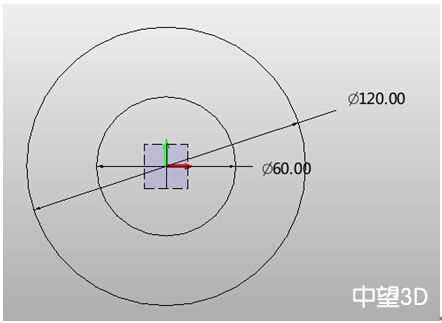

（3）单击“圆”，绘制以原点为圆心，半径分别为120mm和60mm的两个圆。如图2所示。

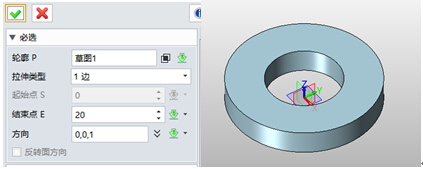

  （4）点击“拉伸”功能，进行参数设置（图3），得到圆柱1，如图4所示。

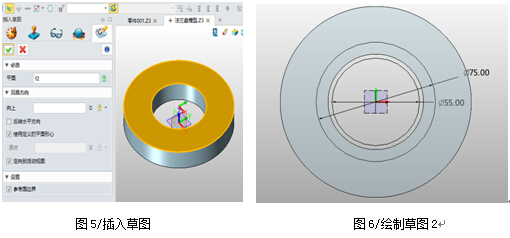

  （5）点击“插入草图”选项，并平面选择圆柱体上的外端剖面，获取草图2，如图5、6所示。

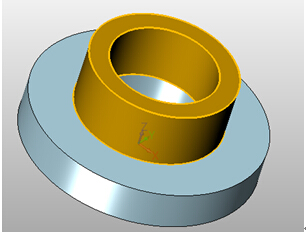

 （6）在草图2的基础上，绘制一个以坐标原点为圆心，直径分别为75mm和55mm的圆，然后点击“拉伸”，得到圆柱2。

    第二步：生成均布圆孔

（1）点击“插入草图”，获得草图3，平面选择圆柱1上端平面。

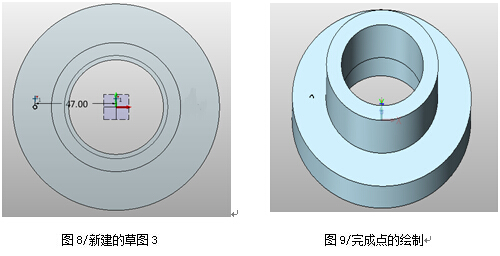

（2）绘制一个距离圆柱体轴心为47mm的点，如图8、9所示。

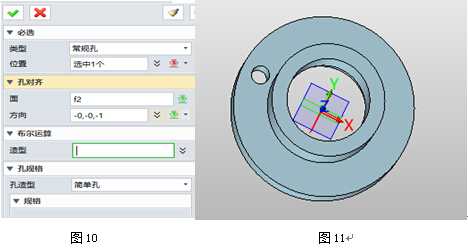

（3）点击“孔”选项，根据本案例中零件构造情况，选择点所在的位置，按照图10，设置相关参数，绘制一个直径为12mm的孔，效果如图11。

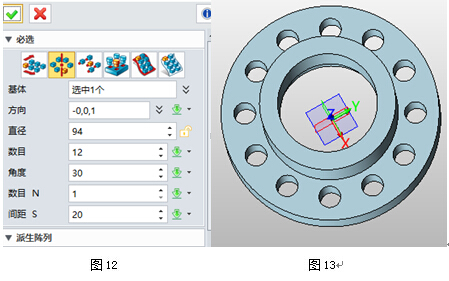

  （4）点击“阵列”选项，选择圆型整列，相关参数设置可参考图12，设置完毕后，将得到图13的结果。

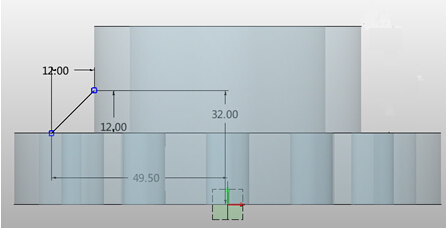

  （5）点击“插入草图”，以xz平面绘制草图4，如图14所示。

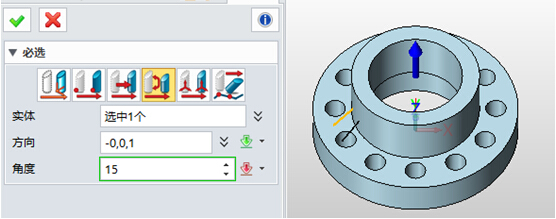

  （6）点击“移动”选项，选择草图4中绘制的线，绕方向旋转。方向为z轴方向，角度为15度。如图15所示。

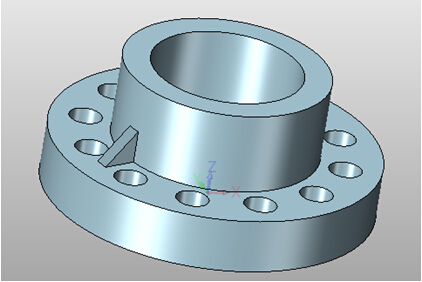

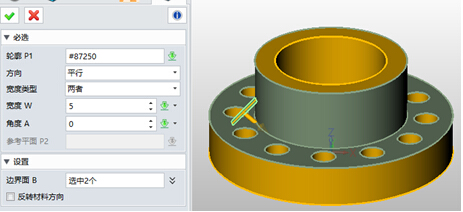

  （7）点击“筋”选项，相关参数设置参考图16，筋的厚度为5mm,设置完成后将得出图17的效果。

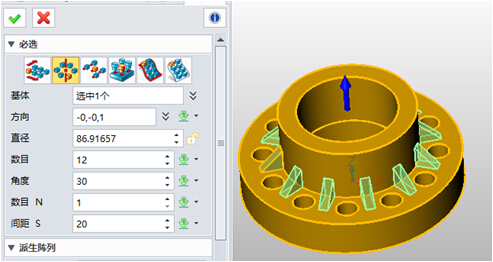

  （8）点击“阵列”，相关参数设置参考如图18所示，该步骤与上面对孔进行阵列操作是类似的。

  （9）点击“圆角”，为法兰盘生成圆角特征，圆柱的边圆角为2mm，筋的边圆角为1mm，如图19所示。

  经过上述两大步骤的操作，即可完成法兰盘零件的建模。

通过本次建模的操作，相信大家能更好地掌握到如何运用中望3D的拉伸、圆周阵列、添加加强筋、倒圆角等特征操作，进行三维实体模型构建的方法。
