高速加工具有生产效率高，加工质量高，加工能耗低等优点，而等高线切削是高速加工最常用的加工方法。工程师使用三维CAD软件完成产品的建模设计后，就需要通过CAM软件对图纸进行加工制造。中望3D的CAM功能就能帮助工程师轻松便捷地达到高速加工的效果。

下面将结合例图，详细介绍下三维CAD/CAM一体化软件中望3D的等高线切削的使用方法。

第一步：选择加工特征。

直接选择实体零件为加工特征（图1）。

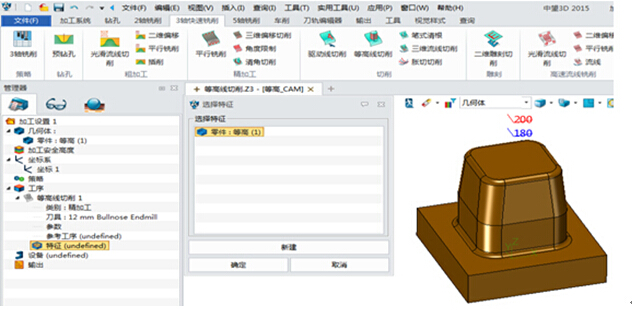

图1/选择实体零件为加工特征

第二步：选择加工刀具。

点击中望3D自带的刀具库，如图2所示，选择所需要的刀具。也可以手动输入刀具名称和规格尺寸。此外，工程师还可以把一些特殊或者企业专业的刀具添加到中望3D的刀具库中，方便以后调用。

图2/中望3D自带的刀具库

第三步：设置主要参数。

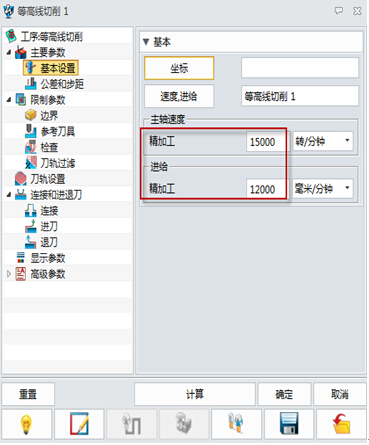

设置转速和进给，不同机床的参数会有所差异，图3的参数设置仅供参考。

图3/转速和进给的设置页面

完成转速和进给的设置后，则需对刀轨公差、加工余量，以及下切步距进行设置，相关参数可参考图4。

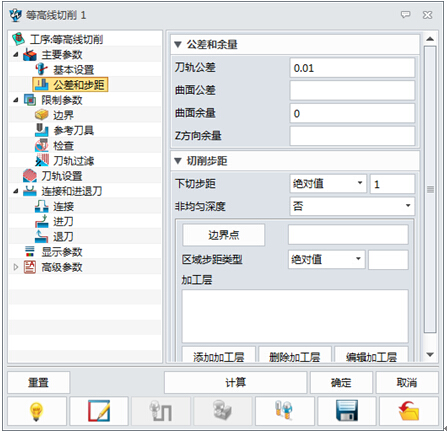

图4/公差和步距设置界面

需注意的一点，如果由于产品加工需求需对非均匀下切步距进行设置，则可以通过添加边界点和步距，并添加到加工层来完成，如图5所示。

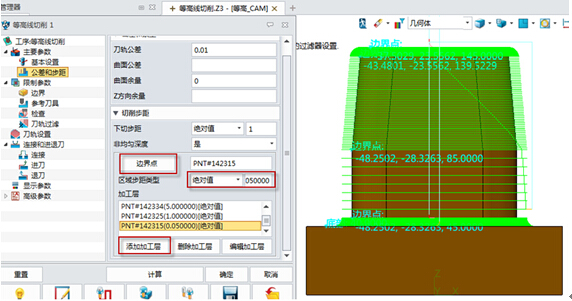

图5/非均匀下切步距设置

根据产品的外形特点来设置不同的下切步距，可大大提高加工的效率。

第四步：设置限制参数。

直接设置Z方向的限制点（图6），其它参数则按照默认的选择即可。

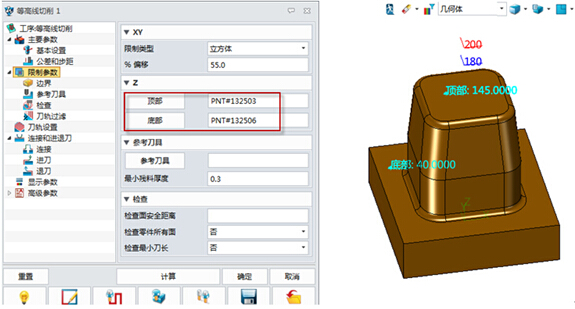

图6/限制参数设置界面

第五步：设置刀轨参数。

将切削方向设置为顺铣，因为顺铣的加工效果最好，并且Z字切削加工效率最高；切削顺序可选择区域优先或深度优先，入刀点可以任意设置，其它则使用默认参数即可（图7）。

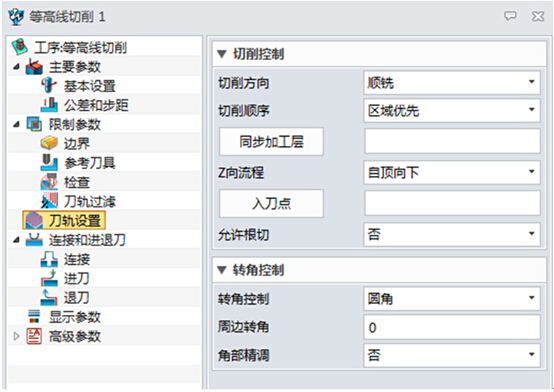

图7/刀轨参数设置页面

第六步：设置连接和进退刀。

连接和进退刀的参数设置，直接使用默认参数即可（图8、图9）。

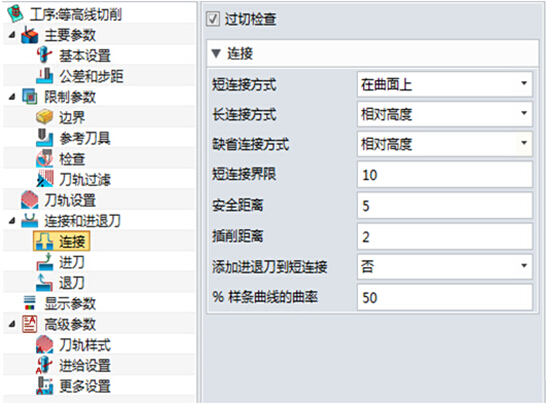

图8/链接设置对话框

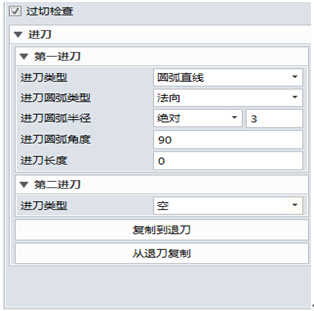

图9/进刀设置界面

第七步：设置高级参数。

如图10所示，切削重叠距离设置为1MM以上，这样可以避免产生进退刀的痕迹；启用弧则不作勾选，这样输出的G代码为高速代码，可以提高加工效率。

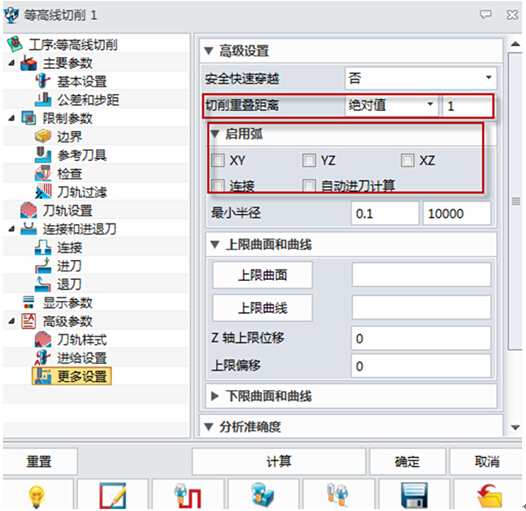

图10/高级参数设置界面

在中望3D中，通过对以上几个等高线切削相关的参数进行设置，即可达到高速加工的效果。
