结构件在工业设备领域的应用范围十分广泛，如大型机床、重型车辆的主体结构，船舶和货架工作台等等。这类产品在结构设计上有其自身的特殊设计理念，因此，三维CAD设计软件操作的便捷性如何，往往影响到设计师的工作效率。中望3D在构件设计方面，不但操作更符合设计师的构思，而且一些便捷性的功能，更是设计师提高工作效率的好帮手。

本文将以一个简单的工作台的设计为例，向大家介绍中望3D软件在焊接结构的设计过程中，自动生成Bom的功能给CAD设计师们带来的便捷和高效。

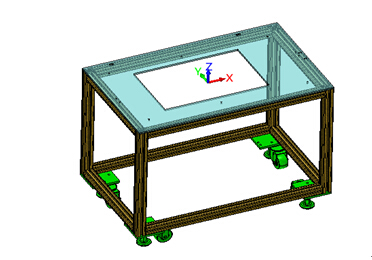

下图是我们本次作为实例的工作台（图1）。

图1 工作台

第一步： 绘制工作台的结构线

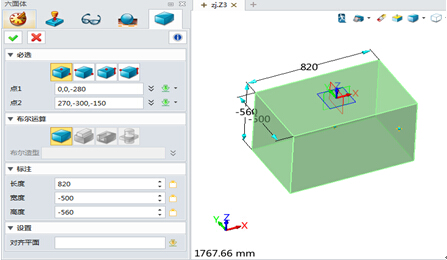

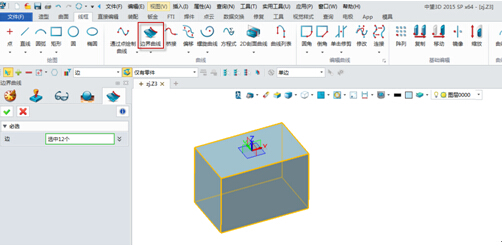

先绘制尺寸为820*500*560的长方体（图2），再用“边界曲线”提取出曲线（图3）。

图2 根据尺寸绘制的长方体

图3 中望3D提取曲线

第二步：绘制构件

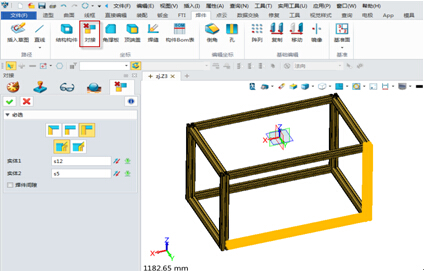

先点击“结构件”依次选择刚才提取曲线和构件的类型尺寸，就可以轻松完成构件设计（图4），再点击“对接”依次处理对接部分（图5）

图4构件设计

图5处理对接部分

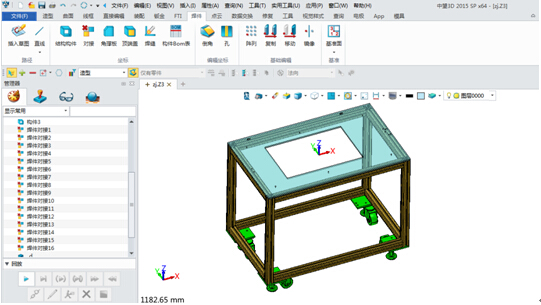

第三步：绘制工作台的其它部分

图6绘制工作台的其它部分

第四步：出构件Bom表

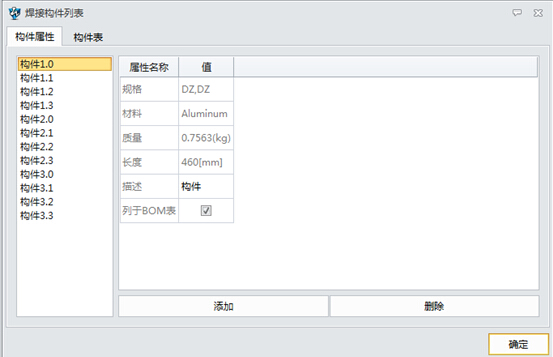

在操作界面点击“构件Bom表”（图7），就可自动生成出构件列表（图8），包括“构件属性”和“构件表”。

图7 中望3D自动生成构件Bom表

图8 中望3D自动生成的构件列表（构件属性界面）

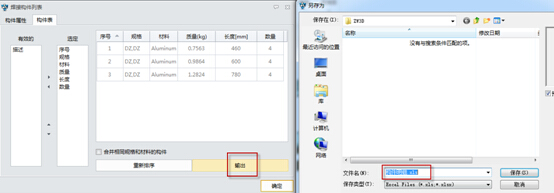

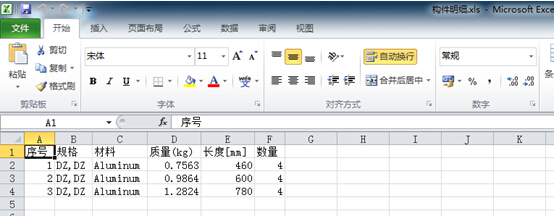

构件表的内容包括（规格，材料，质量，长度，数量），如需要输出Excel表直接点击输出即可（图9）。

图9-1

图9-2

图9-3

通过以上的讲解，我们可以看出三维CAD软件中望3D最新的2015SP版本中，设计师们可以更快捷地完成构件设计以及生成、输出构件Bom表，从而提高设计工作的效率。
