在使用三维CAD/CAM设计过程中，倒圆角是最常用的命令之一，相信大家能够运用自如。但实际操作过程中，经常会碰到倒圆角出错的情况，处理起来需耗费不少时间。那么，为什么会出现倒圆角出错的情况，对应的解决办法有哪些？本文主要跟大家探讨下这方面的内容，希望能为各位设计师们提供一些参考和借鉴。

首先，我们先总结一下倒圆角失败的根本原因。一般来讲，当倒圆角曲面与原实体发生自相交时，便会出现倒圆角失败的情况，但是曲面自相交的原因又不尽相同。

下面我们结合中望3D的“圆角”命令，对常见的倒圆角失败的情况进行分析：

情况1：选中倒圆角的边不连续，多次选择倒角边

模型显示明明是一条直边，可是倒圆角时却需要分两次甚至多次进行选择，这个时候往往会因为模型的设计不合理导致操作失败。如果倒圆角边不连贯，采用人工操作，一条条地去选择边，以这种的方式处理，往往无法全面解决，因为有些边无法选中。

针对此种情况，中望3D“圆角”命令中的“窗口选择”可解决该问题。设计师只需要框选需要倒圆角的边即可。软件操作界面如图1、图2所示。

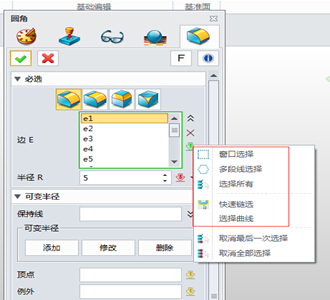

图1 圆角操作界面

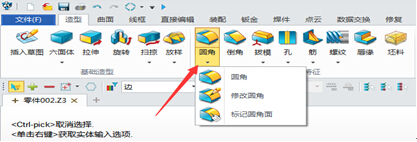

图2 圆角设置界面

在此，笔者也顺便跟大家介绍下图2红框所示的相关命令：

窗口选择：这个命令对于熟悉CAD的用户并不陌生，只需按住鼠标的左键，框选需要倒圆角的边即可，在方框内的边将会被全部选中进行倒圆角。

多段线选择：此命令是在模型中画一条多段线，只要实体中和多段线相交的线都会进行倒圆角。

选择所有：选择所有边线进行倒圆角，使用此命令时，可以在左侧的列表（边E）中将不需要边线删除掉。

快速链接：将相关联的曲线、边、面组成的链快速选择。

情况2：圆角参数设置不合理

这种情况大多是因为圆角参数设置过大导致，只要将参数调小，即可解决。

情况3：没有处理好倒圆角的前后顺序以及同时倒圆角边的关系

很多设计者进行产品设计的过程中，没有考虑建模的先后顺序以及前后关系。他们习惯把倒圆角放到最后一起来做，一旦出错就不知道怎么去排查。还有一些设计者喜欢一次选择多条边，认为这样可以节省操作步骤、简化模型树，这个想法虽然没错，但有时候不一定设计的步骤越少就越好，相反的，拆分操作反而能让我们事半功倍。这方面其实没有太多的奥秘可言，大家在设计的过程中多多体会总结并在设计过程中加以应用即可。

针对上述倒圆角过程中遇到的常见问题，中望3D提供的倒圆角解决方案具有其自己的特点：

中望3D提供了多种不同倒圆角的模式供大家选择，如图3所示，箭头所指的4项倒圆角模式，从左到右依次为：圆角、椭圆圆角、环形圆角、顶点圆角，其中，“顶点圆角”这个模式，为设计师的圆角工作增色不少。

图3 圆角设置框

顶点圆角的操作，并不要求设计师需要对圆角理论有多高深的理解和掌握，仅需简单的一个步骤就可以得到绿色的圆角效果，如图4所示。如果没有顶点圆角这个命令，此类圆角的效果，一般情况下，是需要通过多番设置才能得到的。

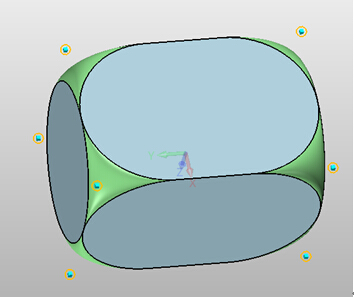

图4 顶点圆角效果

总结：倒圆角命令是三维CAD设计中一个相对比较容易掌握的功能，设计师只需要在设计过程中，结合设计思路，对相关操作方法多进行总结，就可以更好地灵活运用圆角命令，提升工作效率。
