冲压是钣金加工中最常见、最常用的加工工艺之一，其主要功能是为了满足产品的结构特性，并在一定程度上提高材料的强度及机械性能。冲压在金属板材上最终的表现形态为凸包、台阶、法兰等。这些特征在三维CAD软件的钣金设计中也比较复杂。本文将向大家介绍一下三维CAD软件——中望3D的钣金模块中是如何生成冲压特征的。

在中望3D中，针对冲压特征设计的对应功能名称为“凹陷”，该功能有“凹陷”和“喇叭口”两种模式。

【凹陷模式】

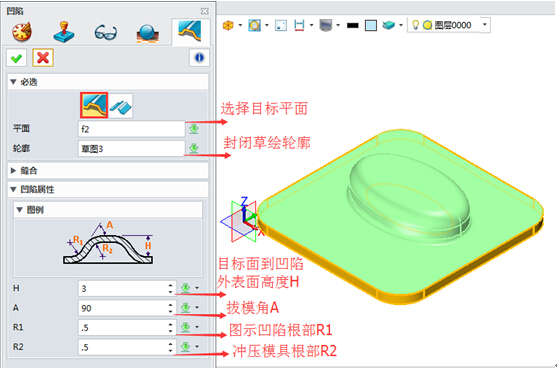

我们先看一下“凹陷”的操作：单击工具栏“钣金模块”中的“凹陷”功能图标，系统将弹出“创建凹陷特征”对话框，如图1所示。

图1凹陷特征操作界面

弹出对话框后，可按照以下步骤进行操作：

第一步，选择需要目标平面；

第二步，选择一个封闭的草图轮廓，或者单击鼠标中键，或者鼠标放在轮廓中按Enter键即可临时创建一个草图轮廓；

第三步，设置凹陷的参数（凸包的高度、冲压角度、根部R角）；

这里需要注意：该功能只适用于封闭的草图轮廓。

【喇叭口模式】

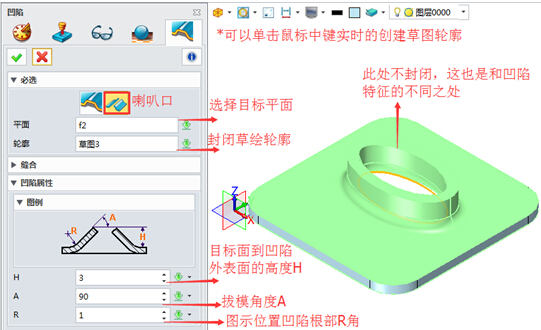

如果通过该功能直接生成冲压法兰壁，就得选用“喇叭口”模式，在普通的凹陷上创建一个喇叭孔，它是一种特殊的凹陷（即凹陷的盖子被移除，且在顶部不会存在2个折弯）。详细操作见图2。

图2喇叭口特征操作界面

通过上述两个功能的介绍，相信大家都能体验到，使用中望3D创建钣金的冲压特征是非常简单便捷的：无需太多的条件限制，只要考虑特征的基本外形参数即可，还能直接对特征进行编辑。这不仅大大提升了设计效率，且不容易出错。

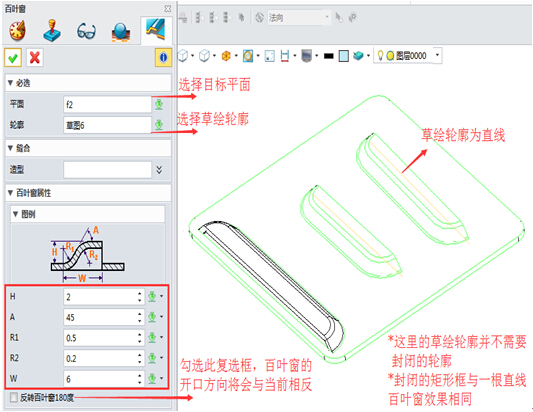

接下来我们来了解中望3D钣金模块另外一个很有创意，并且非常实用的功能——“百叶窗”。该功能也是冲压中常用的，它在实际加工中比冲压多了一道半切的工序。如果在其他三维CAD设计软件中生成这个功能效果，非常费劲耗时，但在中望3D中，却简单便捷多了。详细操作我们可以参照图3所示：

第一步，选择创建百叶窗特征的面；

第二步，选择一个封闭的草图轮廓，或者单击鼠标中键临时创建一个草图轮廓，或者鼠标放到轮廓上按Enter键进入草绘模式；

第三步，设置百叶窗的参数（定义百叶窗的外形及开口方向）；

图3百叶窗操作界面

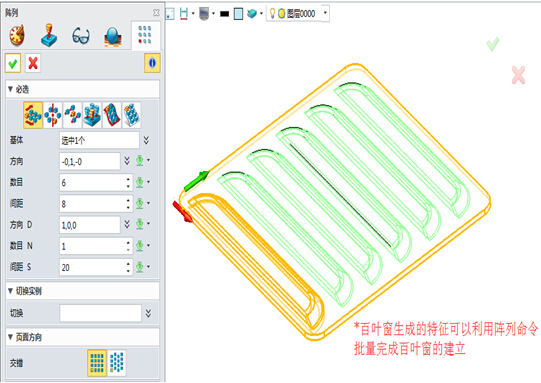

这里需要注意：百叶窗中的草图轮廓可以是封闭轮廓，也可以是多段线的。通过选择草图中多条线条，根据选择草绘线条数目一次创建多个百叶窗。草图可位于百叶窗的正面或反面。当在草图上移动光标时，可显示百叶窗的预览图，如图4所示。

图4百叶窗阵列效果

由于在实际生活中，百叶窗一般都是多个相同的特征进行叠加的效果，该特征如果能实现阵列，将会大幅度提升设计师的工作效率。中望3D“百叶窗”的这个独有的功能就能很好地支持设计师达到这个效果。

中望3D的钣金设计模块，立足于用户的使用需求，将一些原本需要繁琐操作才能实现的效果，以最简便、实用的方法就能轻易实现，对设计师来说绝对是提效的利器。
