在钣金零部件的设计过程中，三维CAD软件的钣金展开和折叠功能，其操作效果对钣金零部件的成品质量来说是非常重要的。这是因为，展开图的精度直接影响了钣金件的精度，同时，局部拉伸切除、凹陷、凹陷折弯等特征也都是需要在钣金件展开的状态下才能进行操作的。尽管折叠是比较常规的三维CAD设计功能，但它与展开功能却相辅相成，其主要作用是将展开后的零件按照原始设计的折弯路径恢复到零件状态，能有效配合展开功能来对外部钣金图纸进行修改。

本文将向大家介绍中望3D钣金模块的展开和折叠功能以及其操作时相关的注意事项。

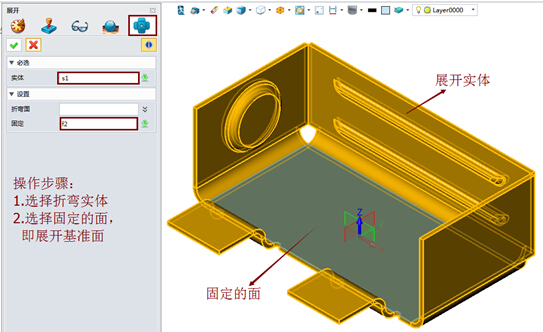

首先单击中望3D工具栏“钣金模块”中的“展开”命令，系统将弹出对应的设置界面，如图1所示。

图1 中望3D钣金展开设置界面

在中望3D中运用钣金展开命令时，以下两点是需要注意的：

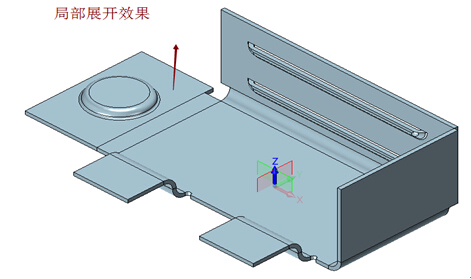

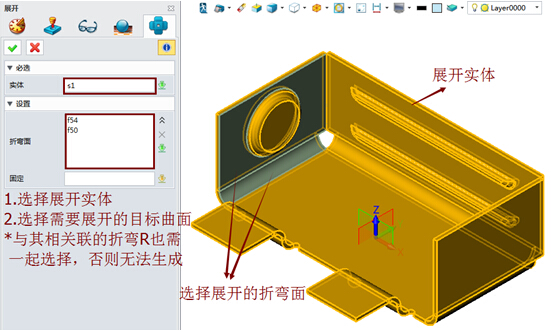

第一，若“实体”和“固定”这两个参数都不设置，也是可以生成钣金的展开平面图的，中望3D将会默认对整个钣金进行全展开；第二若想对钣金件进行局部展开的话，在“折弯面”的选项里选择折弯面即可， 局部展开设置如图2所示，图3为展开效果。

图2中望3D钣金局部展开设置界面

图3中望3D钣金局部展开效果

折叠功能跟前面提到的一样，也展开的逆向操作，中望3D对于钣金折叠命令提供了两种模式：折叠和沿线折叠。

【折叠】

单击工具栏“钣金模块”中的“折叠”命令，系统将弹出折叠命令的设置界面，如图4所示。

图4 中望3D钣金折叠设置界面

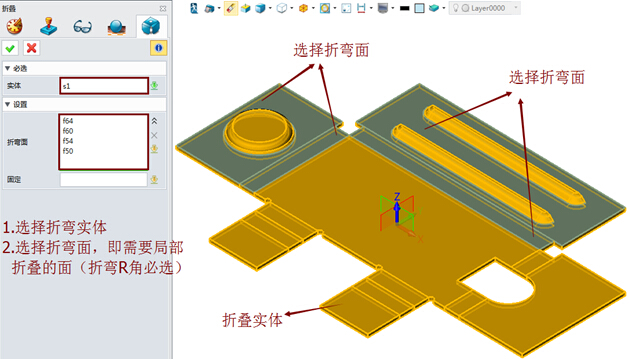

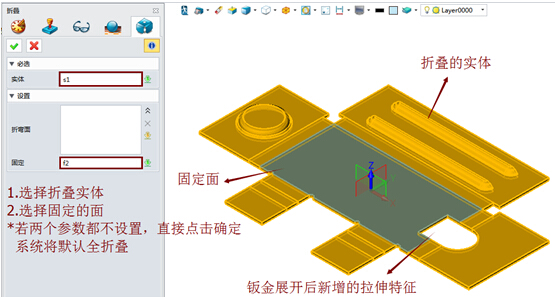

如果我们不设置任何参数，采用系统默认的全折弯或者展开，那么只会对零件视角产生影响；如果想对钣金件进行局部折叠的话，那么只需要在“折弯面”的选项里选择折弯面即可，局部折叠设置如图5所示，图6为其效果图。

图5 中望3D钣金局部折叠设置界面

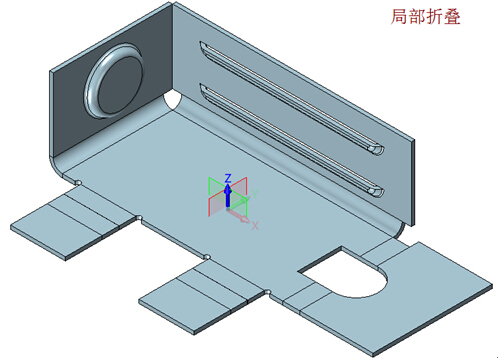

图6中望3D钣金局部折叠效果

在选择折弯面的时候，当选中其中一个平面的时候，按住shift建系统将会把内侧所有的曲面一次选中，该效果和全部折叠一样。

【沿线折叠】

另外一个折叠命令——沿线折叠，其作用主要是为了更高效地实现精确折弯，在进行钣金的凸缘设计时，与前面提到的折叠命令在使用场合上有本质的区别。

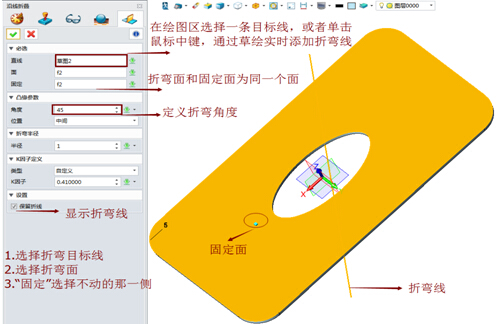

单击工具栏“钣金模块”中的“沿线折叠”命令，系统将弹出沿线折叠命令的设置界面，如图7所示，该功能可以快速地使钣金沿着目标直线进行折叠，尤其是针对带有倾斜角度的异性折弯，操作起来非常方便。

图7 中望3D钣金沿线折叠设置界面

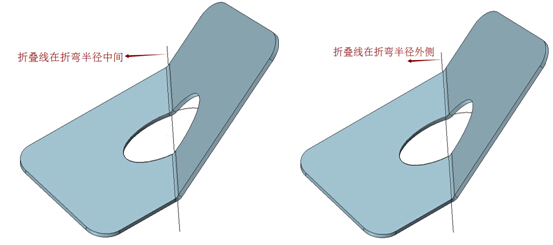

折叠线在设置界面中有：中间、内侧、外侧这三种。如果针对有折弯半径的钣金进行设置时，折叠线有可能会影响零件的装配，相关定义及沿线折弯的最终效果如图8所示。

图8 中望3D钣金沿线折叠效果面

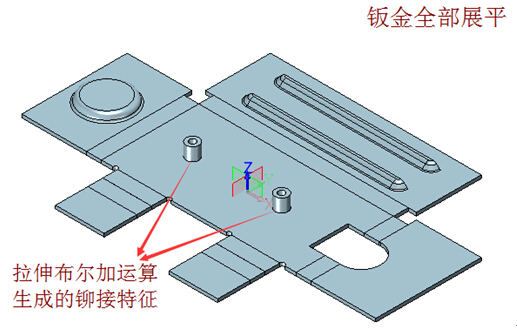

图9为钣金拉伸布尔加运算后展开的效果图，针对外部导入的图纸，中望3D同样可以轻松应对。

图9 中望3D带铆接特征的展开效果

中望3D的钣金模块已经全面覆盖钣金设计工艺的要求，并且能很好地满足钣金零部件设计过程中的展开和折叠需求，帮助设计师快速高效、高质量地完成钣金零部件的设计。
