安卓系统的面世给广大数码爱好者提供了新的系统选择，成为了当前常用的智能系统之一，其吉祥物代表——安卓机器人更是深入人心。平时大家常见的平面图样的安卓机器人，科技元素十足，形象也呆萌得让用户感到亲切。

我们不妨想象一下，三维立体的安卓机器人是不是更加呆萌更加生动有趣（图1）呢？现在，通过中望3D专业的三维CAD设计软件强大的建模功能，你就可以快速设计出这么可爱的小机器人，而且还能按照你的喜好给它添加不同的颜色或者材质，让它呆萌的同时也不时个性。

图1 安卓机器人

想知道如何使用中望3D设计安卓机器人吗？下面我们来对设计操作进行详细讲解吧！

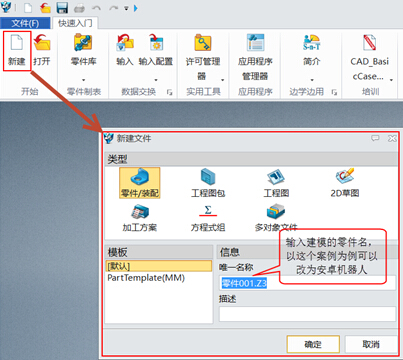

第一步：新建零件文件，名称改为“安卓机器人”（图2）。

图2 创建“安卓机器人”文件

第二步：创建机器人身体主体。

使用“造型模块“中，”基础造型-圆柱体“命令，创建机器人身体的主体（图3）。

这里我们需要注意：放置点就选择坐标原点，或者直接在中心选项里输入0即可，然后分别指定半径和长度数值，具体可参照图3。

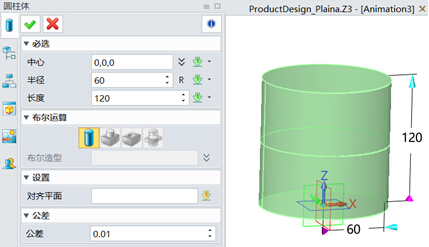

图3 创建主体

第三步：创建头部。

使用“造型模块”中“基础造型-球体”命令，创建机器人的头部，然后以圆柱体顶部创建基准面，把球体下半部分切割掉，仅保留上半圆，圆柱体顶面偏移7mm。具体操作可参照图4、图5。

图4创建球体

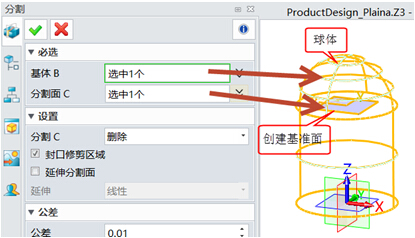

图5修剪球体

在进行第三步操作的时候，需要有几点是需要注意的：

1、选择放置点时，可以在操作区域空白处点击右键弹出点选项快捷菜单，选择曲率中心来辅助选择放置点，选择圆柱体的上圆边；

2、布尔造型选项选择圆柱体；

3、半径按图4所示数值输入；

4、双击圆柱体上端面向下偏移7mm。

第四步：创建手臂。

先按下图6创建草图，

图6 创建草图

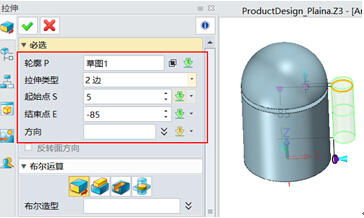

以草图拉伸手臂，相关参数图7，

图7 拉伸

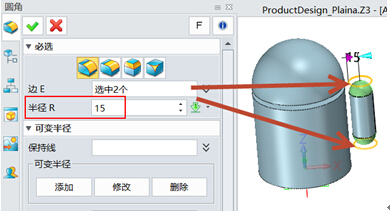

上下端分别倒R15圆角（图8），

图8 倒圆角

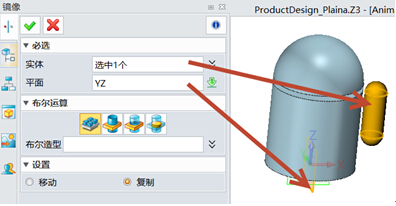

使用“镜像”功能把手臂进行镜像操作（图9）。

图9 镜像

第五步：创建机器人腿部。

先创建草图，把草图拉伸为圆柱体，如图10所示，

图10 拉伸圆柱体

在圆柱体底部倒圆角（图11），

图11 倒R15圆角

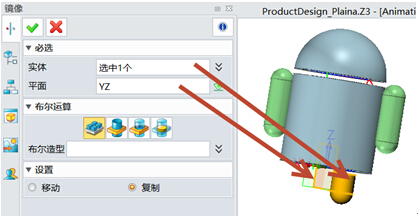

通过做镜像操作，我们可以快速得到机器人的另一只腿（图12）。

图12 镜像操作

第六步：创建眼睛。

绘制双眼的草图（图13），并把绘制的图形投影到头部球面上（图14），使用“镶嵌”功能生成双眼。

图13 眼睛草图

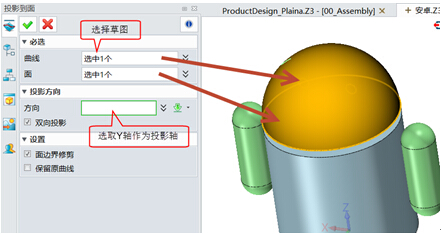

图14  投影草图到曲面上

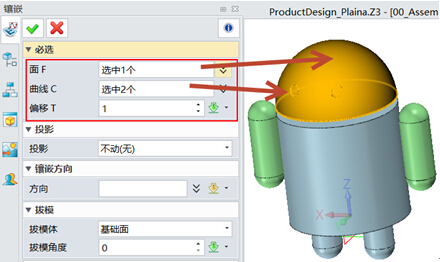

使用“镶嵌”功能做成双眼凸起偏移效果，选择两条投影线，偏移1mm（图15）。

图15 镶嵌

第七步：创建机器人的天线。

首先绘制草图直线（图16），

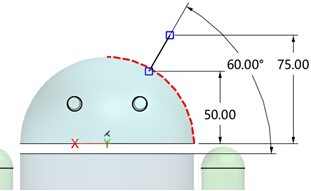

图16 天线草图

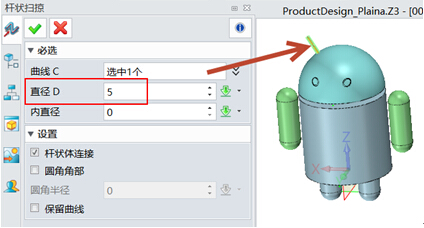

使用“杆状扫掠”功能生成天线（图17），

图17 杆状扫掠

最后在顶端倒圆角，并镜像得到两条天线的效果，最后使用布尔运算把天线和头布尔加成一起，图18为安卓机器人建模设计的最终效果。

图18 最终建模效果

以上就是可爱呆萌的安卓机器人的三维立体设计教程。通过中望3D这个三维CAD平台，借助其强大的建模功能，简单便捷的操作就可以把我们生活中接触到的一些可爱、有趣的东西设计出来，在3D空间内尽情地享受设计和创意的乐趣。
