社区1周年来临之际，我用3DOne制作了一道特别的“美味菜肴”，献礼社区生日快乐！它不似空调带来的那种极致的冷冻感，而是希望咱们青少年三维创意社区，让创客之火，席卷全国，越烧越旺。
说起这道“佳肴”，我们先来认识一下它的主料和辅料。主料就是不可或缺的3DOne软件和3d打印机。配料如下：
如何做好这道“菜”呢,我的秘方可以归纳为三点:
下面我主要介绍下作图的难点（敲黑板）：

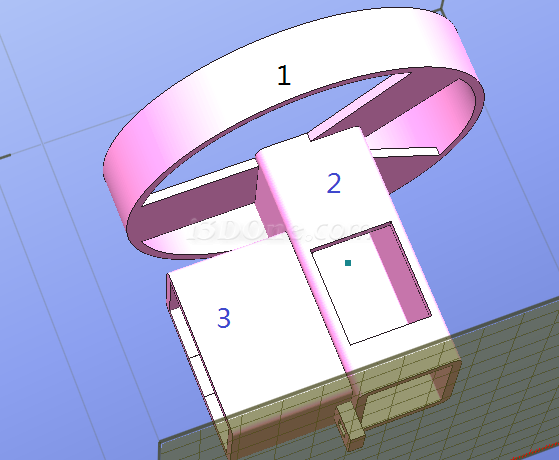

风扇主体由1扇叶罩、2电机和开关护套、3电池盒架组成，其中开关护套和电池盒架需要预先考虑电机原件的预留位置问题。
（1）绘制1的要点是以(0,0)为圆心画一个直径40mm的圆形，然后拉伸15mm，进行底部抽壳处理。
（2）绘制2时，需要比较零件的尺寸，取最大值作为预留空间的长、宽。经比较预留矩形大小取开关的24mm作为宽度，电机的26mm作为长度，先画预留空间。在预留空间外绘制2部分。又因为电池盒和手指需要留有位置，所以拉伸距离设置为70mm。
（3）绘制3时，预留电池盒的26mm*50mm作为预留空间，绘制电池盒架子。
（4）做完以上步骤，还需要拉伸出电机座，切除电机轴的孔、开关孔、电线孔，主体就完工了。
扇叶部分涉及的要点是轴的预留孔位要紧，否则扇叶会松动。另外三片扇叶可以采用镜像的方式完成。用打印机打出零件，安装电路的时候注意别造成电池短路。
至此纯DIY的风扇就完工了，小伙伴们快来一起玩耍吧。最后，在3DOne社区建立一周年之际,祝愿社区如同最近的天气红红火火！
