模具对于产品生产的重要性不言而喻，而一套好的模具是需要模具设计师对生产工艺有深刻理解。同时，有一套功能强大的模具设计软件也是必不可少的。

模具设计需要涉及分模操作，硬砍分模是目前模具行业主流的分模方法。中望3D作为一款专业的三维CAD设计软件，其灵活的做面及实体布尔操作功能，可以帮助设计师在进行硬砍分模时达到更加高效的效果。下面我们以一个结构部件来向大家介绍中望3D是如何实现硬砍分模操作的。

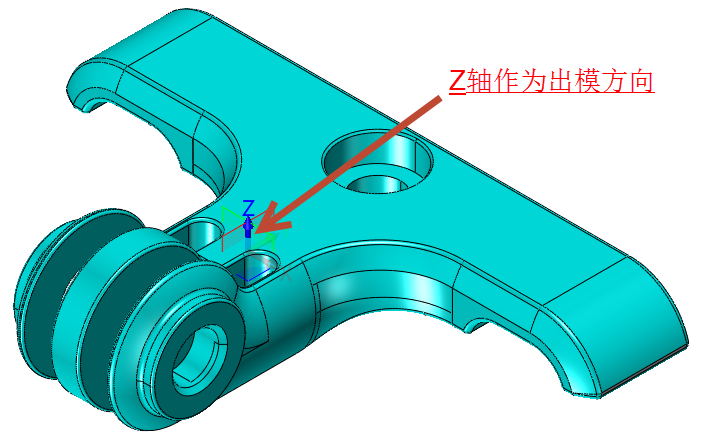

第一步：确定产品出模方向，如图1所示，以Z轴方向作为出模方向。

图1 确定出摸方向

第二步：创建主分型面。

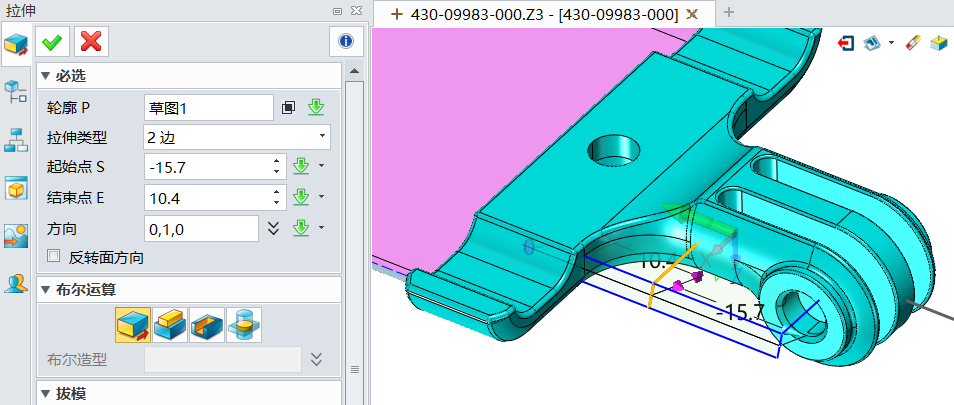

1、使用拉伸功能，沿着Y方向拉伸如图2所示曲面。

图2 拉伸曲面

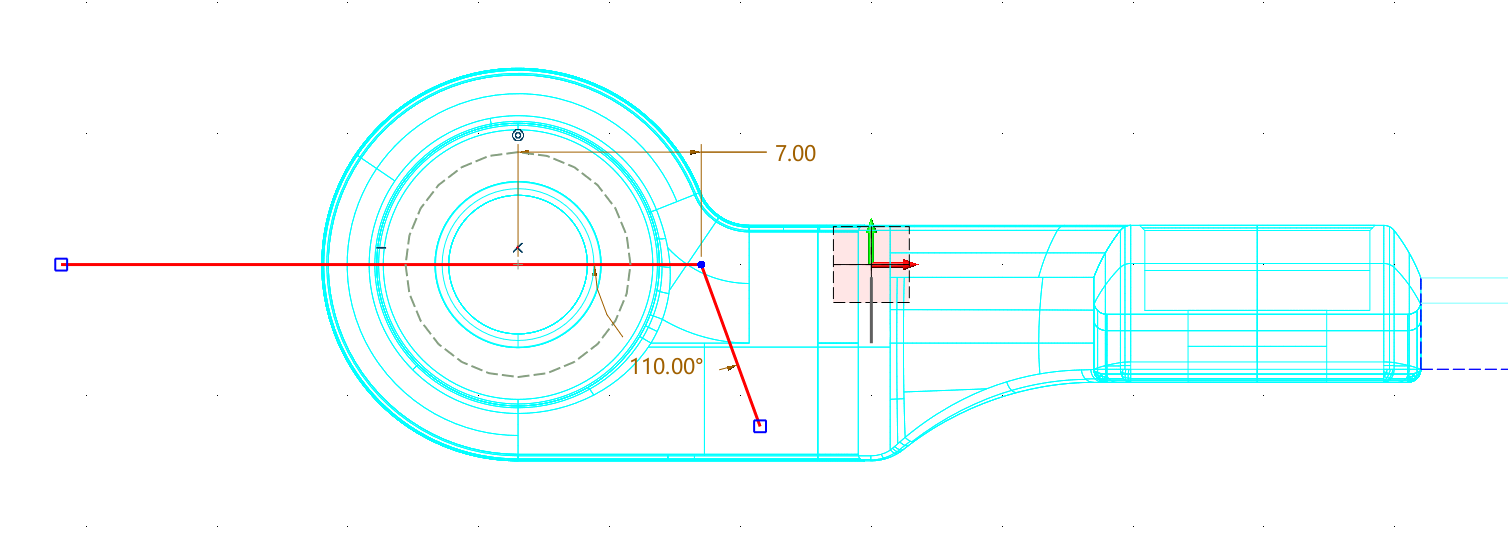

2、分别创建图3与图4所示两个草图，红色线段为草图线段。

图3 草图1

图4 草图2

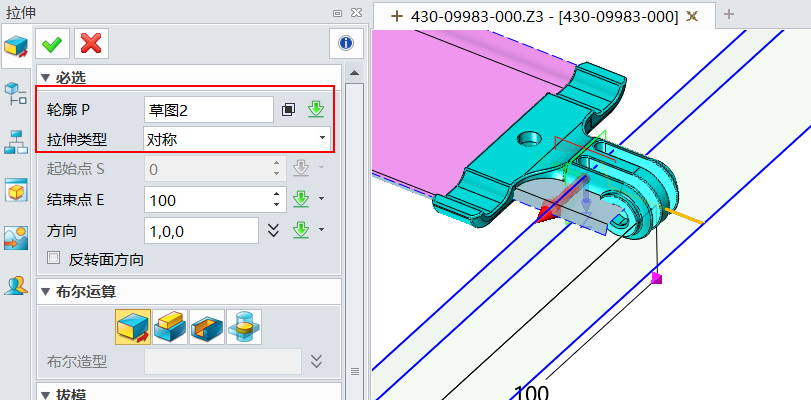

3、以草图1、2分别拉伸两个分型面，如图5、图6所示。

图5 草图1拉伸效果

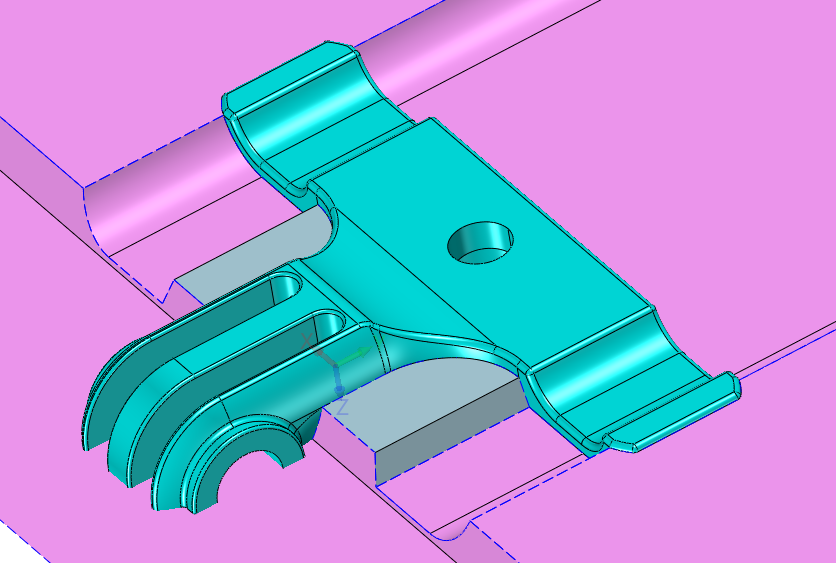

图6 草图2拉伸效果

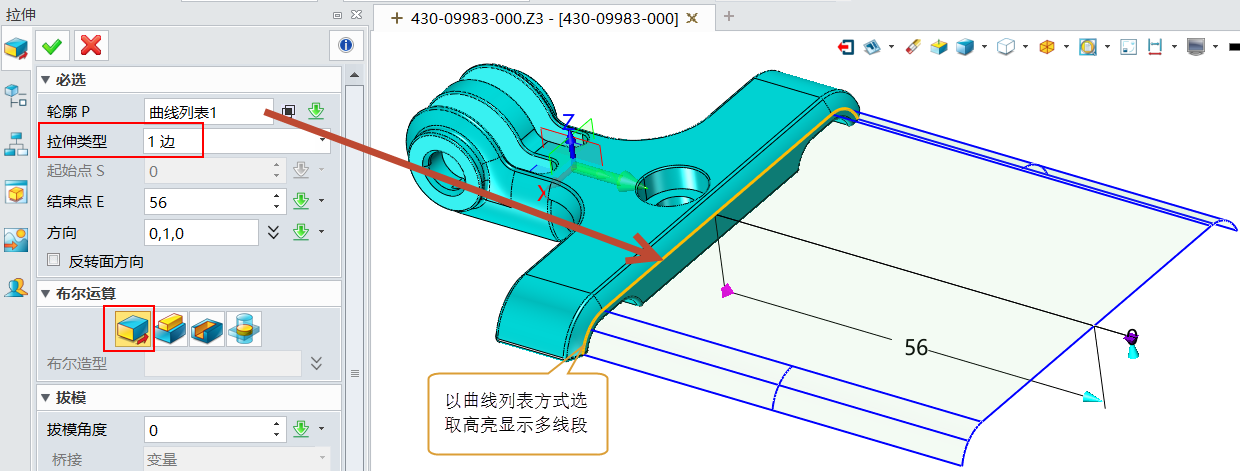

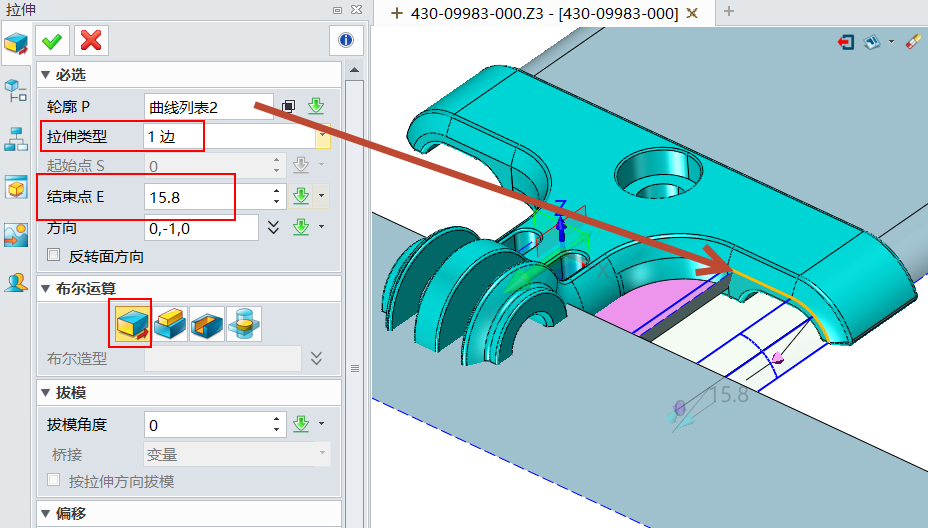

4、以曲线列表方式选取高亮线段拉伸分型面，如图7所示。

图7 选取拉伸分型面

5、以图8所示草图3为拉伸对象，创建分型曲面，如图9所示。

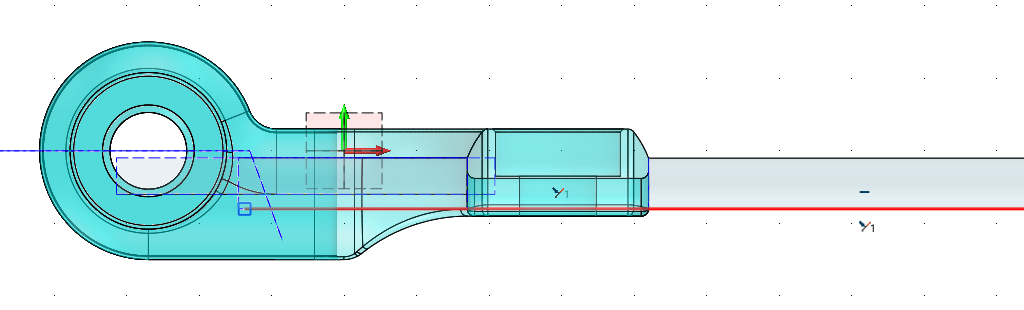

图8 草图3

图9 草图3拉伸效果

6、如图10所示修剪分型面，使用曲面模块的曲面、曲线修剪功能分别对上面创建的分型面进行修剪操作，图11是修剪后的效果图。

图10 修剪分型面

图11 修剪后效果图

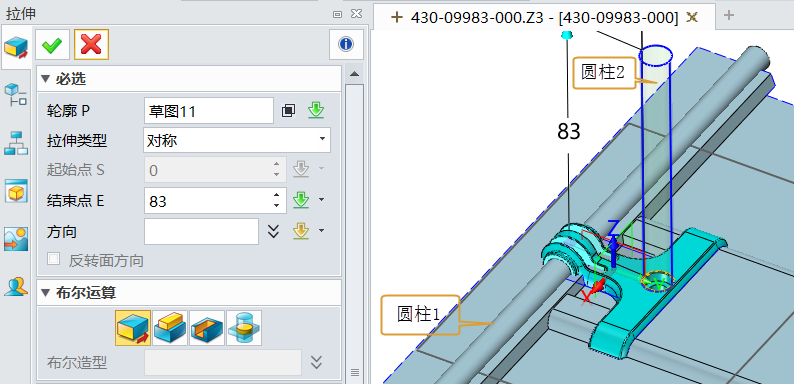

第三步：分别拉伸两个圆柱体作为分割碰插穿孔使用，如图12所示。

图12 拉伸圆柱体

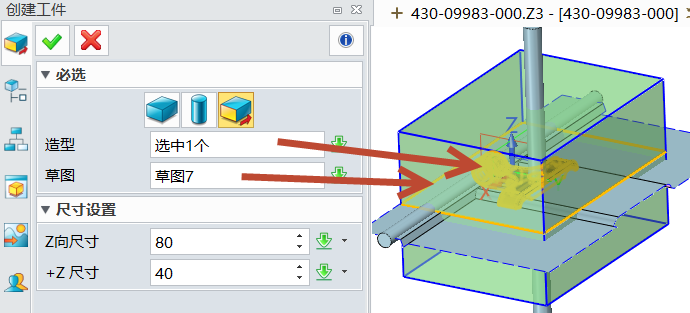

第四步：创建分模坯料体，如图13所示。

图13创建分模坯料体

第五步：使用造型模块中的“组合”功能，利用产品对坯料进行求差操作，如图14所示。

图14 求差操作

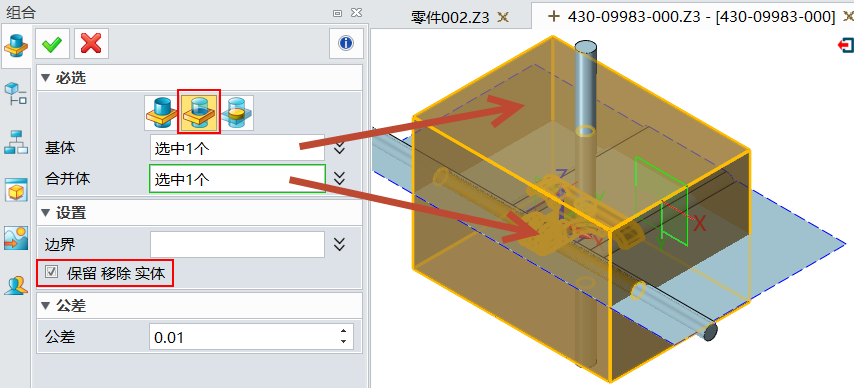

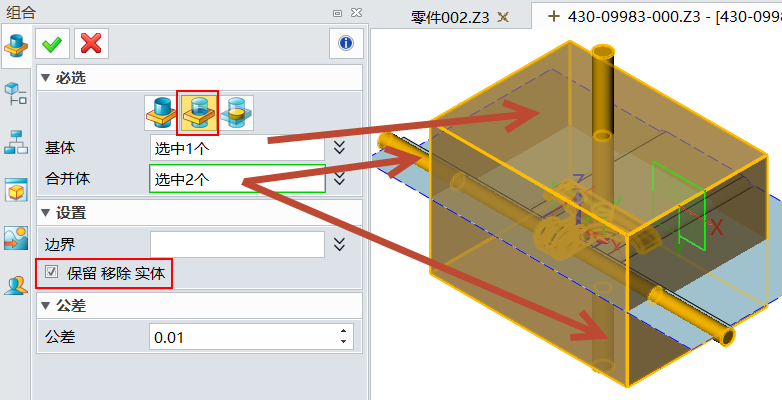

第六步：使用造型模块中的“组合”功能，利用两圆柱体对坏料进行求差操作，如图15所示。

图15 求差操作

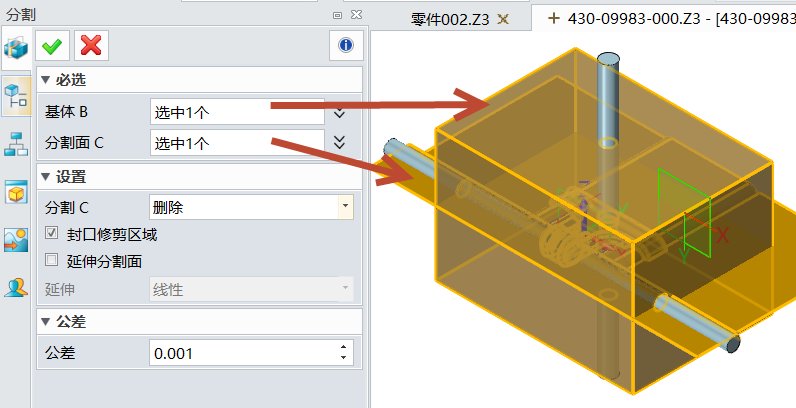

第七步：使用造型模块中的“分割”功能，利用分型面对求差后的坯料进行分割操作，分割后就把前后模分出来，如图16所示。

图16 分割操作

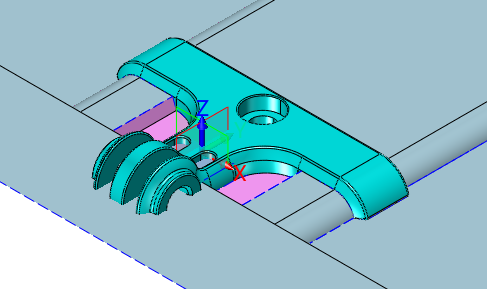

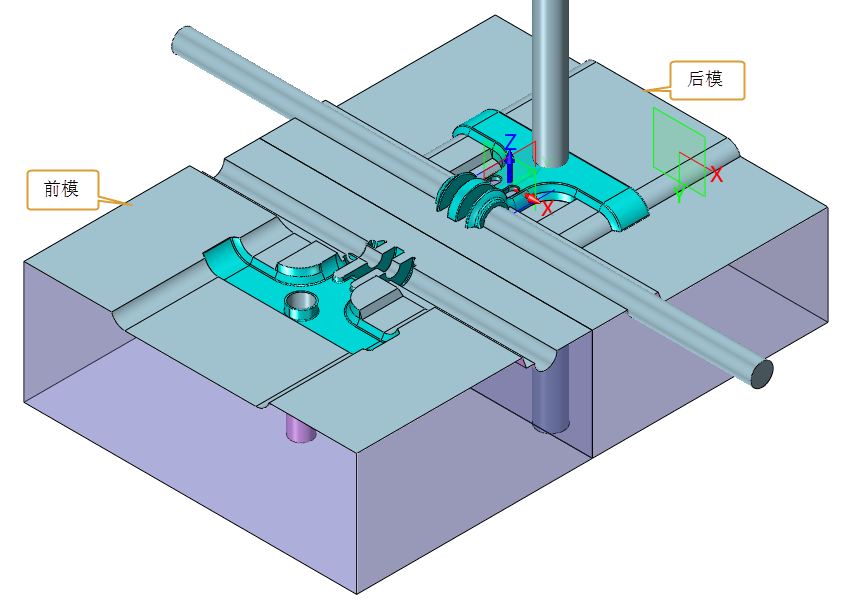

分割后效果如图17所示，最后得到前后模仁。

图17 分割后效果

通过上面的操作，产品的分模就全部完成了。中望3D支持直接选取产品边作为拉伸的对象，让分型面创建更灵活，而且不需要像其他软件一样，要把完整的前后模面抽取出来才能进行分模，而只要创建好分型面后就可以使用分割功能把前后模分割出来，操作非常的简单快捷。中望3D是设计师高效完成模具设计的最佳利器。
