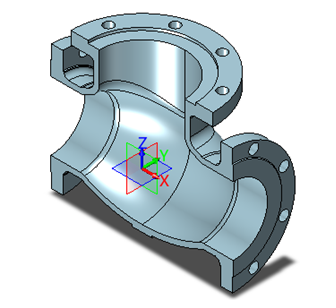

在上篇教程文章中，我们已经完成了阀体的大部分操作了（图1），本篇文章将继续对阀体的设计进行介绍。

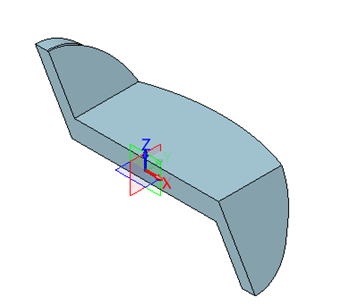

图1 阀体的部分

下面，我们将在图1的基础上继续完善阀体的设计操作。

第一步：绘制草图

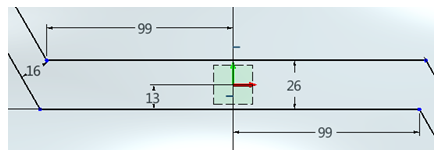

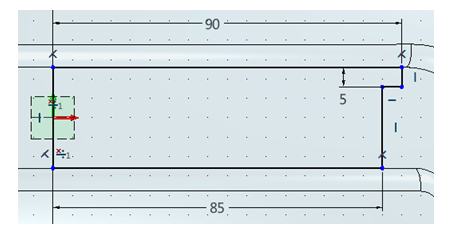

在XZ工作平面上绘制草图，并进行约束，如图2所示。

图2 绘制草图

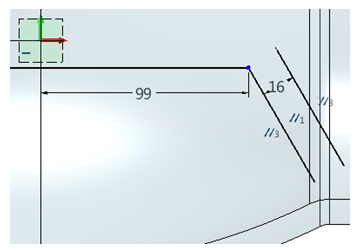

偏移16mm，进行约束，如图3所示。

图3 偏移并约束

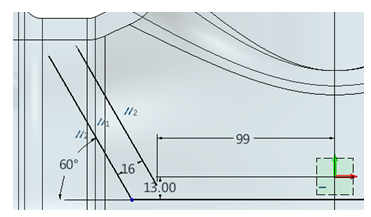

继续偏移16mm，进行约束，如图4所示。

图4 偏移并约束

偏移26mm尺寸，进行约束，如图5所示。

 图5 偏移并约束

第二步：参考

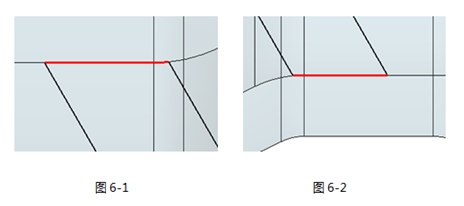

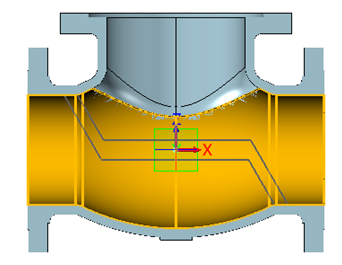

参照图6，使用参考提取曲线，进行约束，退出草图。

 图6 参考

第三步：提取曲面

使用“曲面”页面下的“偏移”命令，偏移距离为0，提取图7示曲面。

 图7 提取曲面

第四步：缝合

隐藏实体，使用“修复”页面下的“缝合”命令把抽取的面缝合为一张面，如图8所示。

 图8 缝合

第五步：拉伸

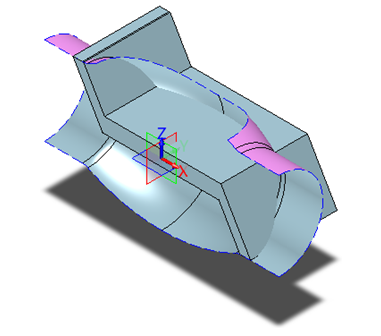

使用“造型”页面下的“拉伸”命令，对前面创建的草图进行拉伸，要穿过曲面，如图9所示。

 图9 拉伸

第六步：修剪

使用“造型”页面下的“修剪”命令，通过缝合曲面对拉伸实体进行修剪，获得下图10造型。

 图10 修剪

第七步：布尔运算

显示实体后，使用“造型”页面下的“组合”命令，进行布尔加运算，如图11所示。

 图11 布尔运算

第八步：倒圆角

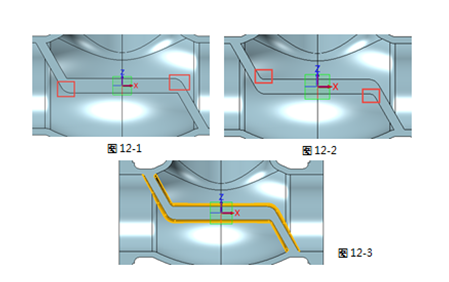

对图12所示位置分别进行倒20mm、10mm、5mm的圆角。

 图12 倒圆角

第九步：绘制草图

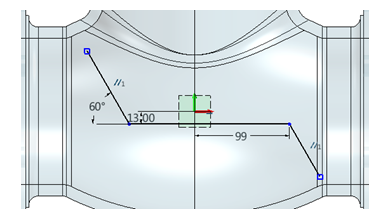

在XZ工作平面上绘制草图（图13）。

 图13 绘制草图

第十步：旋转

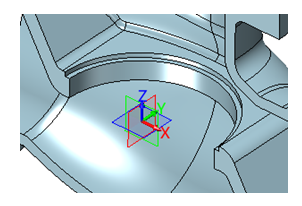

切除 使用“造型”页面下的“旋转”命令，进行旋转切除，如图14所示。

 图14 旋转切除

第十一步：镜像

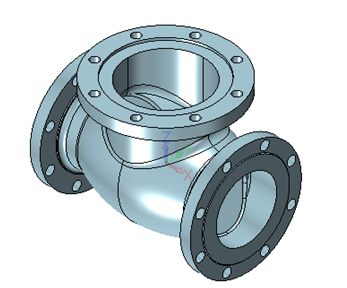

使用“造型”页面下的“镜像”命令，以XZ工作面平为镜像平面进行镜像操作，如图15所示。

 图15 镜像

第十二步：视觉样式

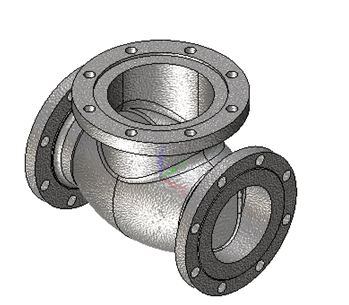

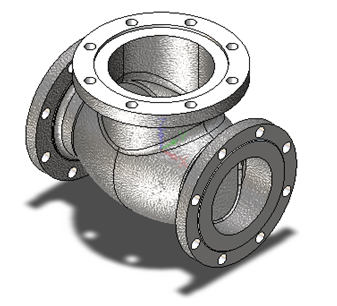

使用“视觉”样式页面下的“金属（铸造）”视觉样式，对零件进行视觉样式的添加（图16）。

 图16 金属（铸造）视觉样式

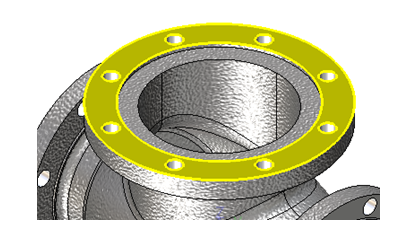

使用“视觉”样式页面下的“铬”视觉样式，对零件的接触面和孔面添加视觉样式，如图17所示。

 图17 “铬”视觉样式

第十三步：创建草图

在高亮表面创建如图18所示草图。

 图18 创建草图

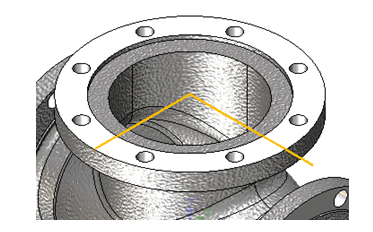

在图19所示象限绘制两条互相垂直的曲线。

 图19 绘制草图

第十四步：命名剖面曲线

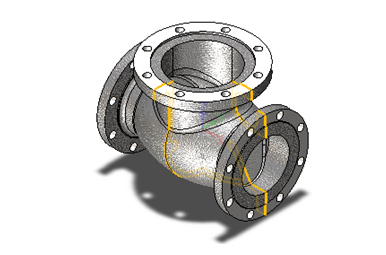

使用“线框”页面下的“命名剖面曲线”命令，拾取上一步的草图创建命名剖面曲线（图20），命名为“Valve”。

 图20 命名

第十五步：材料

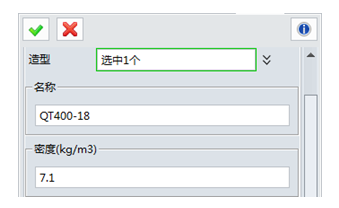

在属性下拉菜单下进入材料命令设置材料，设置材料为“QT400-18”，密度为“7.1”，如图21所示。

 图21 材料设置

到此，本实例中的阀体就全部完成建模了，希望大家通过本篇实例的操作学习，熟练掌握建模的相关操作命令。在下篇文章中，我们再针对出具工程图的操作跟大家做详细的介绍。
