砂轮机是我们在机械制造业最常见的通用机械之一，像砂轮机这类产品的设计一般需要通过三维设计软件来完成，在设计过程中，需要应用到实体造型、钣金、装配、工程图、标准库、渲染等常见的工具模块。中望3D作为一款专业高效的三维CAD设计软件，在建模方面灵活高效，能帮助设计师快速完成产品的设计方案。

我们在本文中将介绍中望3D设计砂轮机这种通用机械的设计思路，希望对大家进行其他机械产品建模设计时有所帮助。

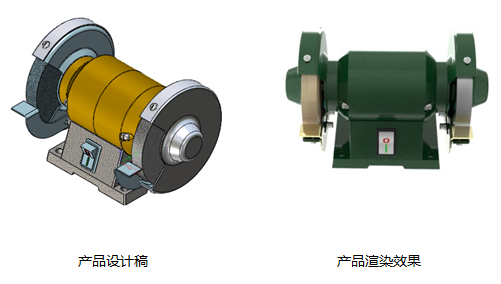

如图1所示，这是砂轮机的设计稿以及渲染后的效果图。

图1 砂轮机

下面我们来进一步看看砂轮机设计的思路：

第一步：首先，在装配管理器中先构建出一个“基本骨架”装配结构，可参考图2，随后再通过编辑零件的方法，来完成零件结构及细节特征的设计（图3）。

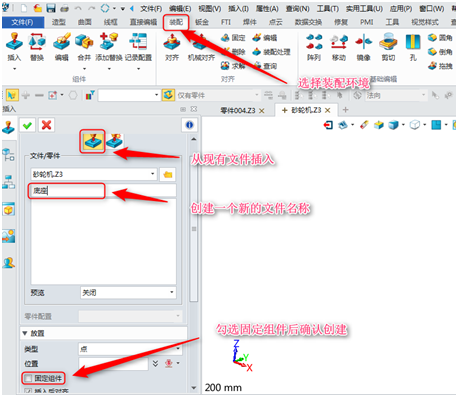

图2 构建基本骨架

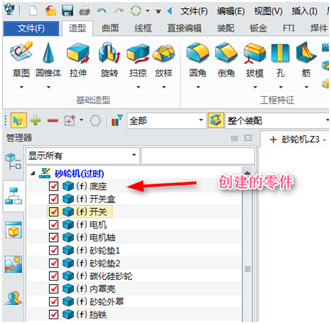

图3 零件创建

依上图所示的步骤，在设计开始之前就创建了装配图，在装配的环境下再把要设计的部件插入设计。

第二步：依次通过造型、钣金等模块设计如下图4-图6中的这些零件特征。

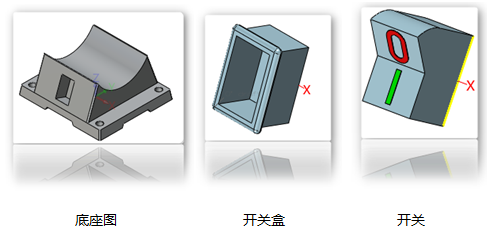

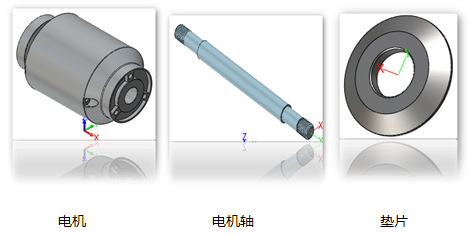

图4 零件1

图5 零件2

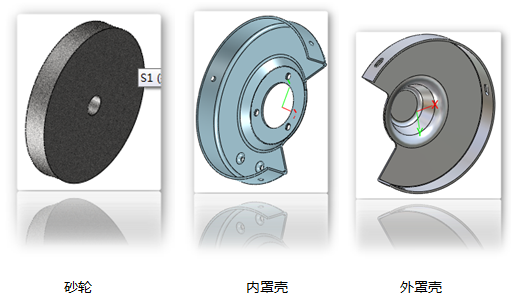

图6 零件3

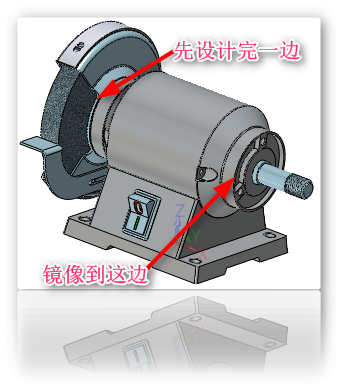

在设计过程中，两个砂轮的部分零件可以只设计其中的一个部位，剩下的部分可以在装配环境里镜像出来（图7），这样能对设计效率的提升大有帮助。

图7 镜像零件

第三步：在3DSource零件库（图8）调入标准件。在绘画完成主体的零部件后，螺丝螺帽我们可以通过调用标准库插入零件的方式来完成。

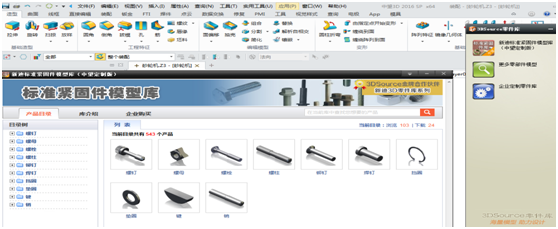

图8 标准库样式图

第四步：进行整体装配任务。在中望3D环境装配中，把一边砂轮零件的紧固件通过“对齐”约束装配上（图9），然后通过“镜像”命令复制已经完成的特征（图10）。

图9装配效果

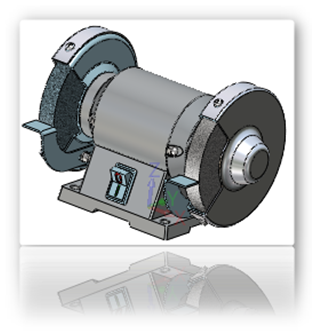

图10 镜像效果

第五步：产品外观渲染是设计工作最后的步骤。中望 3D中有专业渲染工具，通过KeyShot渲染功能，设计师可以做出理想的渲染效果（图11）。

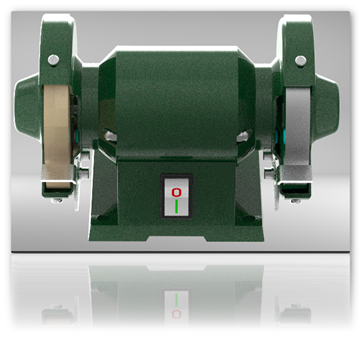

图11 渲染效果

从以上操作我们可以看出，中望3D软件在这种通用机械方面，建模灵活便捷，能更有效帮助设计师快速地将产品设计创意体现出来，给予设计师更多的创意发挥空间，有效提高设计效率。
