混合建模，是三维建模设计中比较高效的一种建模方式。本次课程我们将通过向大家介绍玩具飞机的钣金设计过程，来帮助大家掌握中望3D钣金设计的技巧，以及过程中 对曲面、直接建模、布尔运算等多种建模方式的应用。

本课程将分成上、下两节进行学习，现在，我们先来一起学习上半节设计课程吧。

第一步，新建一个名称为飞机的零件，并保存文件，命名为“Plane”。

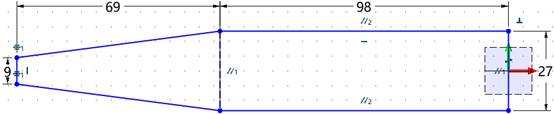

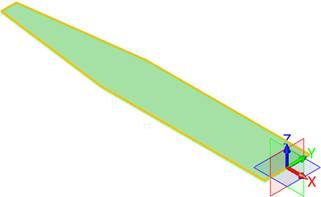

第二步，使用钣金页面下的草图，在XY工作平面上创建草图1，如图1所示。

 图1 绘制草图-1

第三步，使用拉伸平板对上步草图进行拉伸，料厚为反向1mm，如图2所示。

图2 草图拉伸

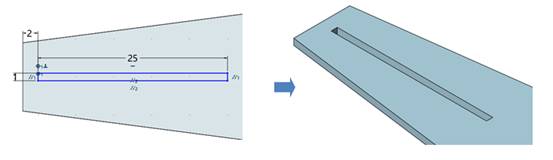

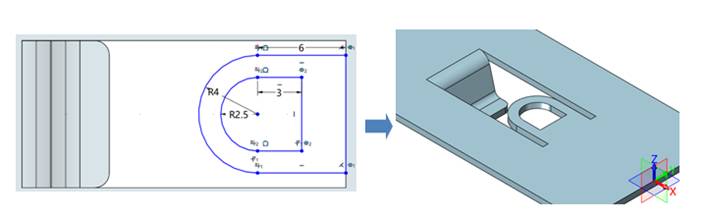

第四步，在钣金上表面创建草图2，并拾取草图2进行拉伸切除，如图3所示。

 图3 草图拉伸切除-1

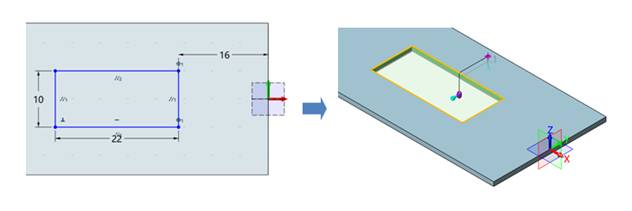

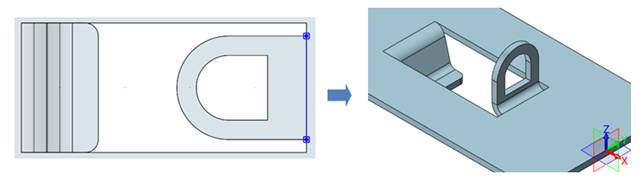

第五步，在钣金上表面创建草图3，并拾取草图3进行拉伸切除，如图4所示。

 图4 草图拉伸切除-2

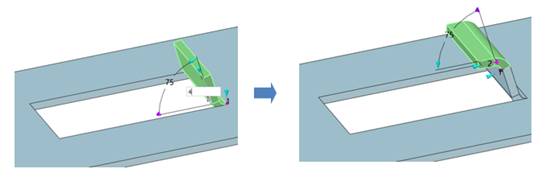

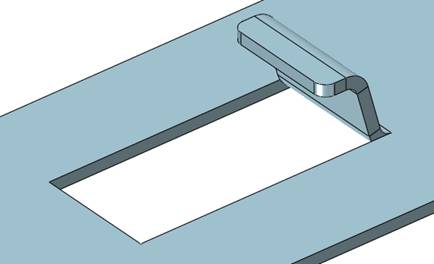

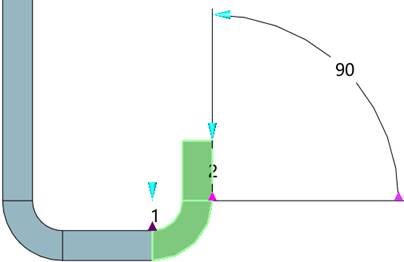

第六步，使用全凸缘，拾取上步矩形切口的边，折弯半径为1mm，往下折弯75°，长度为4mm；再此使用使用全凸缘，拾取上步折弯边，折弯半径为1mm，角度为75°，长度 为2mm，效果如图5所示。

 图5 全凸缘操作-1

第七步，使用圆角，倒圆角半径为1mm，拾取边，如图6所示。

 图6 倒圆角操作-1

第八步，在钣金上表面创建下面草图，并使用拉伸平板对此草图进行拉伸，与基体合并，料厚为反向为1mm，如图7所示。

图7 创建草图、基体合并

第九步，在钣金上表面创建下面草图，绘制直线，退出草图后使用沿线折叠，折弯线在内侧，角度为90°，折弯半径1mm，如图8所示。

图8 创建直线草图、沿线折叠

第十步，使用全凸缘，使用S折弯，半径为1mm，长度为3mm，高度类型为长度，长度为23.5mm，完成后如图9右所示。

图9 全凸缘操作-2

第十一步，再次使用全凸缘，拾取边并反转凸缘，使用简单折弯，半径为1mm，长度为2mm，如图10所示。

 图10 全凸缘操作-3

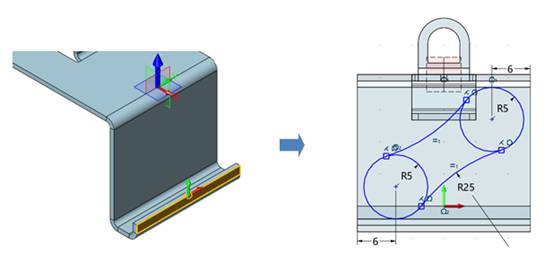

第十二步，在图11左图钣金面上创建草图，方向为Z轴正方向，原点在边缘中心；草图绘制设置参考图11右图所示。

 图11 创建草图-1

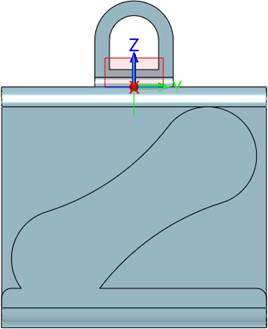

第十三步，对上步草图进行拉伸，拾取草图，拉伸类型为1边，结束点到目标点，拾取目标点，进行布尔运算，如图12所示。

 图12 草图拉伸设置-1

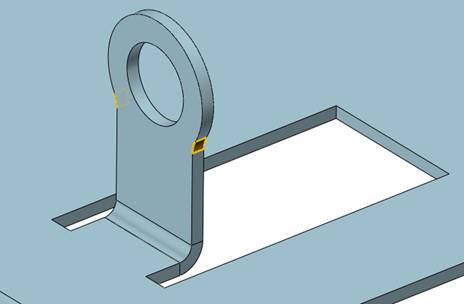

第十四步，拾取边，倒圆角为1mm，如图13所示。

 图13 倒圆角操作-2

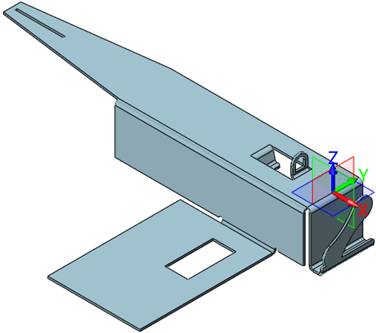

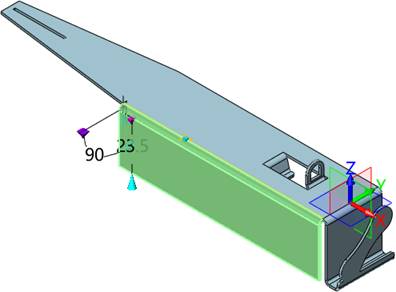

第十五步，使用全凸缘，拾取对称两边同时折弯，长度为23.5mm，如图14所示。

 图14 全凸缘操作-4

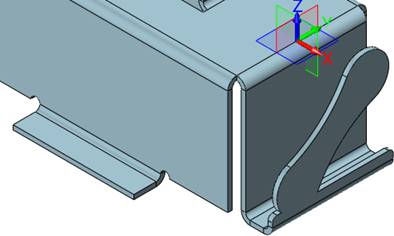

第十六步，使用局部凸缘，宽度类型为起始-宽度，起始距离为15mm，宽度为27mm，折弯半径为1mm，圆形止裂槽直径为2mm，直线段的出差为非0的任意值（这里是使用的是 5mm），如图15所示。

 图15 局部凸缘操作

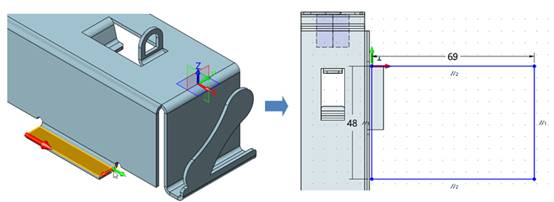

第十七步，在图16左图位置创建草图，使用该图的Z方向和原点位置；草图绘制设置参考图16右图所示。

图16 创建草图-2

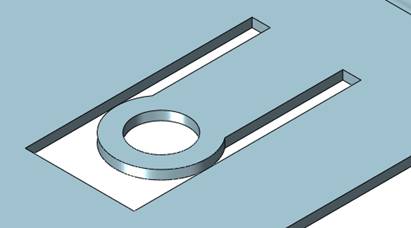

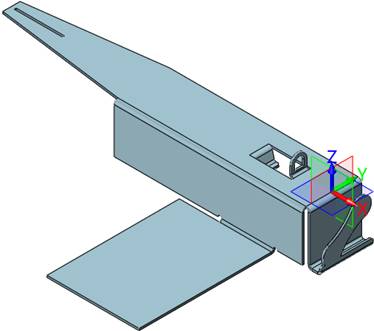

第十八步，对上步草图进行拉伸平板，如图17所示。

 图17 草图拉伸设置-2

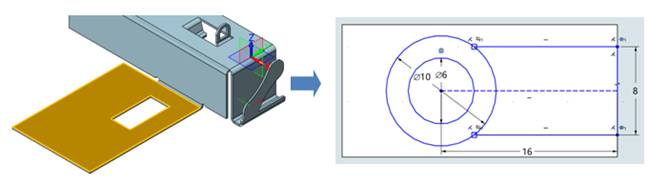

第十九步，在图18左图位置创建草图，使用该图的Z方向和原点位置；草图绘制设置参考图18右图所示。

 图18 创建草图-3

第二十步，对上步草图进行拉伸切除，如图19所示。

 图19 草图拉伸设置-3

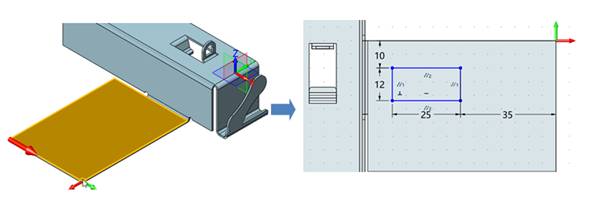

第二十一步，在图20左图位置创建草图，草图绘制设置参考图20右图所示。

图20 创建草图-4

第二十二步，对上步草图进行拉伸切除，如图21所示。

 图21 草图拉伸设置-4

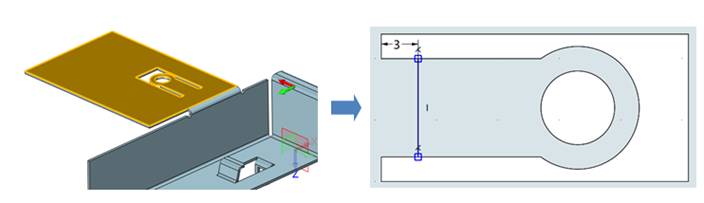

第二十三步，在图22左图位置表面创建草图，绘制一条直线，如图22所示。

图22 创建草图-5

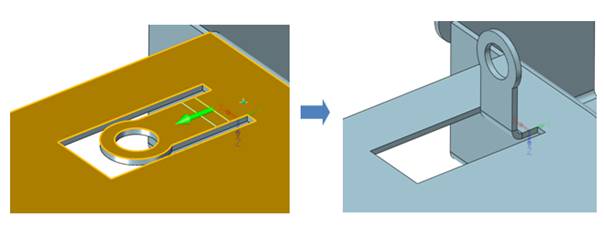

第二十四步，在上步草图上使用沿线折叠，注意折叠方向，如图23所示。

 图23 沿线折叠

第二十五步，拾取边，倒圆角为2mm，如图24所示。

 图24 倒圆角操作-3

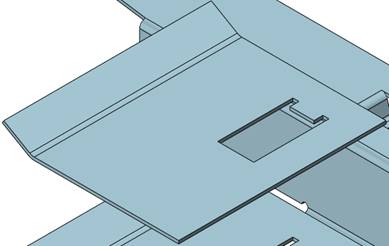

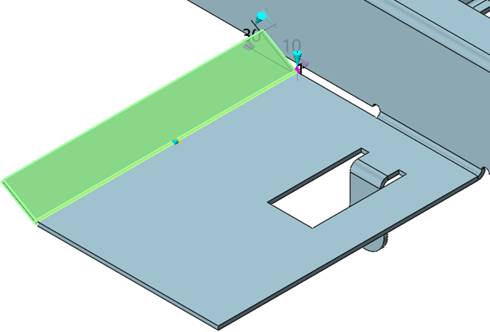

第二十六步，使用全凸缘，折弯半径为3mm，角度为30°，长度为10mm，如图25所示。

 图25 全凸缘操作-5

第二十七步，复制图26的三个钣金面。

 图26 复制钣金面

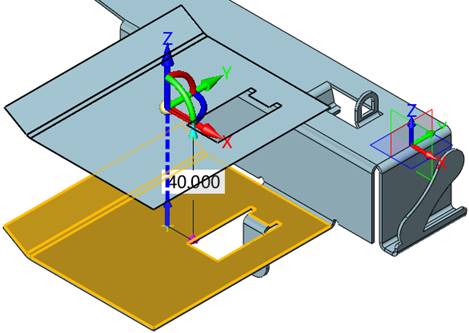

第二十八步，使用抽壳，厚度设置为-1mm，如图27所示。

 图27 抽壳操作

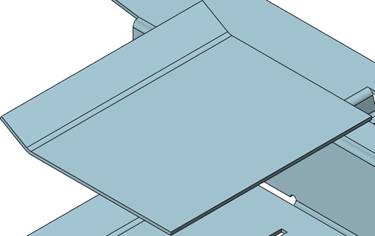

第二十九步，拾取中间部分的面进行简化，如图28所示。

 图28 简化

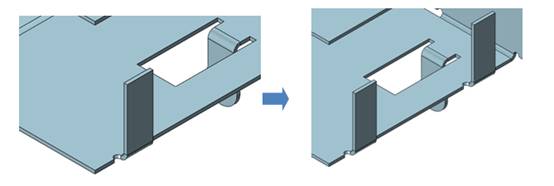

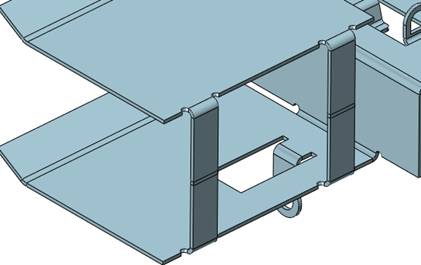

第三十步，分别使用局部凸缘，宽度类型为起始-宽度，起始距离为8mm，宽度为8mm，内部高度为20mm，止裂槽直径为2mm，在两头依次创建两个局部凸缘，如图29所示。

 图29 创建局部凸缘-1

第三十一步，使用上步一样的参数，在图30所示位置的钣金边缘再创建两个局部凸缘 ，如图30所示。

 图30 创建局部凸缘-2

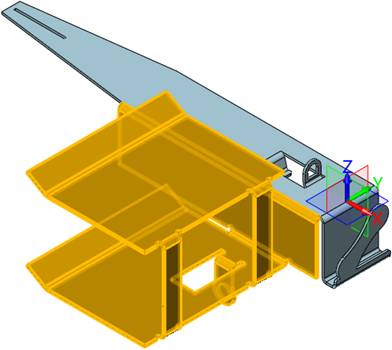

第三十二步，使用组合，对上面机翼进行布尔运算，和其它部分形成一个整体，如图31所示。

 图31 整体组合

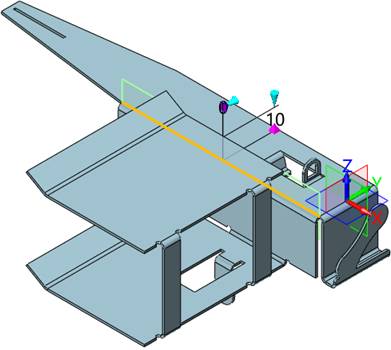

第三十三步，使用拉伸，轮廓为图32的边，对称拉伸10mm。

 图32 对称拉伸

第三十四步，使用分割，以上步的曲面做为分割面，把机翼部分造型分割开，如图33所示。

 图33 分割造型

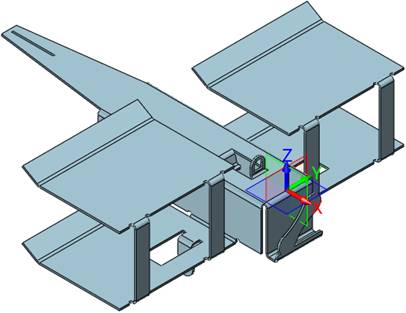

第三十五步，对机翼进行镜像，然后和机身进行布尔运算，如图34所示。

 图34 镜像操作

到此，这个典型的混合建模钣金上半节设计课程就完成了，在下节教程中，我们将继续进行钣金飞机设计下半节课程的操作介绍。
