我们在日常绘图工作中，除了正常使用软件提供的工具选项板之外，还可以根据工作需要进行自定义，把最常用的对象（如命令、Lisp工具、或图形等）放置在自定义工具选项板里面，以供日常工作中随时调取使用，提高绘图效率。

以下以中望CAD为例，为大家具体介绍创建和设置自定义工具选项板的操作过程。

第1步：调出工具选项板。可用快捷键Ctrl+3调出工具选项板，或是在【工具】菜单下找到命令进行启动。

图1　【工具】菜单下的【工具选项板窗口】

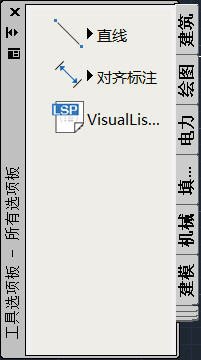

工具选项板打开后如下图：

图2　工具选项板界面

第2步：新建选项板。鼠标移动到工具选项板页面右方标签处，进入右键菜单的“新建选项板”，新建一个属于你自己的工具选项板。

图3　右键菜单的新建选项板

第3步：重命名选项板。在弹出的对话框里给选项板命名，可根据需要添加一个或多个工具选项板，用不同的名称进行分类。

图4　新建选项板

命名后可通过在标签处右键菜单的“上移”和“下移”来调整该选项板的位置。

图5　右键菜单的上移和下移选项

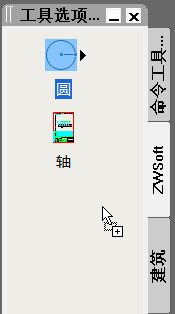

第4步：根据需要拖动最常用的对象到工具选项板。可将以下任意一项拖动到工具选项板：几何对象（例如直线、圆和多段线）、标注、图案填充、渐变填充、块、外部参照或光栅图像。

图6　拖动工具到工具选项板

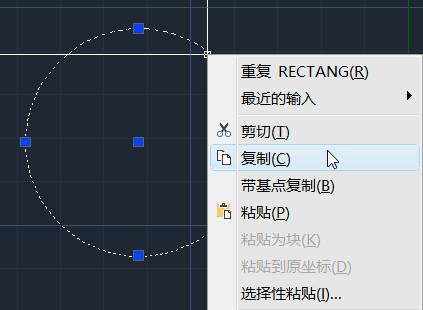

对于命令类型的自定义工具选项板制作，首先要运行一次该命令，如下图运行了一个“绘制圆”的命令，随意绘制一个圆后，拾取该圆进行“复制”。

图7　绘制圆

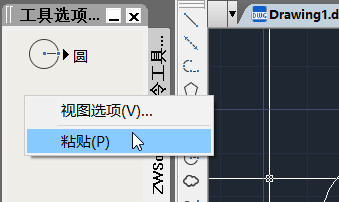

然后到工具选项板位置进行“粘贴”。

图8　把圆粘贴到工具选项板中

那被运行的命令就被收录到你所建立的工具选项板中去了。

图9　运行命令被收录到工具选项板

总结：工具选项板提供了一种用来组织、共享和放置块、图案填充及其他工具的有效方法，工具选项板还可以包含由第三方开发人员提供的自定义工具。通过自定义工具选项板，我们可以把最常用的对象进行分类，放置在最显目的位置，以方便调用，达到提高工作效率的目的。
