利用中望3D隐藏命令有效出图
返回江苏某公司是专业电路板的制造厂家，设计师们日常工作中会接到客户发来的不同格式的三维模型文件，使用软件读取文件后需要进行不同部分的拆分出图，并且导出DWG格式文件。针对此种情况，中望3D提供了设计师们多种出图的方式方法。
今天先给大家介绍其中一种方法：借助“隐藏”命令进行拆分出图。我们先来看看需要拆分的三维模型情况，如图（1）所示
图（1）
模型分为线路板与孔板两部分，需要将他们拆分开来进行二维出图，最终所需二维图效果如图（2）所示（左边为线路板，右边为孔板）
图（2）
接下来，我们详细看看如何通过“隐藏”命令达到所需图的效果。
首先，点击“DA工具栏”上的“隐藏”命令，选择下面的孔板为隐藏对象，进行隐藏，此时，可借助过滤器切换为“造型”来快速选择
图（3）
图（4）

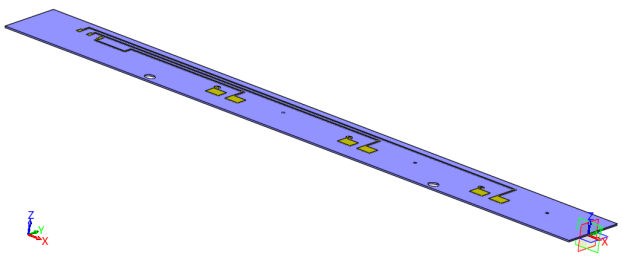

隐藏孔板后，留下的线路板情况如图（5）所示
图（5）

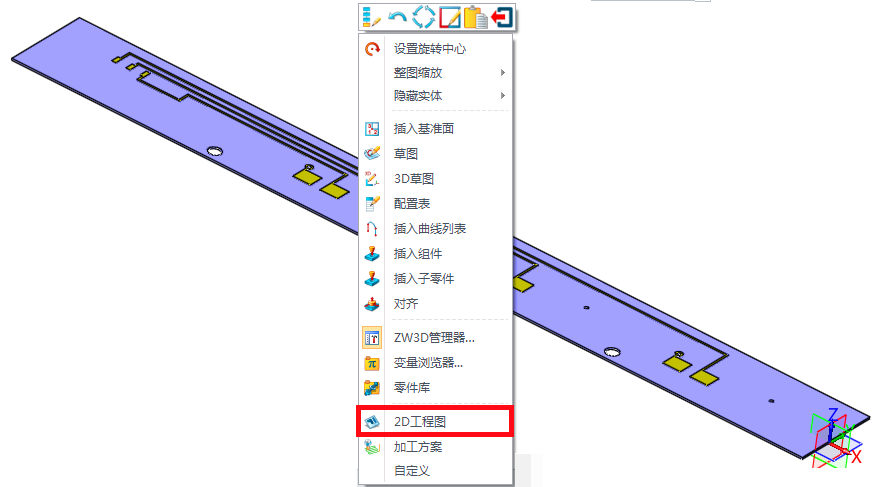

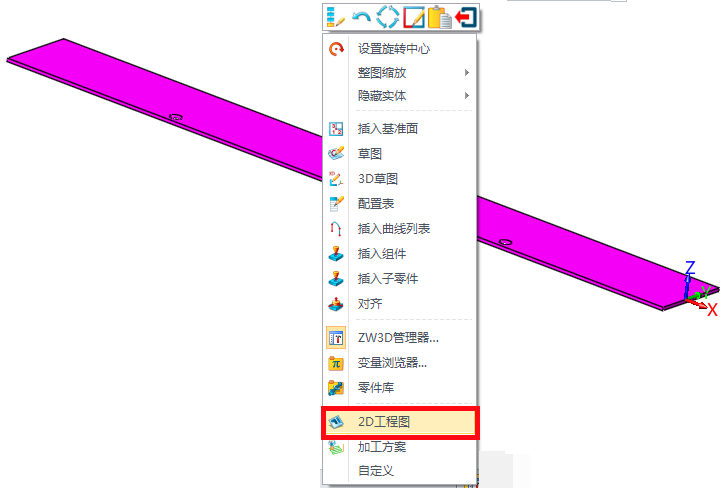

接着在工作区空白处点击右键，选择右键菜单中的“2D工程图”
图（6）
选择“默认”（可根据实际情况选择其他的模板），进入工程图界面
图（7）

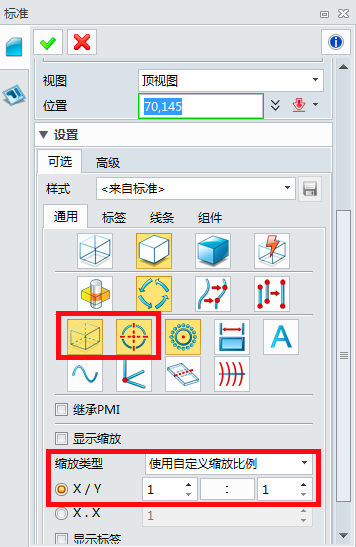

在对话框中的“通用”页签中点击红框所示按钮，使他们弹起处于未被选择的状态，同时设置所需比例
图（8）
设置完成后，放置所需三视图如图（9）所示
图（9）
点击“投影”命令，将线路板背面的形状进行出图
图（10）
将对话框中红框所示按钮弹起处于未选择状态，如图（11）所示
图（11）

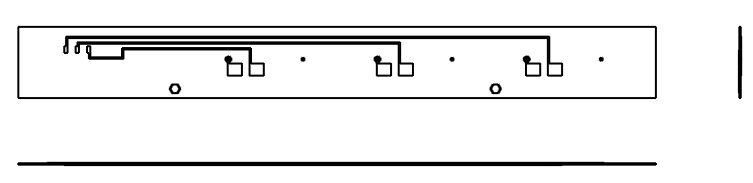

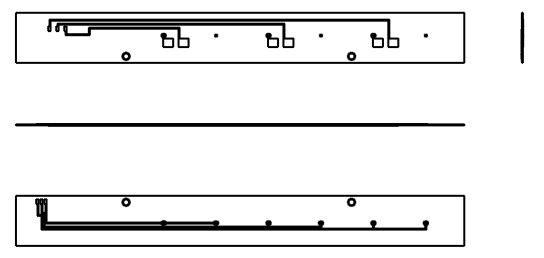

最终结果如图（12）所示
图（12）
点击“退出”按钮回到三维建模界面
图（13）
接着，点击图（14）所示隐藏命令旁的黑色小三角，选择“转换实体可见性”，以便显示孔板
图（14）

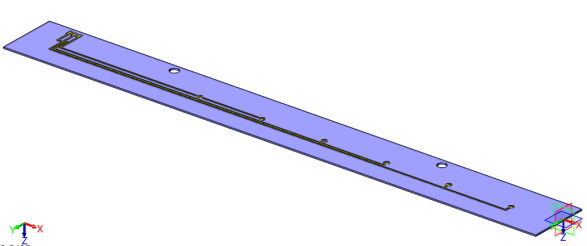

孔板模型如图（15）所示
图（15）

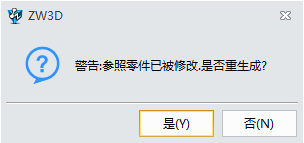

同样，在工作区空白处点击右键，选择右键菜单中的“2D工程图”，当提示警告时，选择“否”，进入工程图界面
图（16）
图（17）
点击工程图绘图区左下角的加号，如图（18）所示，新建图纸，以便用来生成孔板的视图
图（18）
点击“布局---标准”命令进行视图的生成
图（19）

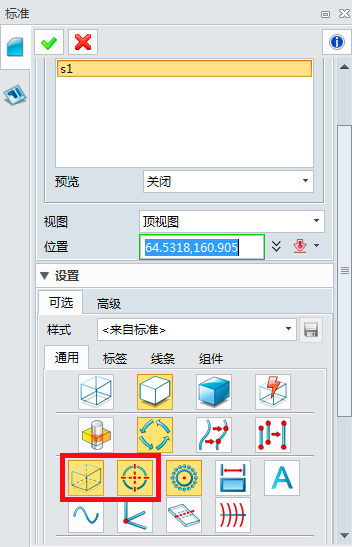

在对话框中点击红框所示按钮使之弹起处于未选择状态，生成如图所示的孔板视图
图（20）
孔板三视图如图（21）所示
图（21）

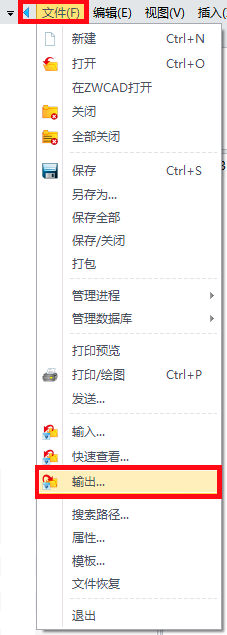

最后，我们来看看如何导出为DWG格式文件。点击菜单“文件---输出”命令，打开对话框
图（22）

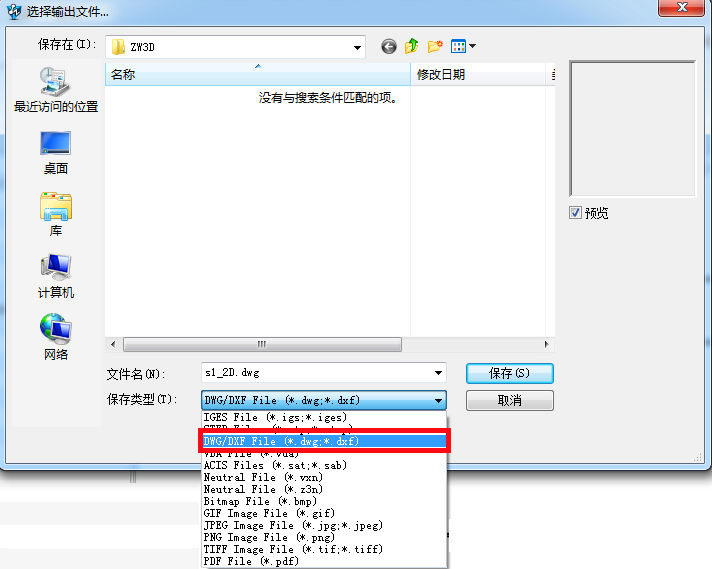

设置保存的“文件名”以及“保存类型”为DWG，点击“保存”
图（23）

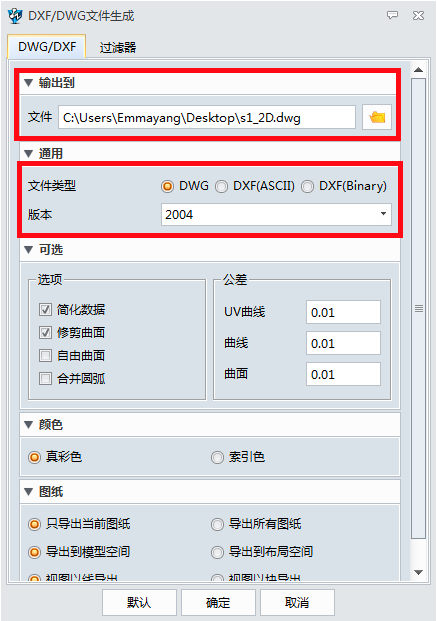

设置保存路径以及输出版本等相关信息后，点击“确定”即可输出所需二维文件。
图（24）
综上所述，灵活的使用“隐藏”命令，不但可以让我们的设计高效，也能提供不同部分出图要求的工程师们有效出图。
