前两节课，我们使用中望3D分别完成开环男戒的主体部分和钻石零件相关设计操作，那接下来这次课程，我们来把这两个设计装配起来，形成一个完整的男钻戒。在这节课中，我们主要学习、熟悉中望3D的零件装配功能。

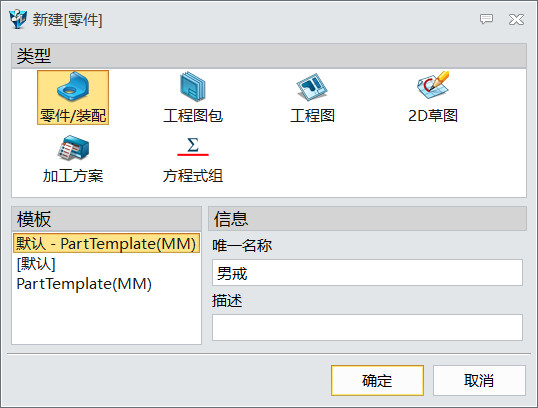

第一步，新建一个名称为男戒的装配文件，并进入该文件。

图1 创建零件

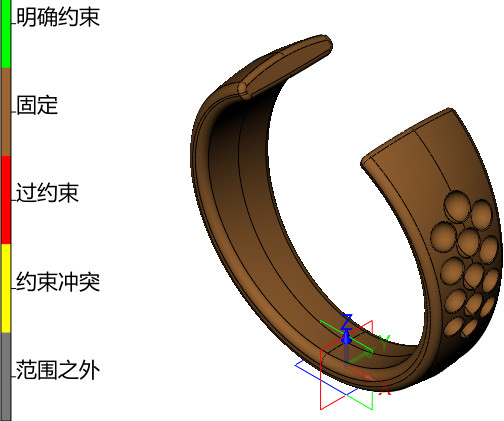

第二步，插入开环男戒零件，并固定组件，如图2所示。

图2 插入零件

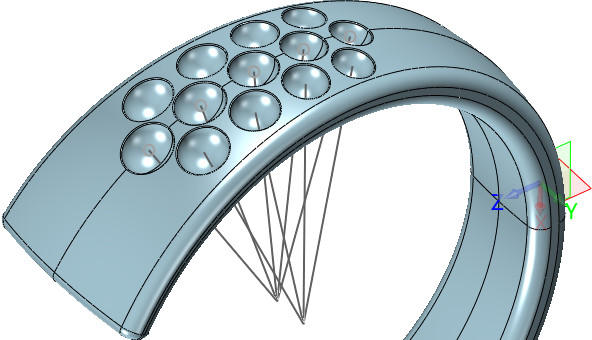

第三步，在装配环境下激活男戒零件，显示草图4和草图6，并关闭标注，如图3所示。

图3 显示草图

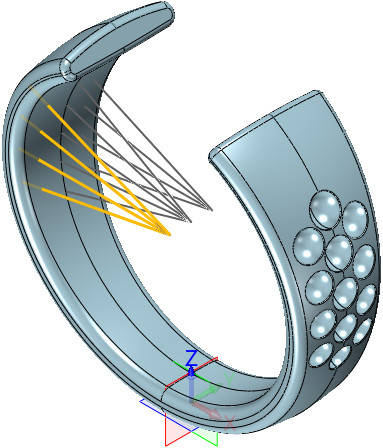

第四步，沿XZ工作平面镜像草图6，如图4所示。

图4 镜像操作-1

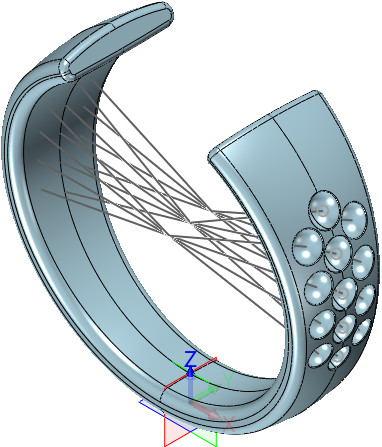

第五步，在对左侧三个草图进行镜像，退出零件界面，进入装配界面，如图5所示。

图5 镜像操作-2

第六步，切换过滤器，使得在装配环境下可以同时捕捉到零件和组件对象。

图6 切换过滤器

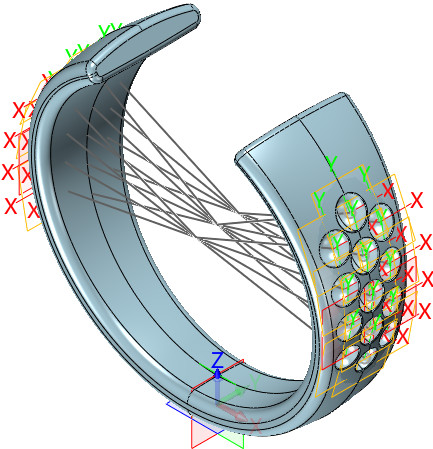

第七步，在直线的端点上依次创建工作平面，如图7所示。

图7 创建工作平面

第八步，逐个插入钻石零件到男戒装配下，插入钻石类型为坐标，插入后固定组件，如图8所示。

图8 插入钻石零件

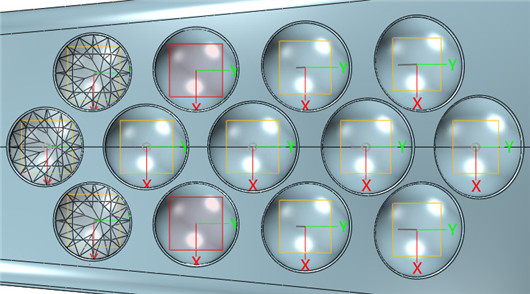

第九步，完成两侧1.3钻石的装配，如图9所示。

图9 钻石装配-1

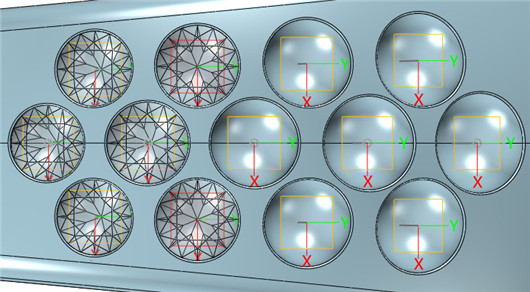

第十步，完成两侧1.4钻石的装配，如图10所示。

图10 钻石装配-2

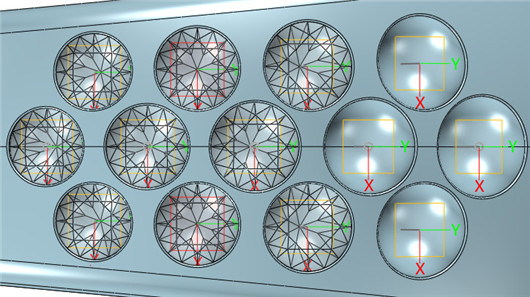

第十一步，完成两侧1.5钻石的装配，如图11所示。

图11 钻石装配-3

第十二步，完成两侧1.6钻石的装配，如图12所示。

图12 钻石装配-4

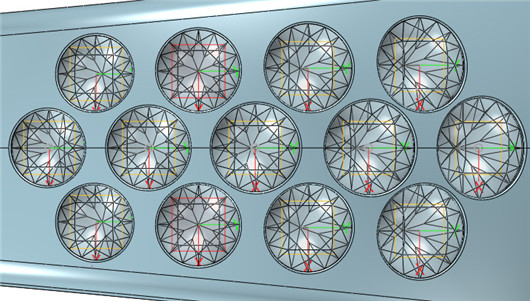

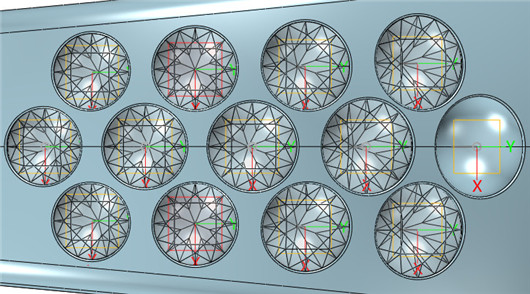

第十三步，完成两侧1.7钻石的装配，如图13所示。

图13 钻石装配-5

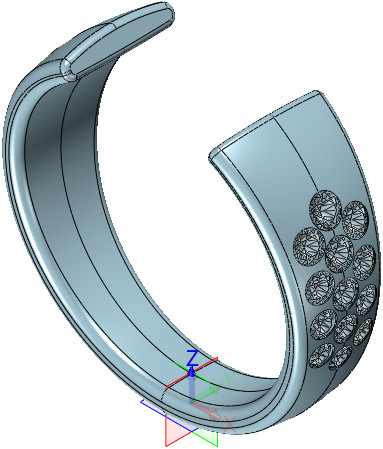

第十四步，完成零件装配后到男戒零件里隐藏草图，再回到装配环境下隐藏工作平面和基准面，如图14所示。

图14 隐藏

第十五步，激活开环男戒，修改颜色完成设计，如图15所示。

图15 设计完成

经过三节课的学习，男钻戒的整体设计就完成了，希望通过这个实例教程可以帮助大家进一步掌握建模和装配的技巧，后续教程中我们将在中望3D中学习一款女钻戒的设计，以完成男女钻石对戒的课程。
