为了提高产品的设计质量和设计效率，提高企业市场竞争力，多年来，许多企业一直致力于零件标准化的研究。三维机械设计软件的出现使产品标准化设计产生质的飞跃，中望3D就是优秀的三维设计软件之一。本文就零件三维参数化建模进行探讨，同时利用零件参数化设计建立中望3D零件库，为企业实现敏捷的产品设计提供资源。

插图1-1

1.连杆零件设计 下面我们首先通过中望3D来新建一个连杆零件，然后将连杆参数化，再到装配中使用该连杆标准件。

第1步：

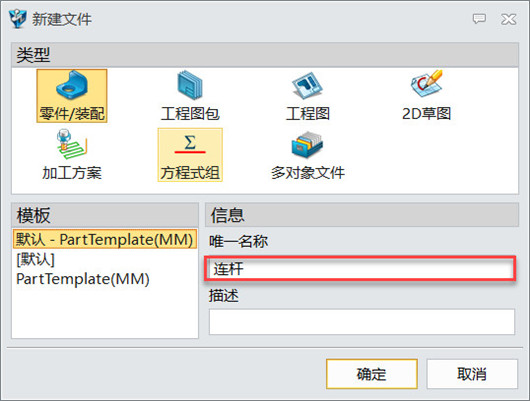

新建一个名称为连杆的零件

插图2-1

第2步：

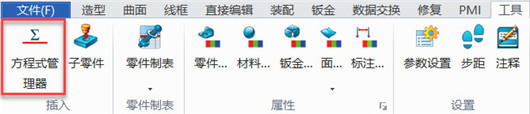

选择工具栏上的方程式管理器命令，进入方程式管理器

插图2-2

第3步：

在方程式管理器中添加L=40，R=10，H=11三个变量

插图2-3

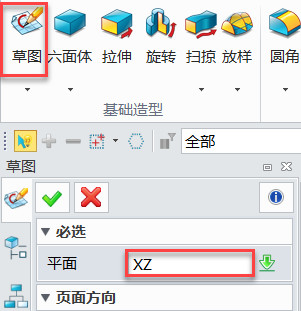

第4步： 新建一个草图，并选择XZ平面。

插图 2-4

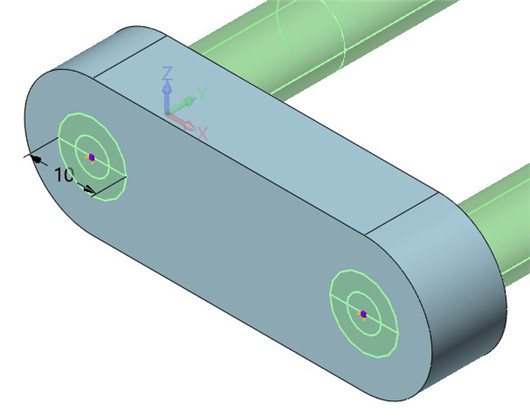

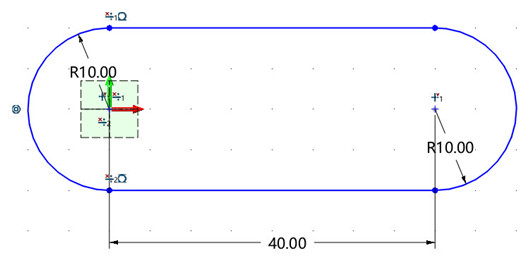

第5步： 在XZ工作平面上创建草图，绘制下图草图进行全约束，其中长度尺寸为L，半径尺寸为R，完成后退出草图。

插图2-5

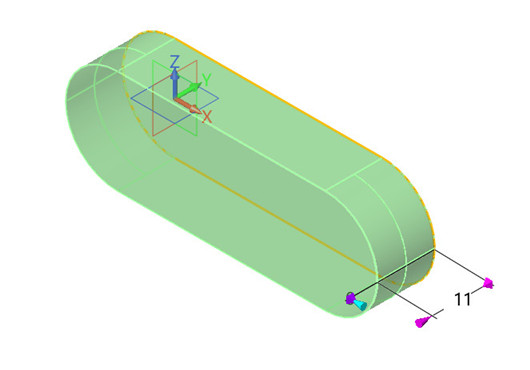

第6步： 对上步草图进行拉伸，拉伸距离为H。

插图2-6

第7步： 在连杆零件上打两个半径为R5的孔

插图2-7

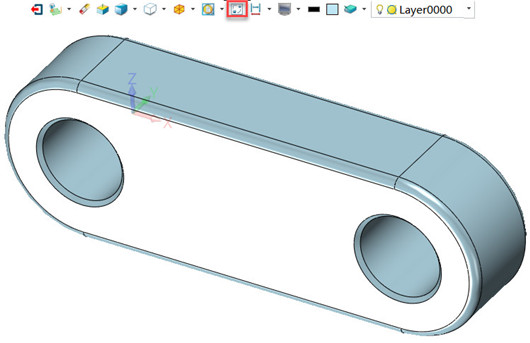

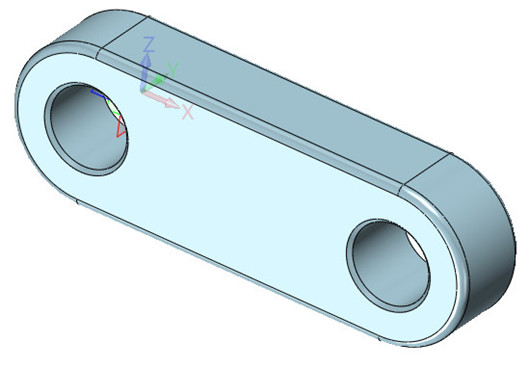

第8步： 对连杆外轮廓倒圆1mm，再对两孔进行倒角0.5mm,完成连杆建模。

插图2-8

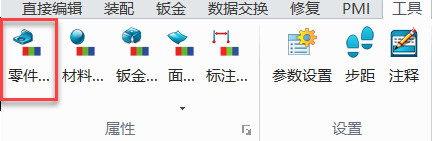

第9步： 在工具栏中选择零件属性

插图2-9

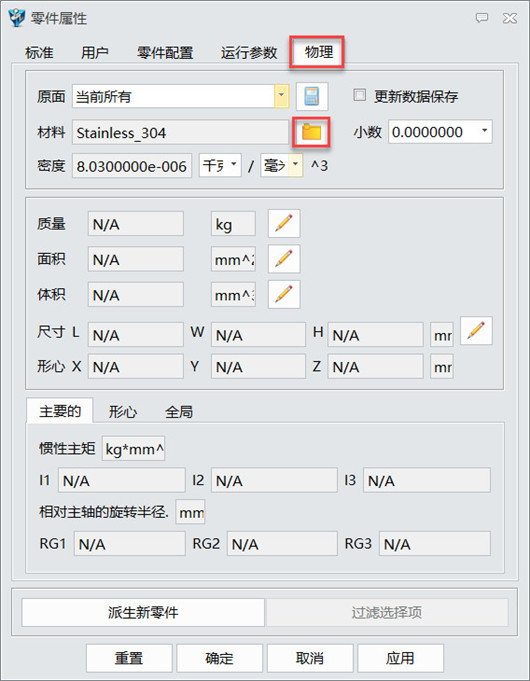

选择零件属性中的物理属性，再选择材料文件夹

插图2-10

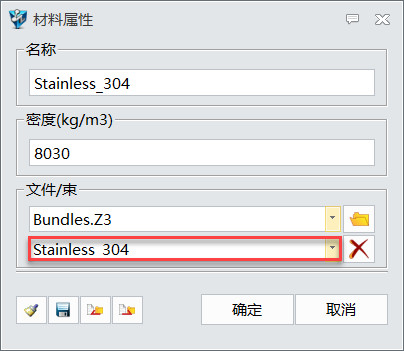

通过下拉菜单，更改连杆材料

插图2-11

2.连杆零件参数化 用中望3D完成连杆建模后，下面我们开始对连杆进行参数化编辑

第10步：

在连杆零件编辑环境中

插图3-1

第11步：

在工具栏中选择零件属性

插图3-2

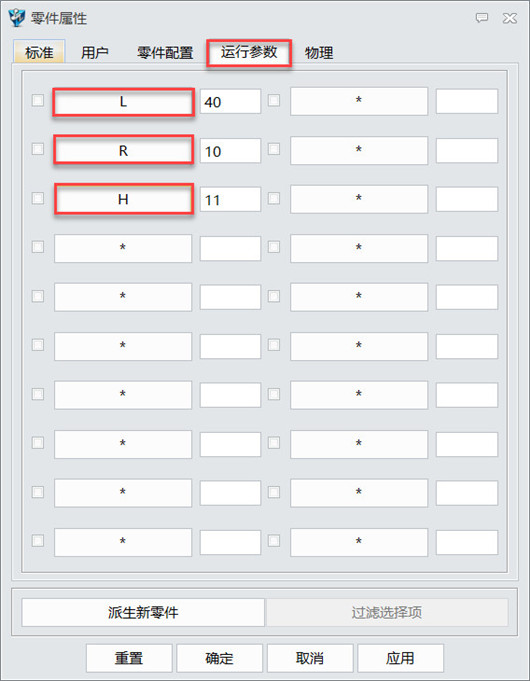

再选择运行参数，将第3步中定义的3个变量分别选中

插图3-3

第12步：

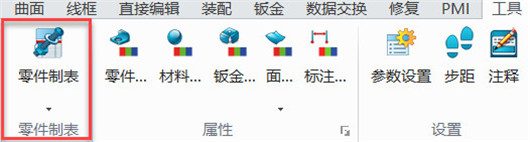

选择工具栏上的零件制表

插图3-4

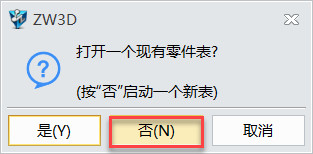

在弹出对话框中选择“否”

插图3-5

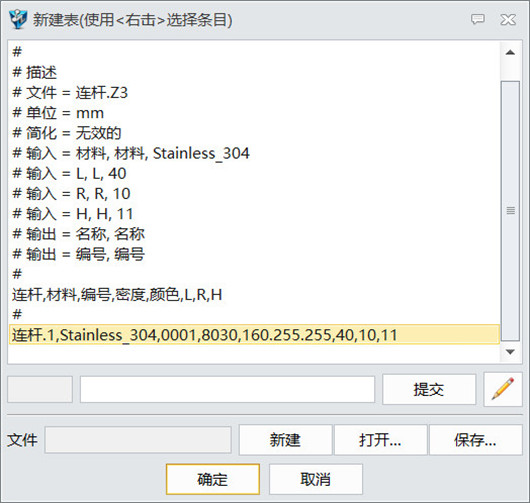

弹出一个新建表

插图3-6

第13步：

鼠标右键单击零件表最后一行参数，选择阵列

插图3-7

第14步：

输入需要变更的参数名称L，输入变更的数量5，并输入增量值为10

插图3-8

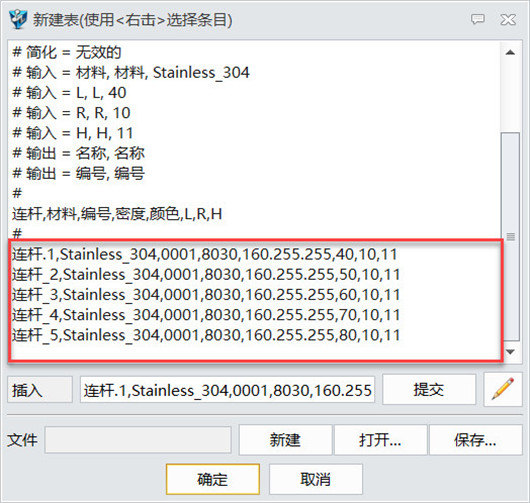

确定后，零件表中自动生成5行参数，每行代表一种连杆

插图3-9

第15步：

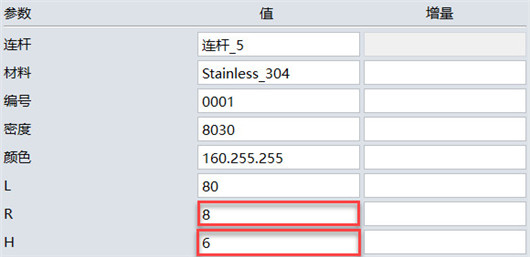

通过鼠标依次双击连杆_2至连杆_5，可以手动修改其它参数

插图3-10

修改后的连杆参数表如插图3-11所示

插图3-11

第16步：

保存上一步所编写的参数表，将参数表文件z3l文件保存到连杆零件目录下

插图3-12

3.参数化连杆的使用

完成了连杆零件的标准化以后，我们就可以在装配中使用它了。在本教程中，我们将在装配-Start中使用连杆标准件。

第17步：

使用中望3D打开附件装配-Start

插图4-1

第18步：

选择装配栏上的零件库按钮

插图4-2

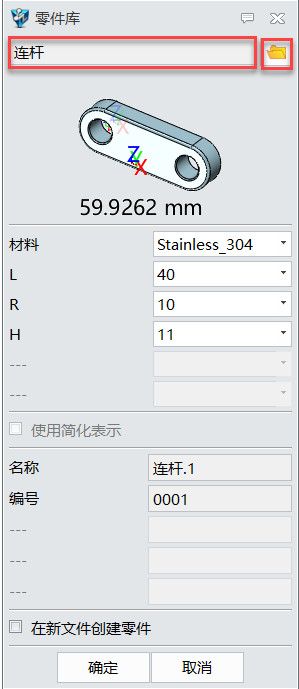

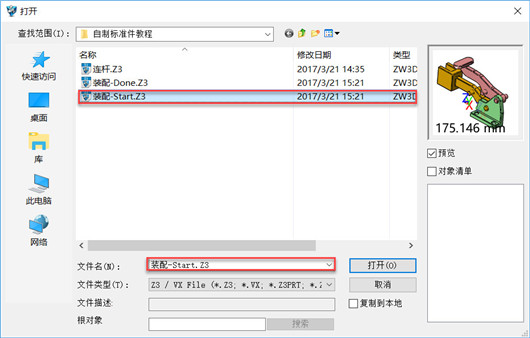

选择文件夹，浏览打开第16步保存的z3l文件，得到连杆零件库界面

插图4-3

第19步：

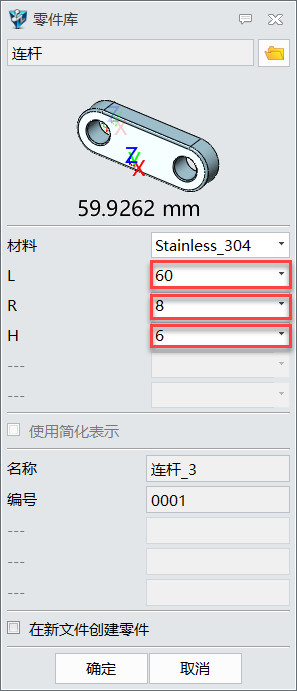

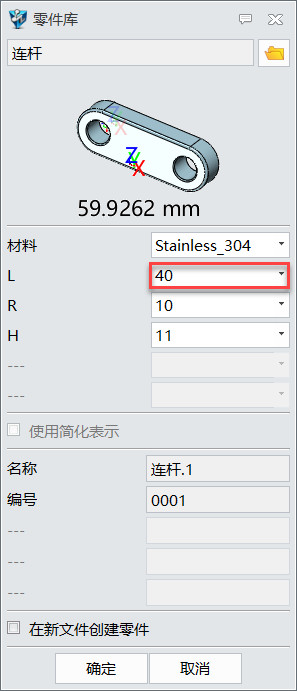

通过下拉框选择来更改所需要的连杆参数，完成选择后确定

插图4-4

第20步：

确定后将所选的连杆放入装配环境

插图4-5

第21步：

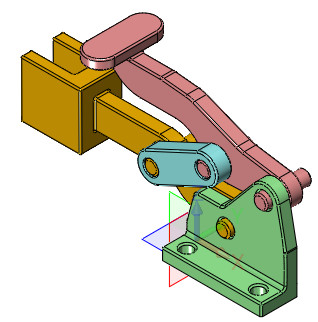

对放入的连杆零件进行装配

插图4-6

第22步：

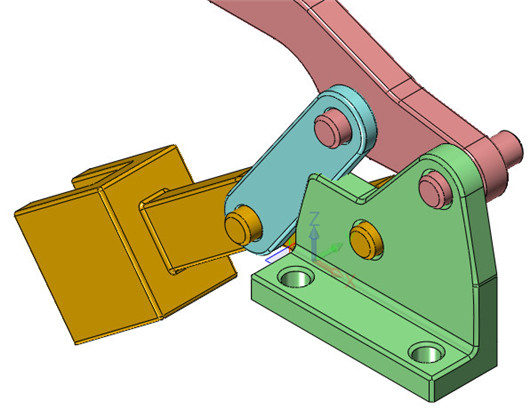

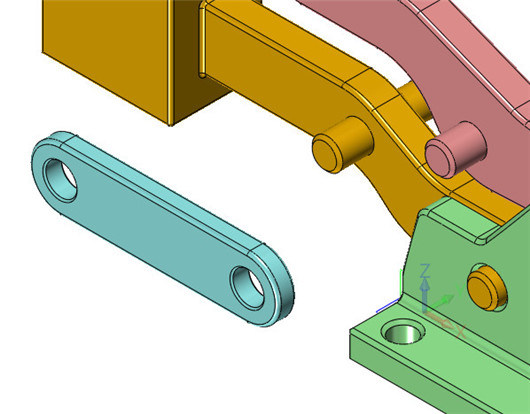

由插图4-6可见，所选的连杆明显产生了干涉，不符合设计要求。再次打开零件库，选择L为40连杆，点击确定。在装配中会调入一个名为连杆_1的零件。

插图4-7

第23步：

新调入的连杆.1不需要放入装配环境中，可以直接使用装配替换来安装新的连杆。

插图4-8

第24步：

选择连杆零件单击右键，在菜单栏中选择替换组件

插图4-9

第25步：

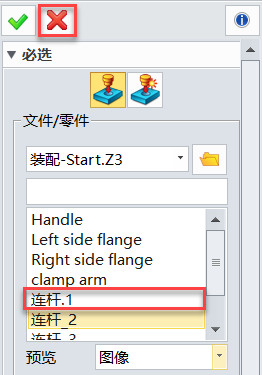

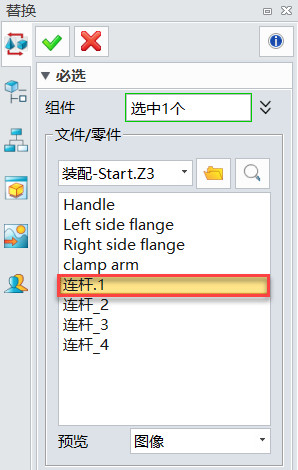

在替换管理器中选择刚才调入的连杆.1，勾选确认即可完成替换，无需重新装配

插图4-10

总结：通过本教程我们发现连杆零件的变更只需要选择相应的参数即可，无需重新编辑零件。企业标准化零件设计的本质是在可变参数的作用下，系统能够自动维护所有的不变参数。标准化零件设计可以大大提高模型的生成和修改的速度，在产品的系列设计、相似设计及专用CAD系统开发方面都具有较大的应用价值。

想了解中望3D更多实用的新功能，请到中望官网下载试用吧！https://www.zwsoft.cn
