“阀”，是工业管路上控制介质流动的一种重要附件，应用广泛，是国家工业经济中不可缺少的重要机械产品。本次课程中，我们将会在中望3D中学习设计一款阀，包括阀主体设计和零件装配，以学习多种回转体的建模方式、基本装配以及装配渲染等操作技巧。由于篇幅原因，本次课程将分上下两部分进行学习，现在我们先来看看阀的主体零件设计的具体操作吧。

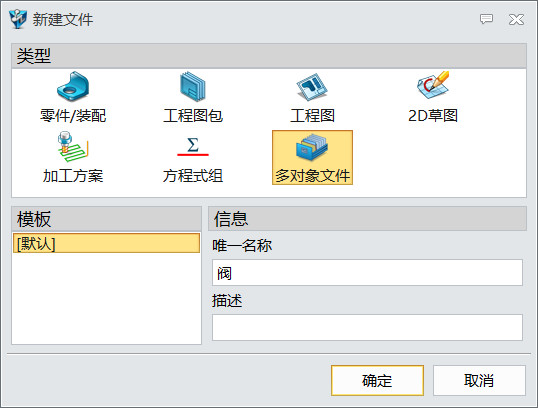

第一步，新建一个名称为阀的多对象文件，如图1所示。

图1 新建文件-1

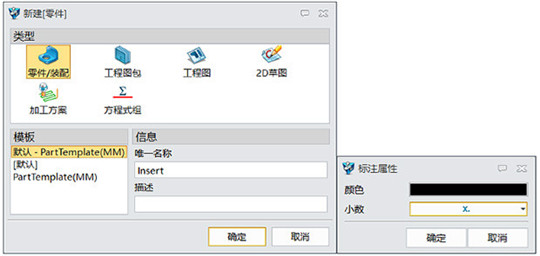

第二步，新建一个名称为Insert的零件，设置标注属性为整数，如图2所示。

图2 新建文件-2

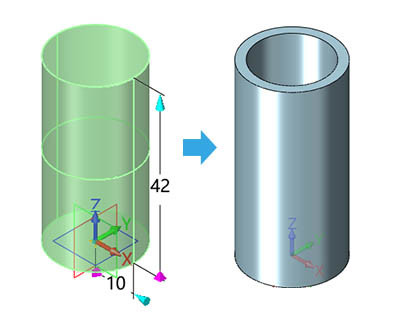

第三步，使用圆柱体，创建一个中心在0,0,0，半径为10mm，高度为52mm的圆柱体，然后对其进行抽壳，厚度为-2mm，上下端面为开放面，完成后退出零件，如图3所示。

图3 抽壳

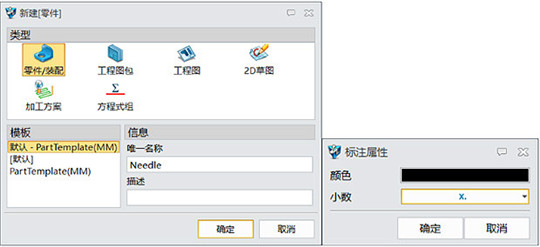

第四步，新建一个名称为Needle的零件，设置标注属性为整数，如图4所示。

图4 新建文件-3

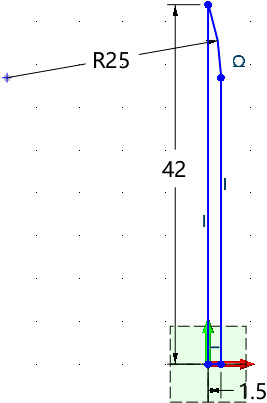

第五步，在XZ工作平面上创建草图，绘制下图草图进行全约束，完成后退出草图，参数如图5所示。

图5 创建草图-1

第六步，对上步草图进行旋转，形成360°的回转体，完成后退出草图，如图6所示。

图6 旋转

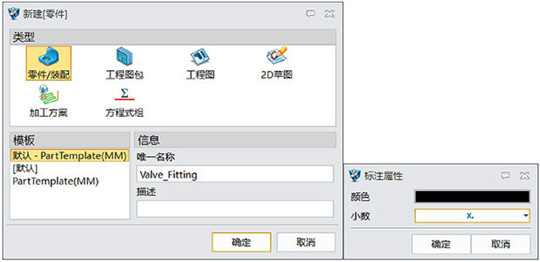

第七步，新建一个名称为Valve_Fitting的零件，设置标注属性为整数，如图7所示。

图7 新建文件-4

第八步，使用圆柱体，创建一个中心在0,0,0，半径为13mm，长度为19mm的圆柱体，对齐平面为XZ工作平面，如图8所示。

图8 创建圆柱体-1

第九步，接着创建一个中心在上步柱体端面，半径为10mm，长度为30mm的圆柱体，和原造型进行布尔加运算，如图9所示。

图9 创建圆柱体-2

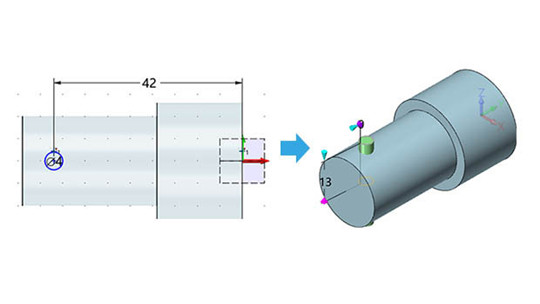

第十步，在XY工作平面上创建草图，绘制下图草图进行全约束，完成后退出对其进行对称拉伸，尺寸为13mm，布尔运算为加运算，如图10所示。

图10 对称拉伸-1

第十一步，对上步拉伸的上下两个凸起进行0.5mm的倒圆角，接着对下图的三条边进行1mm的倒圆角，如图11所示。

图11 倒圆角-1

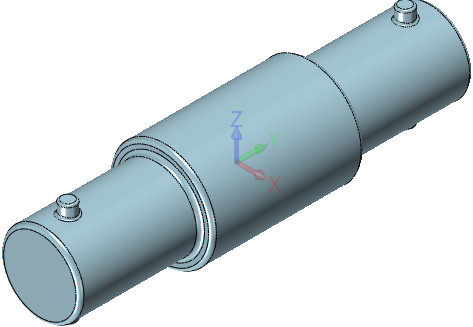

第十二步，对造型进行沿XZ工作平面的镜像，布尔运算为加运算，如图12所示。

图12 镜像

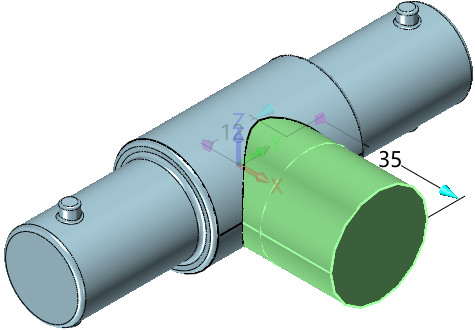

第十三步，使用圆柱体，创建一个中心在0,0,0，半径为12mm，高度为35mm的圆柱体，对齐平面在YZ工作平面，和原造型进行布尔加运算，如图13所示。

图13 创建圆柱体-3

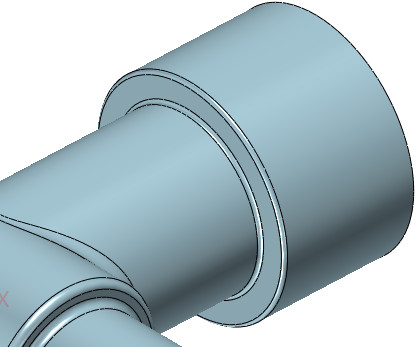

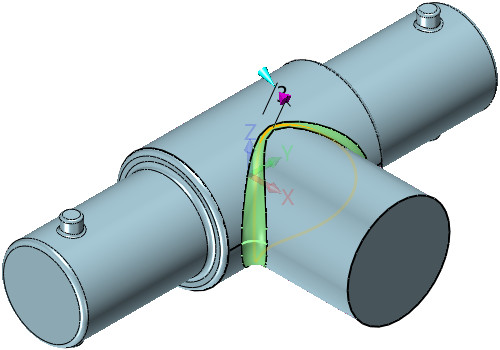

第十四步，对下图的边进行3mm的倒圆角，如图14所示。

图14 倒圆角-2

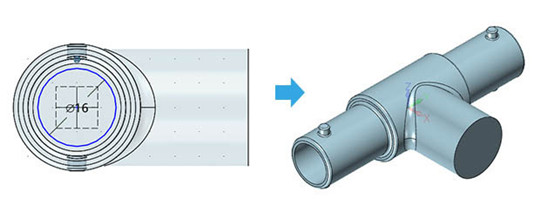

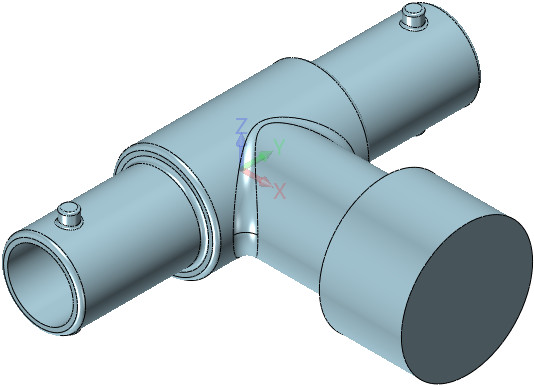

第十五步，在XZ工作平面上创建草图，然后绘制草图进行全约束，完成后退出对其进行拉伸，类型为对称，穿过所有，布尔运算为减运算，如图15所示。

图15 对称拉伸-2

第十六步，在下图圆柱体端面上创建一个圆柱体，半径为16mm，长度为20mm，和原造型进行布尔加运算，如图16所示。

图16 创建圆柱体-4

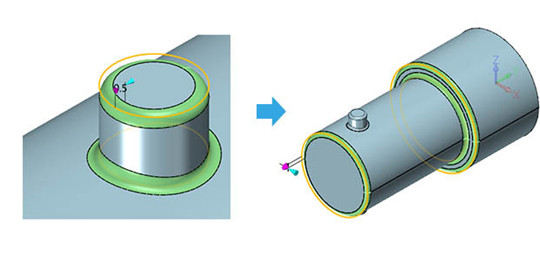

第十七步，对下图两个边进行0.5mm的倒圆角，如图17所示。

图17 倒圆角-3

第十八步，在下图端面上创建草图，绘制草图进行全约束，完成后退出草图，参数如图18所示。

图18 全约束

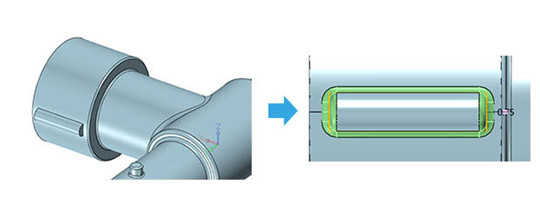

第十九步，对上步草图进行拉伸，类型为2边，从-2mm到-18mm。然后对其拉伸进行倒圆角，半径为0.75mm，如图19所示。

图19 倒圆角-4

第二十步，对上步的倒圆角和拉伸使用阵列特征，类型是圆形阵列，方向是X轴，均匀分布18个，角度为360/18，如图20所示。

图20 阵列特征

到这里，阀的主体零件设计已经完成了大半部分，阀设计的上半节课程也就完成了，通过本节课我们深入学习了中望3D的绘制草图、倒圆角、布尔运算、拉伸等基本功能。在下篇课程中，我们将会继续进行课程剩余装配和渲染部分的学习。
