图层管理在装配与工程图中的应用

经验技巧 2017-12-21 16:37:34 3188
返回

在设计复杂模型时,往往需要对模型设计进行有效图层管理,从而达到更高效的产品设计。 在此前我们学习并掌握图层管理基本操作以及在建模过程中应用,本次课程我们将进一步对图层管理在装配中和工程图中的应用进行学习,进一步提高工程师在设计复杂模型时的工作效率。

1.图层在装配中的应用 打开文件AIC.Z3,我们以次装配为例,来了解和学习,图层在装配过程中的一些应用。

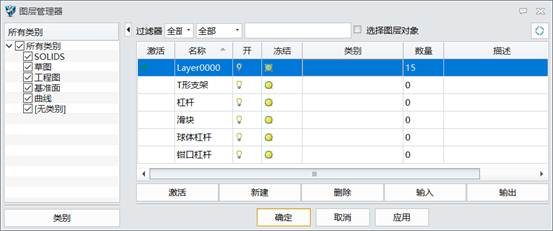

第一步:打开图层,创建杠杆、钳口杠杆、球体杠杆、滑块和T形支架图层,如图1所示。


 图1

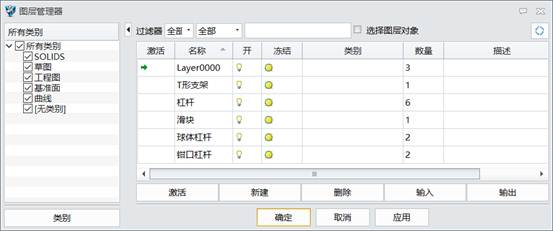

第二步:在装配管理模型树上,拾取各零件,把他们移动到对应的图层中,如图2所示。


 图2

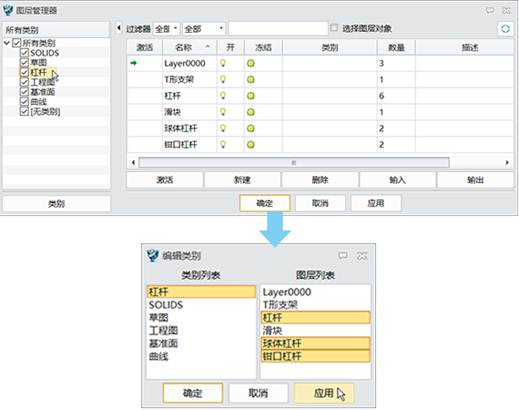

第三步:创建杠杆类别,打开编辑类别,拾取杠杆,在图层列表里拾取要归类到杠杆类别里的图层,如图3所示。


 图3

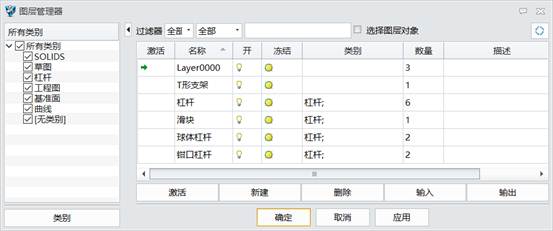

第四步:完成杠杆图层类别下的图层归类,如图4所示。


 图4

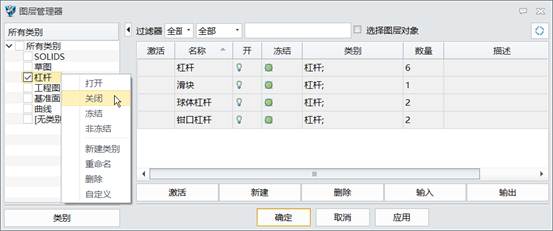

第五步:拾取杠杆类别,进行关闭,我们可以通过类别的操作,统一对类别里的图层进行操作,如图5所示。


 图5

图层在装配中可以管理装配中的单个或多个零件,也可以管理单个或多个子装配,以及装配特征中的各对象。尤其在大装配的情况下 ,通过图层对零件和子装配的分类管理,对装配进行显示和隐藏可视化操作。 2.图层在工程图中的应用

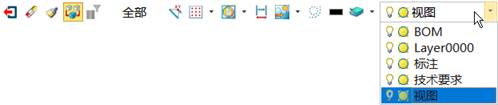

第六步:在这个工程图里,除了零层外,BOM、标注、技术要求和视图4个图层,它们是用户创建的图层,用来管理和名称对应的对象 ,如图6所示。


 图6

第七步:把中望3D的工程图导出为DWG文件后,工程图的图层被带到了DWG文件,图层的对象、颜色、线型等各对象,仍然和中望3D工程图的图层一一对应。如图7所示。


 图7

在工程图里,图层的使用和二维软件图层的使用方法是基本一致的。大家可以根据二维软件的图层使用方法,来使用中望3D的图层。

至此,对于图层高效管理的学习就全部结束了,工程师对图层进行有效管理,可以更便捷控制设计对象的显示和编辑,从而提高绘制复 杂图形的效率以及准确性。
