在产品设计和制造过程中，工程师们经常需要通过三维软件的动态剖切视图功能来分析产品的结构情况。新版本中望3D 2018对动态剖切视图功能进行了全方位的升级，增加了一系列更为方便、智能的功能。 本次课程将以齿轮减速箱为例，让大家来学习新功能的使用。 1.全新的三平面剖切模式 中望3D 2018在原有单面剖切模式、切割面剖切模式、线框平面剖切模式以及轮廓显示剖切模式基础上新增了三平面剖切模式。通过控制参与剖切平面的数量，可以任意组合得到特定的剖切效果，极大方便了工程师们对复杂产品各角度结构的分析对比，提高设计效率，如下图1-3所示。

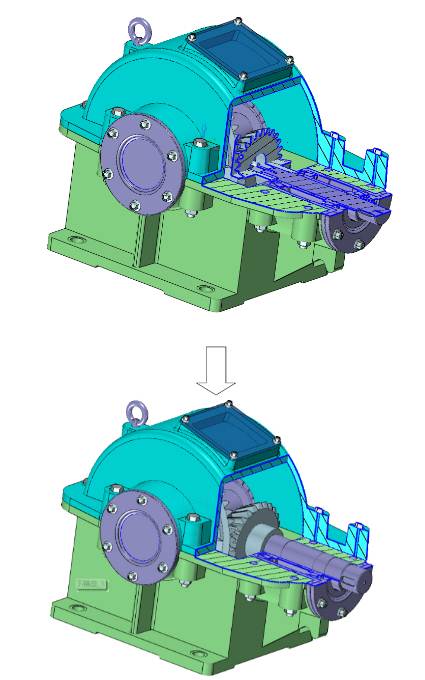

 图1 单平面剖切视图

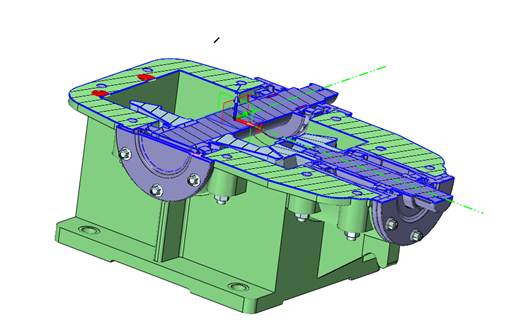

 图2 双平面剖切视图

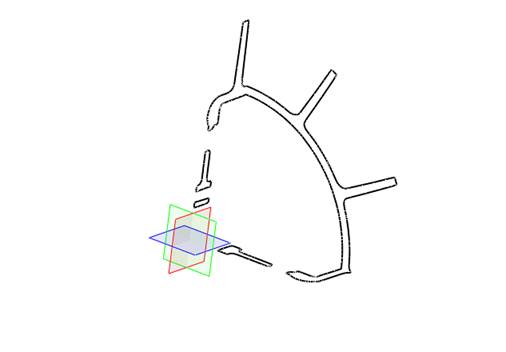

 图3 三平面剖切视图

2.更强的截面曲线转化功能 新剖切模式下，多平面剖切视图越来越普遍，原来的截面曲线转化也作了相应的升级。中望3D 2018支持激活剖切视图的所有可见剖切线，然后一次性转换为线框对象，对比原来的单平面剖切线转换，极大地提高了转化率，实现了所见即所得的设计理念，如图4所示。

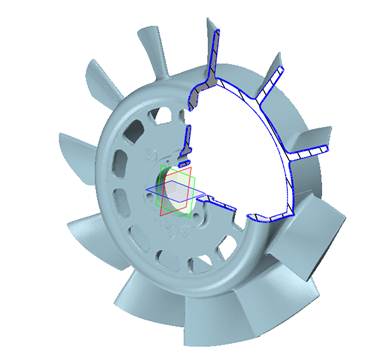

 图4

3.更灵活地剖切对象选择 中望3D 2018提供了剖切对象控制功能，工程师们可以根据需要更加便捷和灵活地控制组件是否参与剖切。通过控制齿轮减速箱的内部组件不参与剖切，还可以看到其完整的内部结构形态，以展现它的原理结构，如图5所示。

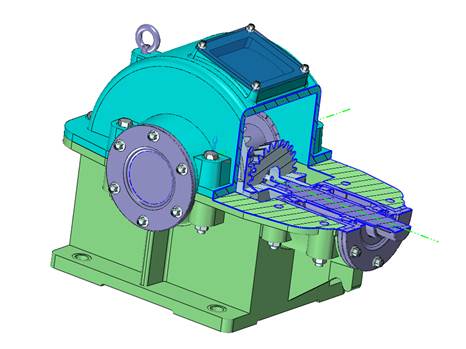

图5

4.更多的剖切对象格式支持 中望3D 2018全面支持STL对象剖切，可以直接观察STL对象内部结构，同时也可以像其他格式对象一样，一次性转换激活剖切视图的所有可见剖切线并进行尺寸测量等相应操作，这极大降低了工程师们对STL对象的分析处理难度，并提高工作效率，如图6-7所示。

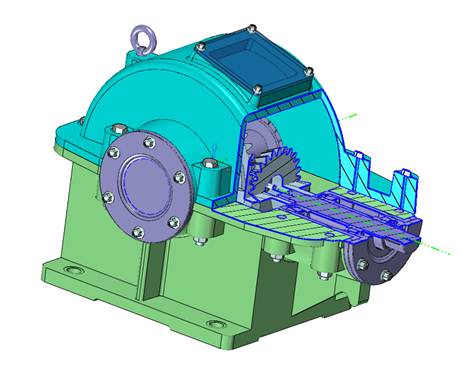

图6

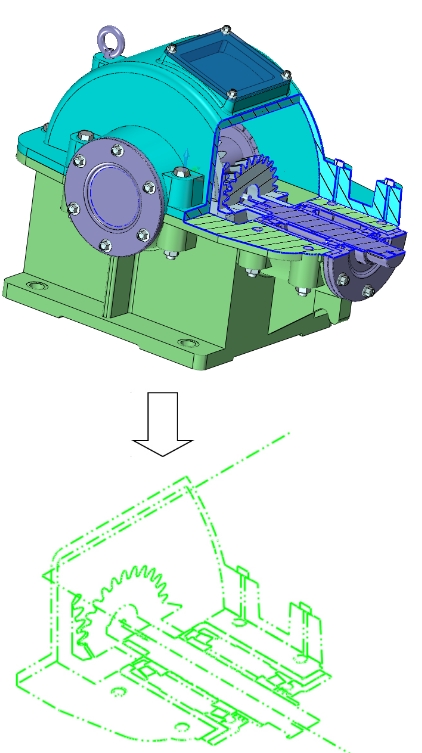

图7

通过上述内容，我们可以看到中望3D 2018提供了更强大的动态剖切视图功能，相信能让大家原来繁琐的产品分析工作变得更加简单。快来试试吧！
