一直都对三维CAD软件有浓厚的兴趣，也自己摸索学习了不少三维CAD软件。接触了中望3D之后，感觉很适合中国人的思路。所以抽时间做了下全国三 维竞赛的赛题题。感觉很上手，作图速度也不亚于世界顶级的三维CAD软件。今天就把2010年秋季全国三维CAD大赛的最后一道题及中望3D的做法贴出 来，大家一起分享一下。
题目如下：

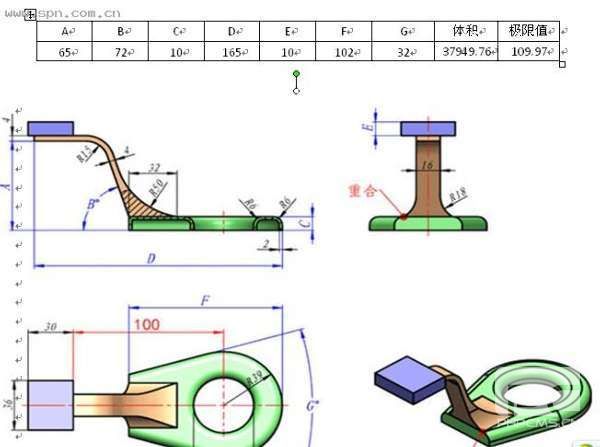

7、参照下图构建立体模型，为便于描述其中的形态关系，用三种颜色表示。其中绿色部分是壁厚为2的等壁厚形体。请问：
1、 模型的体积是多少？
2、 假设模型按照前视图形态放置在水平平台上(即绿色区域的底部接触平台)。如果保障整个模型不倾倒，即整个模型的重心坐标在底面的投影落在绿色部分范围之内，红色尺寸所能达到的最大值是多少？
第一问是求零件的体积，要知道零件的体积就必须先建立模型，因篇幅有限，本文只介绍使用中望软件对该题模型的建立方法。
步骤如下：

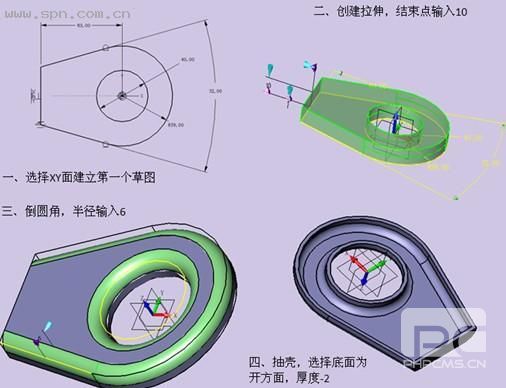

建立第一个实体特征：

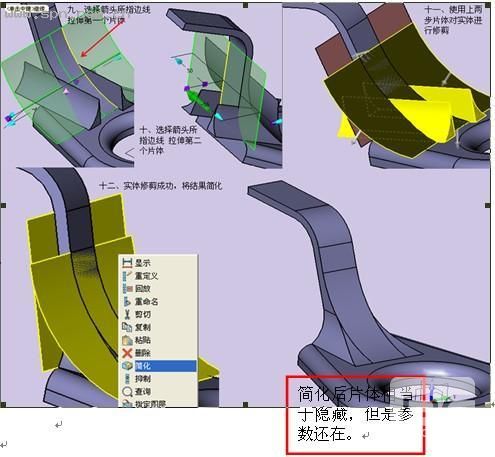

建立第二个实体特征：

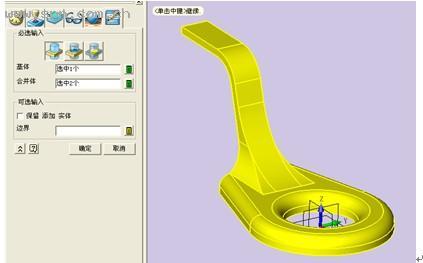

使用组合模型 功能，选择之前做的实体为基体，上一步修剪完成的两个实体为合并体。单击确定，零件合并成一个实体。如图1-21所示。
图1-21

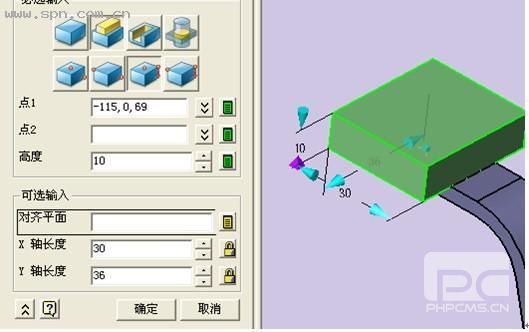

选择六面体功能，建立第三个实体特征。
图1-22
零件完成，并再次检查零件尺寸。
