中望CAD/CAM实用宝典：计算最短刀具长度
返回

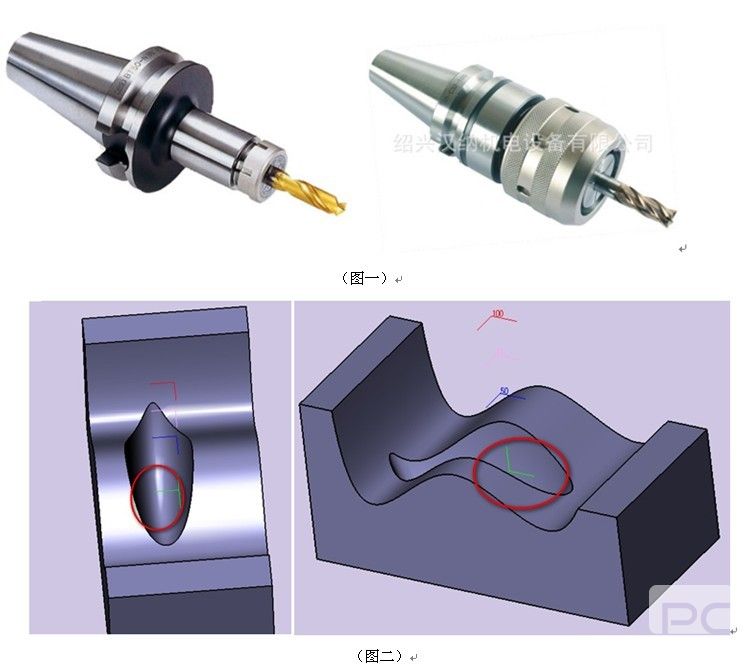

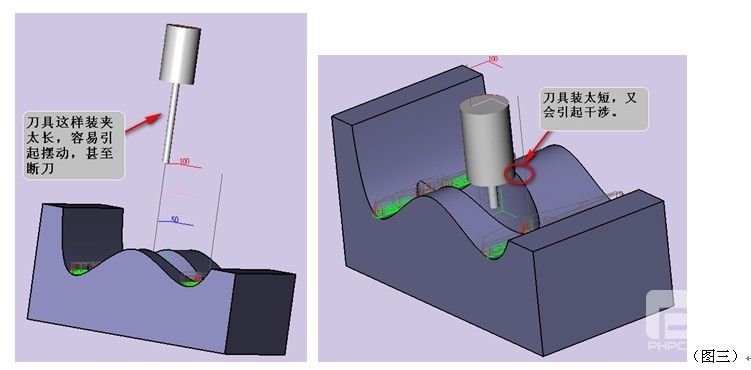

看到这题目，相信很多CAD用户的脑海都会浮现这样一个疑问：为什么要计算最短刀具长度呢？在日常的工厂加工中刀具是这样装夹的（图一）。在加工一些狭窄区域的时候，必须用到比较小的刀具（图二）。装夹刀具的时候我们的刀是装的越短越好，因为越短刀具越稳定，切削性能越好。但是，因为加工深度的问题，又必须把刀具装长点。刀具装得太长或者太短都是不可行的（图三）。如何权衡这个长度，做到尽量短的同时又能保证安全性能？这是很多CAD软件用户在CAD设计过程会遇到的难题。中望3D这款三维CAD/CAM软件拥有实用且强大的功能，为解决这难题提供了切实可行的方案。

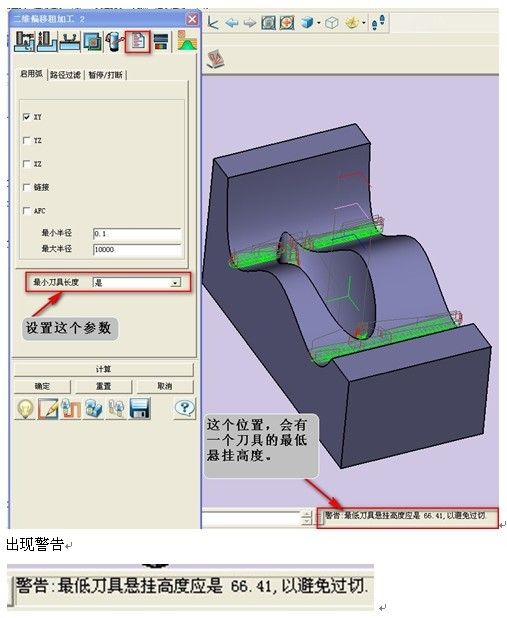

以二次开粗做一个例子，我们可以设置一个参数。在使用20R0.8的刀具开粗完成后，我希望能用一把比较小的刀具清理完尽量多的余量，使用普通的D6铣刀。在中望3D这款CAD/CAM软件中，只需要设置一个参数就可以计算出最短的刀具悬挂高度。（图四）
（图四）

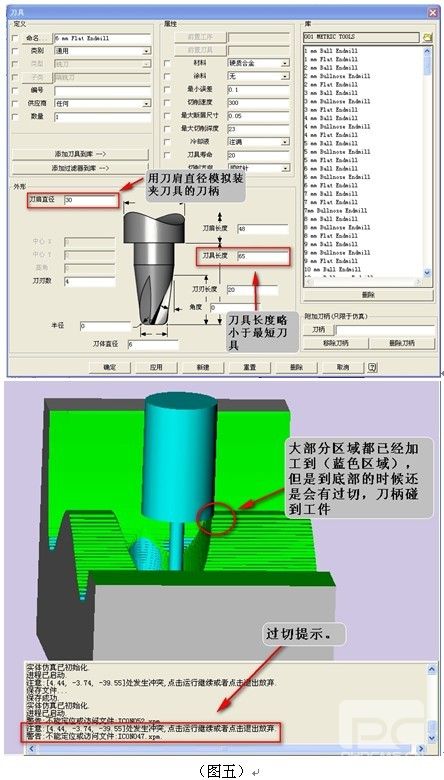

这个悬挂高度，是以刀肩直径为30MM情况下，算到的最短距离，这里使用刀肩直径模拟刀柄大小，这个数值要根据实际刀柄的直径。如果这里刀具的长度小于66.41，那么在加工中，将会引起过切干涉。（图五）

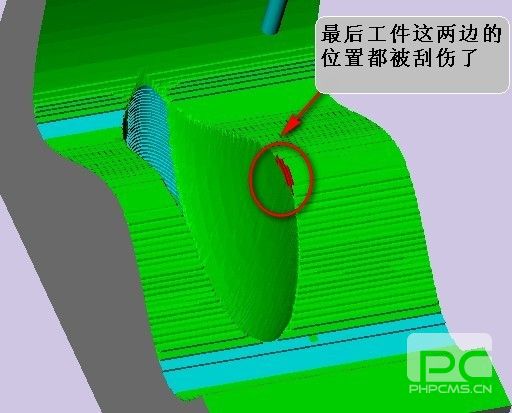

刀具装这么长，那么产品将会被刀柄刮伤。（图六）
（图六）

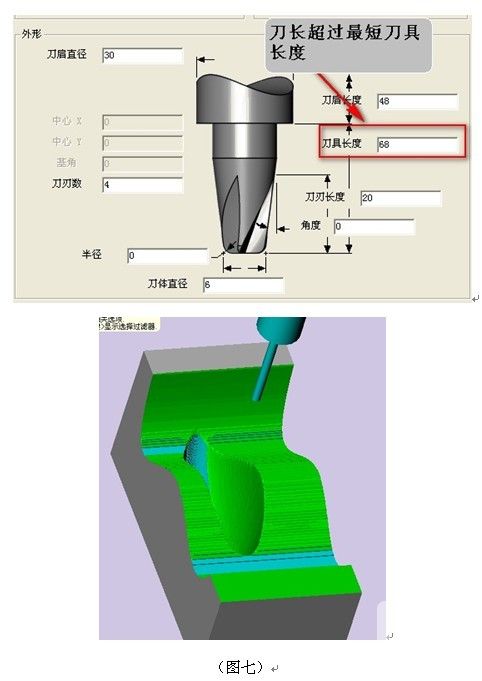

但是如果设置的刀长超过最短刀长，那么加工出来的东西将不会有问题。（图七）
中望3D这个功能在CAD加工一些狭窄区域，必须用小刀具，但是又不能太长的时候非常有用，也非常重要。
同样，中望软件中三维铣削中的其它工序也有这样的功能，在精加工的时候也能选择最合适的装夹刀具长度，保证在CAD设计中工件的表面光洁，以及刀具，工件的安全性。

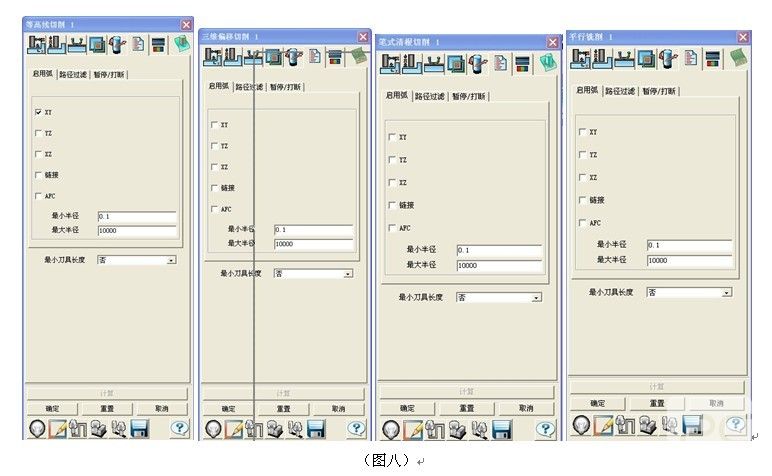

常用的工序有（图八）：
中望3D一直致力于为广大用户提供高性价比的CAD/CAM一体化解决方案，计算最短刀具长度只是它众多功能中的其中一个，还有很多实用功能等着广大CAD用户去挖掘，去发现。相信有它的相伴，你的CAD之旅将会走得更轻松，更畅快！
