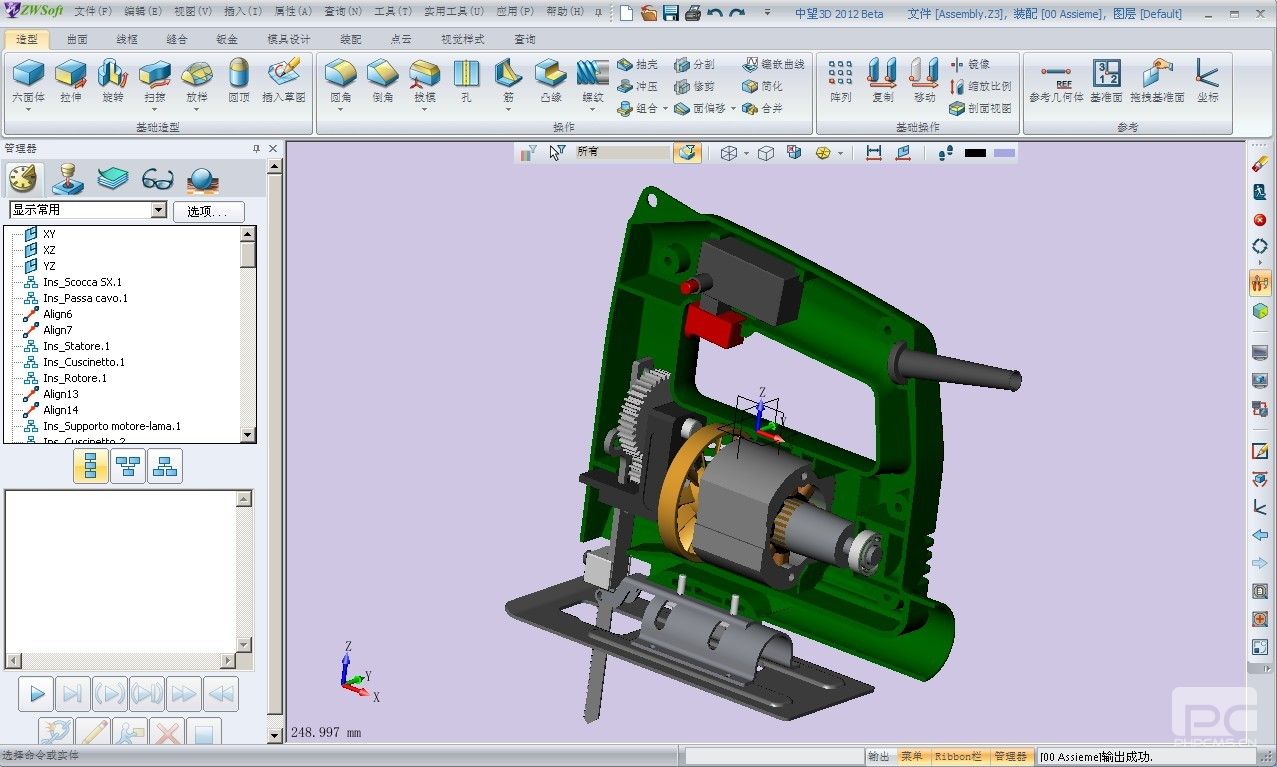

我们看下面这个装配体，就以这个装配体为基础，输出成PDF文件。（图一）

（图一）

       1、设置输出PDF的参数

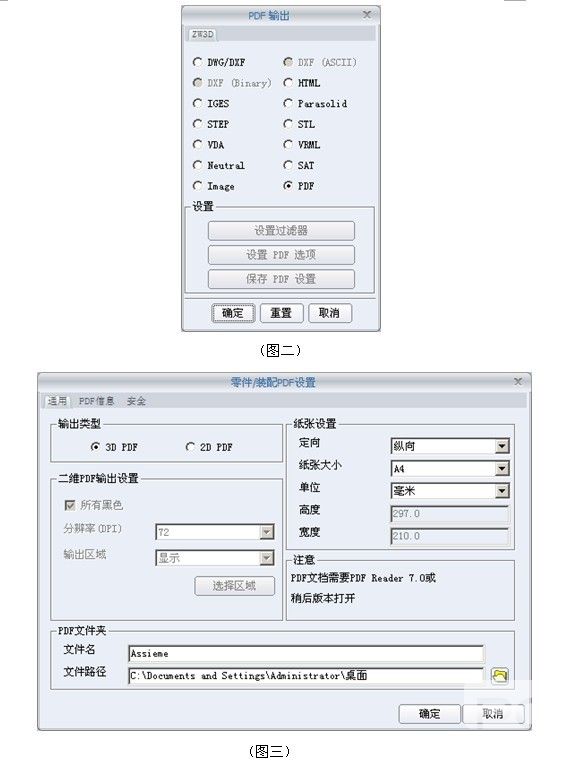

       文件——输出——PDF输出（图二）

       进入参数设置页，对输出的类型（3D PDF/2D PDF）、纸张设置（定向/
纸张大小/单位）、文件夹、文件路径进行设置，然后确定，输出PDF文件。（图三）

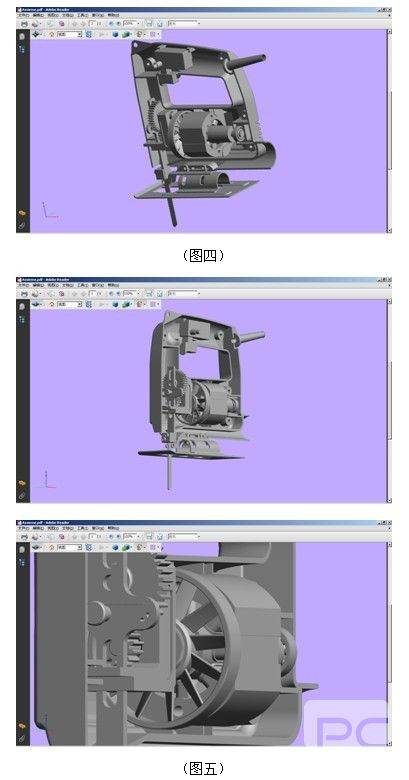

       2、打开Assieme.PDF，查看PDF，了解中望3D输出PDF的特色。（图四）

       首先，中望3D输出的PDF是可以旋转的，我们转一个角度，并且放大看看，具有矢量的特性，非常便于观察零件。（图五）

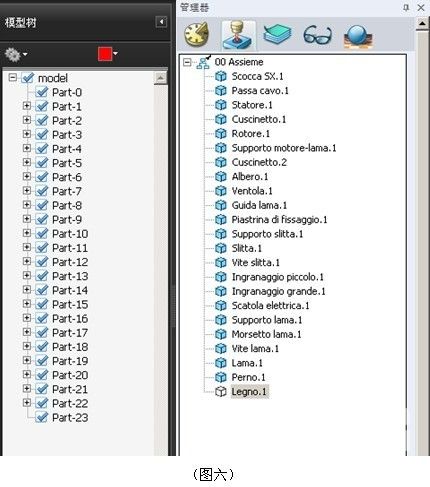

       其次，当CAD/CAM用户打开PDF模型树，同时对照中望3D中的装配管理器，可以看到中望3D装配中的零件都保存在PDF模型树中，并且可以对part进行打开关闭的操作。（图六）

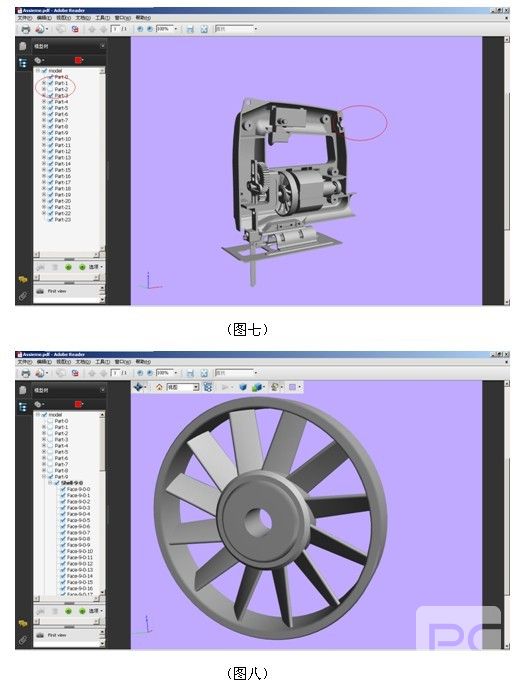

       关闭模型树中的part-2，图形窗口中的手柄部分就隐藏了。（图七）

       通过以上的方式，CAD/CAM用户可以非常方便的查看装配中的各个零件的结构。下图中我们只留下了part-9，展开part-9中的shell，可以看到由face组成的part。同时也可以对face进行打开关闭的操作。（图八）

       由此来看，作为一款高性价比的CAD/CAM软件，中望3D的PDF输出功能十分强大，能够满足设计部门对外展示模型的功能。不仅可以查看整个装配体，也可以查看各个零件的结构细节部分，甚至到一个一个的面。
