中望3D 2012的高效曲面功能，能够非常快捷地完成吉他的CAD模型绘制。其中有两个地方的CAD曲面制作，如果有正确的CAD绘制思路便可以事半功倍，一个是琴头和琴杖连接处的曲面，由于琴头类似于长方体，琴杖类似于半圆柱体，有一定的角度连接，而且要有平滑的过度；另一个地方是琴杖和琴箱连接处，起角筋固定作用的曲面。接下来介绍吉他两个曲面的CAD绘制思路：

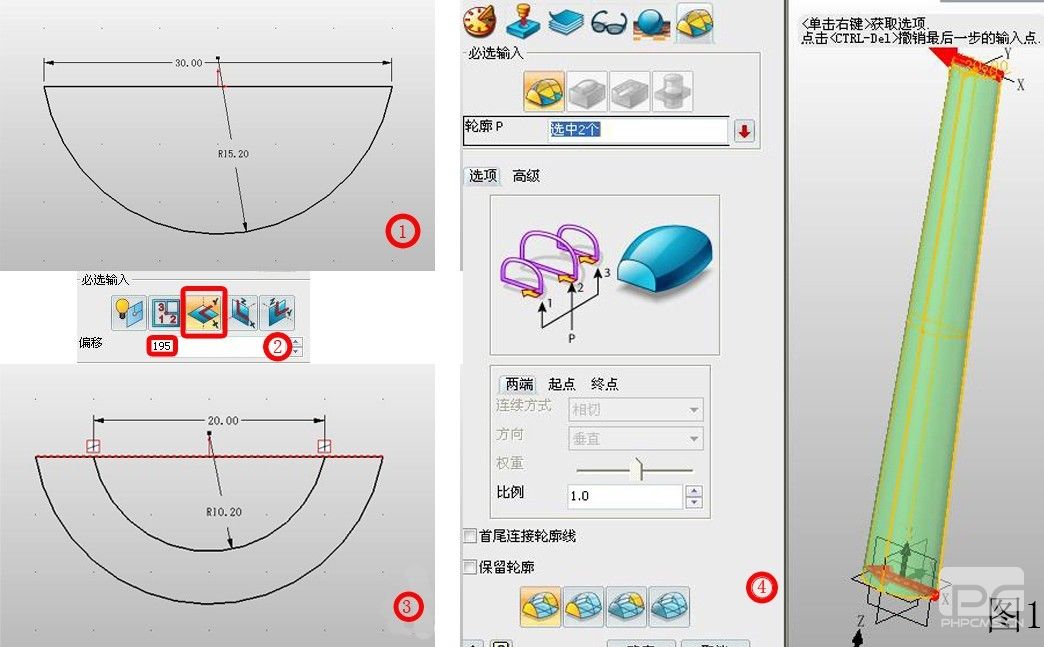

       第一步，在XY面建立草图1，绘制图1-1的类半圆形，退出草图，创建基准面，根据图1-2进           行参数设定，在此基准面创建草图2。以草图1的直边为参考曲线绘制图1-3的类半圆形，此时两个类半圆形的直边俯视状态下是重合的。点击放样，依次选中两个类半圆形，选择时注意方向要一致（图1-4红色箭头的方向），否则会造成曲面扭曲变形。

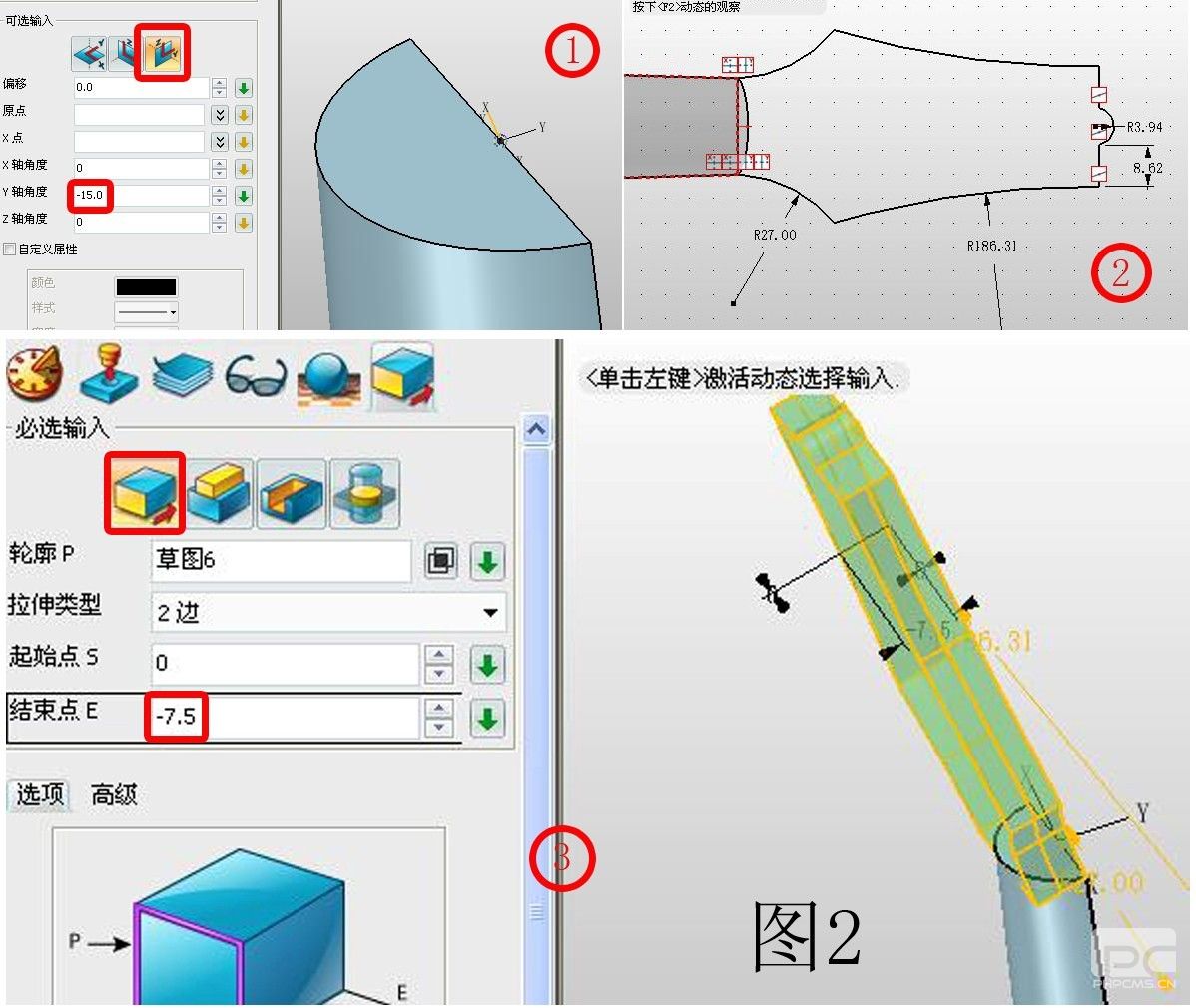

       第二步，在柱体顶部创建基准面，Y轴角度为-15度，如图2-1，在此基准面插入草图3，绘制图2-2的图形，退出草图并选择拉伸功能，根据图2-3进行参数设置。

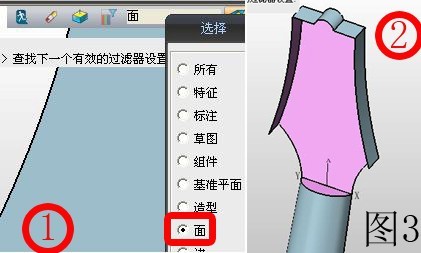

第三步，在属性过滤器中选择面属性（图3-1），将图3-2所示的几个面删除。然后右击创建基准面。先点击图4-1的粉色部分，选择XY选项，偏移距离为-7.5，在此基准面上插入草图4，将图4-2所示边设为参考曲线，用圆弧连接参考曲线的两个点，点击曲面--N边形面，依次连接图4-3所示的各边并确定，进行此面的修补。

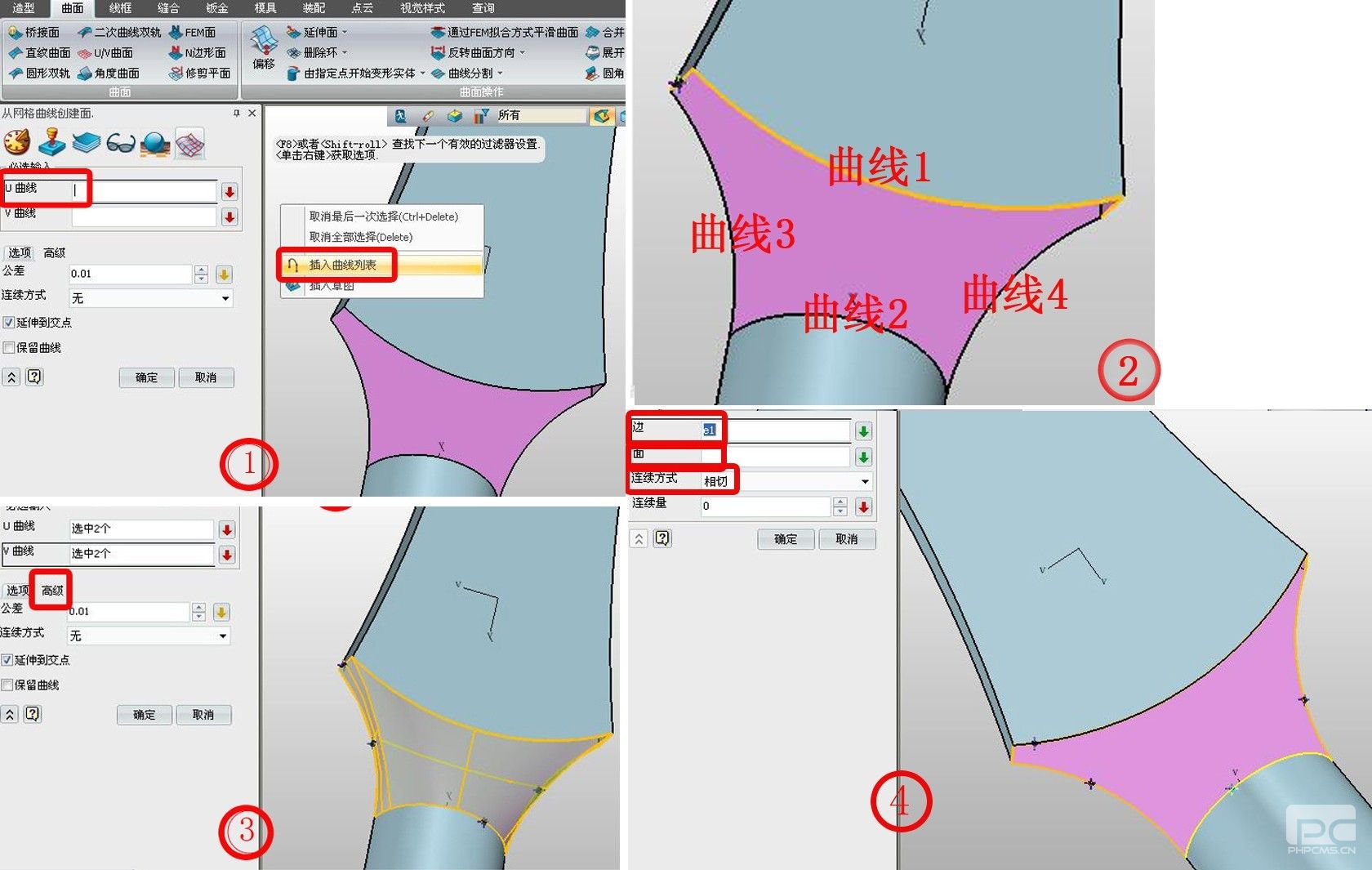

       第四步，在作图区的空白处右击鼠标，点击插入曲线列表，选择图5-2中的高亮部分并确定，将其命名为曲线1，其它曲线标示如图5-2所示。选择曲面中的U/V曲面，U曲线选择曲线1、2，V曲线选择曲线3、4，然后不要直接点确定，先点击高级选项，边选择曲线2，面选择半圆面，连接方式为相切并确定，这样形成的曲面将和柱体的圆弧面相切，使整体显现平滑效果，效果如图5-3、5-4。这里需要说明的是能将诸如本例中的曲线列表（三条线有垂直关系的）作为一条U线或V线，是中望3D2012的一个亮点，通过中望3D2012这个功能，能够制作出相对复杂的曲面。

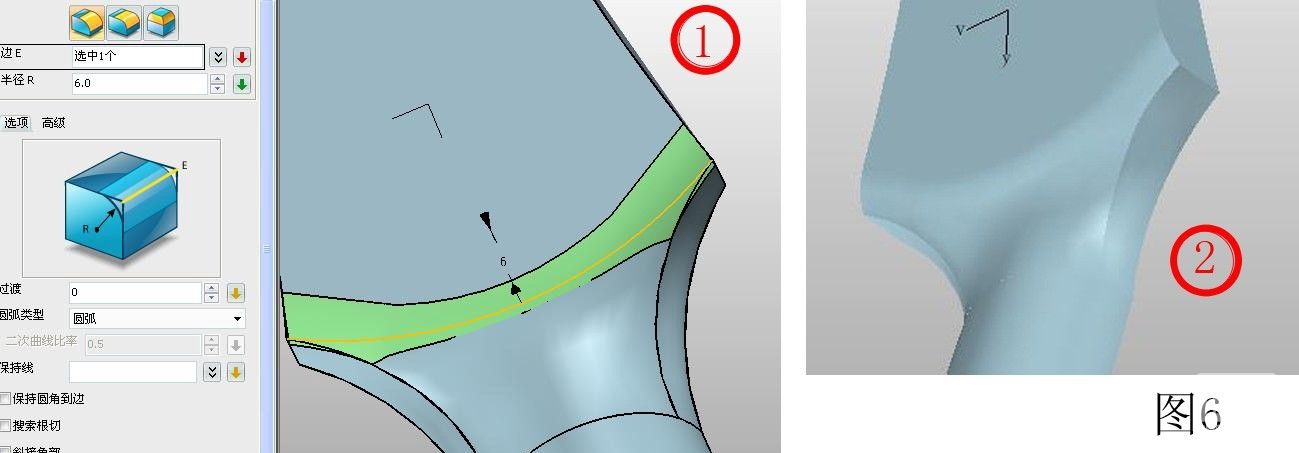

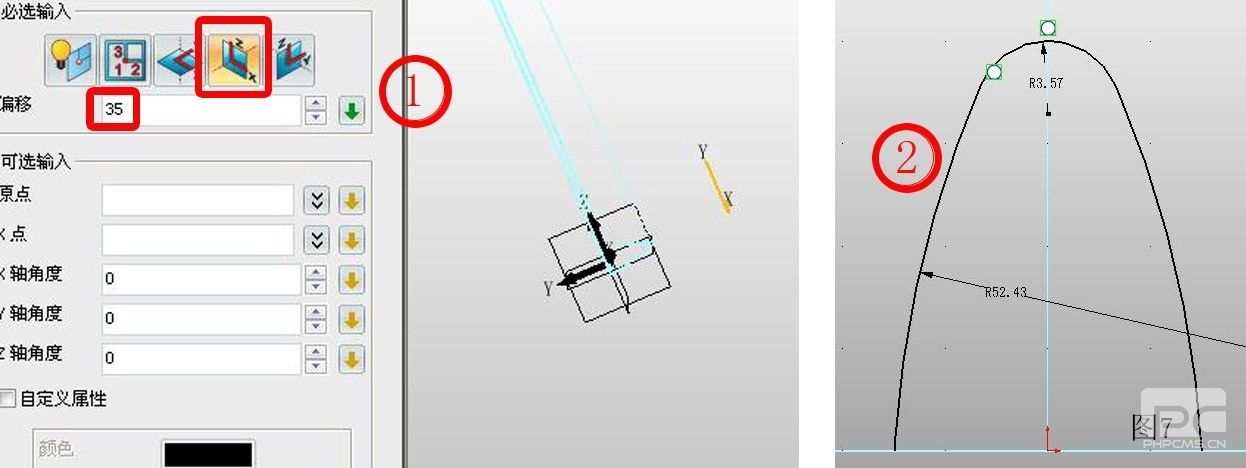

       第五步，将图6-1所示的边做圆角处理，这样会使曲面变得更平滑（图6-2）。接下来开始制作琴杖与琴箱连接处的曲面。首先，创建基准面，偏移距离为35（图7-1），在此基准面插入草图5，绘制图7-2的曲线，命名为曲线5，具体绘制时不必按照图示的尺寸，只要大体有这个形状即可。注意，  用将草图的几段曲线连接起来（几个曲线必须是相切的关系），这样在后面的曲面会是一个整体，而不会出现拼接的状况。

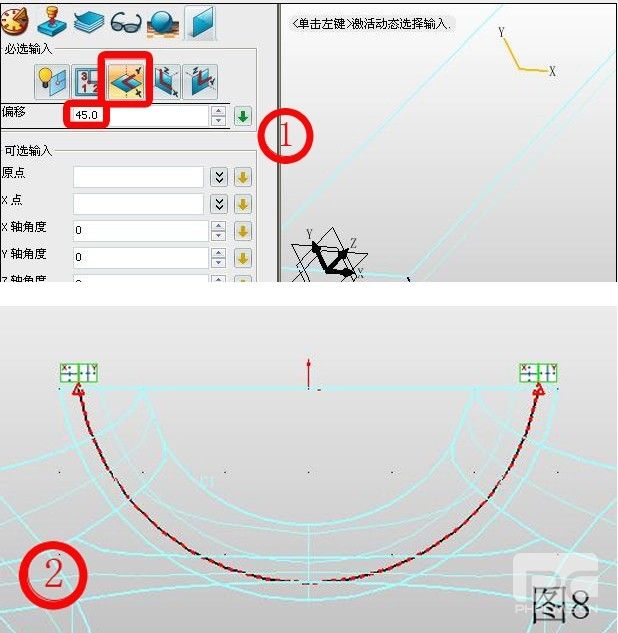

     第六步，如图8-1所示创建基准面，向上偏移45，并在此平面建立草图6，点击参考几何体—平面，面选择柱体的圆弧面，此时形成的参考线在柱体的侧圆面上，沿着参考线绘制半圆形，命名为曲线6（图8-2）。

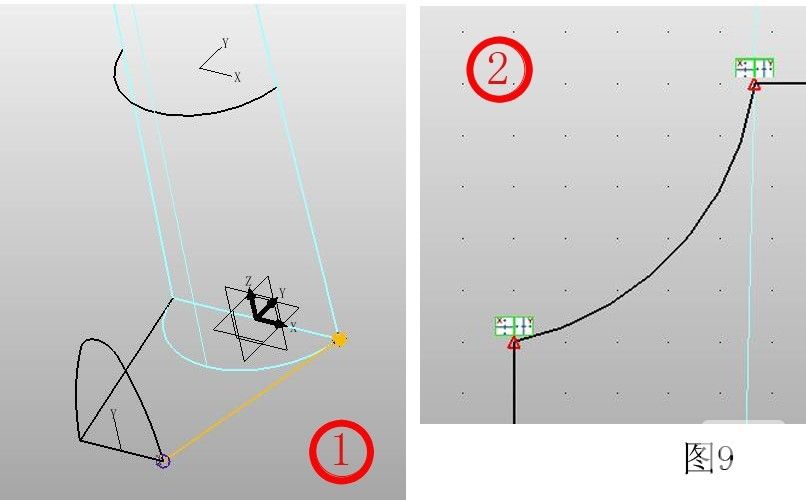

       然后点击线框—直线工具，连接图9-1所示的的各点形成三个边，其中梯形的两个腰分别命名为曲线7、9在YZ面插入草图7，点击参考几何体—曲线相交，此时出现两个红点，用圆弧连接此两点，形成的曲线命名为曲线8。圆弧尽量与圆柱面相切，只要视觉上差不多即可（图9-2）。在这个绘制过程中，可以体验到中望3D2012丰富的参考几何体选项大大的提高了制图的效率。

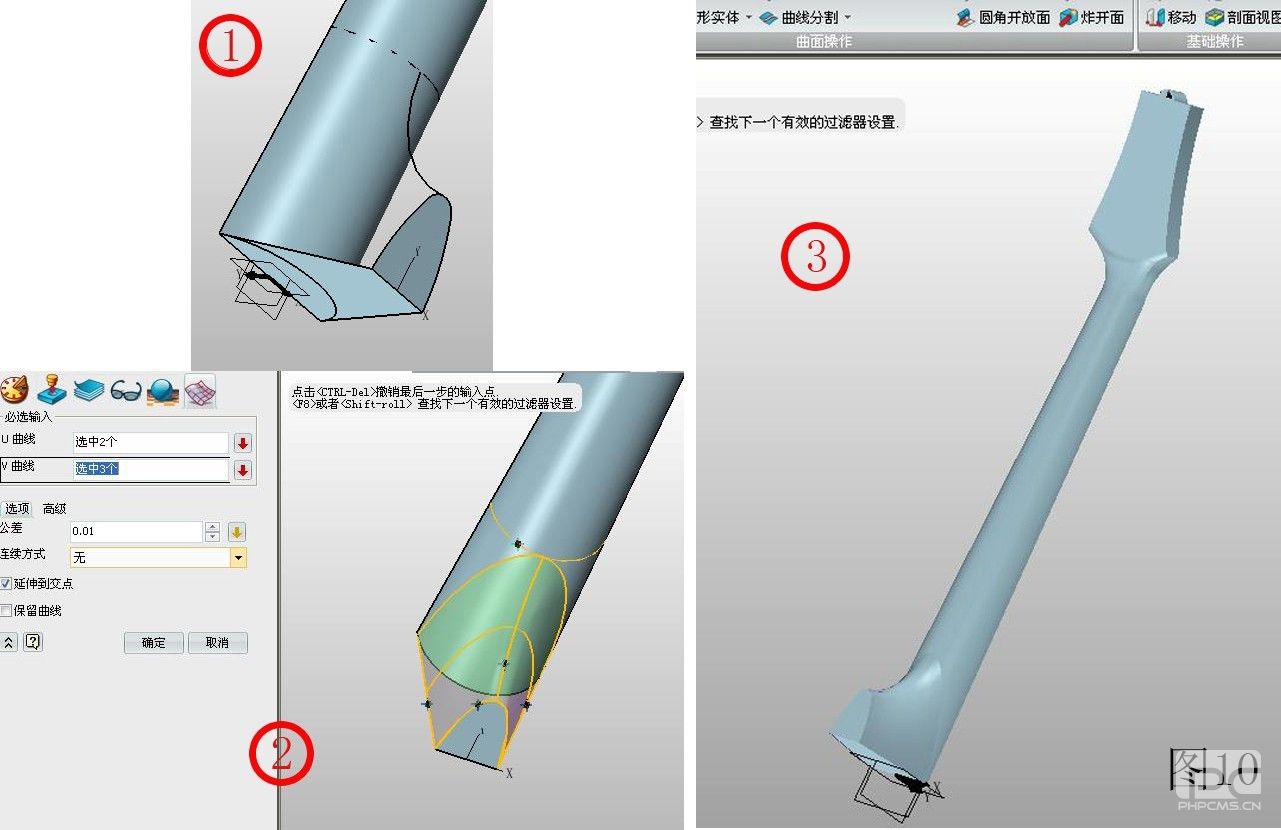

       接下来，用N边形面修补图10-1中的部分，，点击UV曲面，U曲线分别为曲线5、6，V曲线分别为曲线7、8、9，如图10-2，确定。形成的最终效果如图10-3所示。

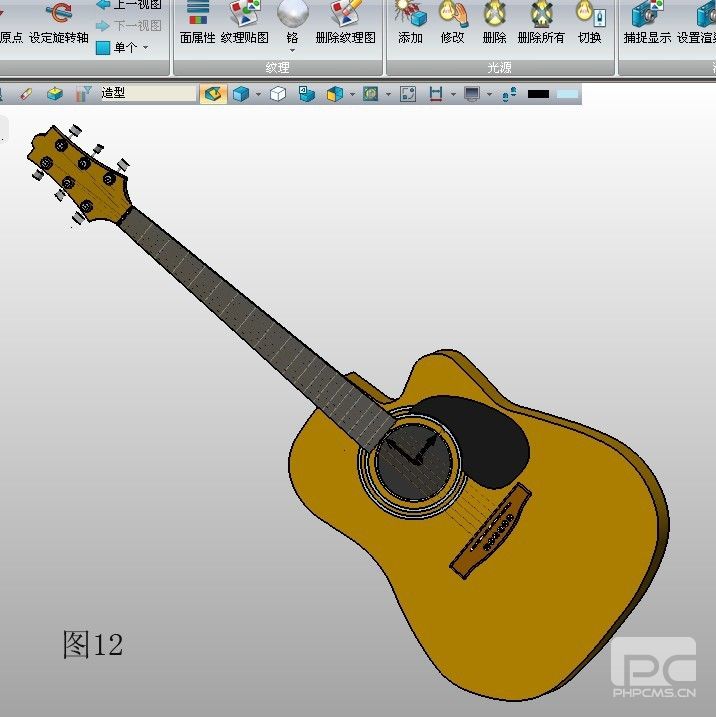

       只要完成以上六个步骤，利用中望三维CAD就能轻松绘制吉他的曲面部分。同时，用中望3D 2012的CAD草图绘制吉他轮廓非常便捷，只需要在背景选项中插入吉他的图片并设置成半透明状（图11），依照轮廓绘图既准确又快速。关于吉他其他部位的CAD绘制可以参考笔者在中望技术社区的教程分享：https://www.zwsoft.cn/。
