在三维CAD设计过程中，CAD图纸是不可或缺的。本次三维CAD技巧主要跟大家分享中望3D工程图模块中的实用小技巧，通过中望3D的易学易用特点，可以快速掌握这些CAD操作。中望3D提供更智能化的工程图操作，并且支持多种标准的CAD图纸，通过熟悉本文的CAD工程图技巧，对于工程师迅速出CAD图能够达到事半功倍的效果！

       1. 自定义图框

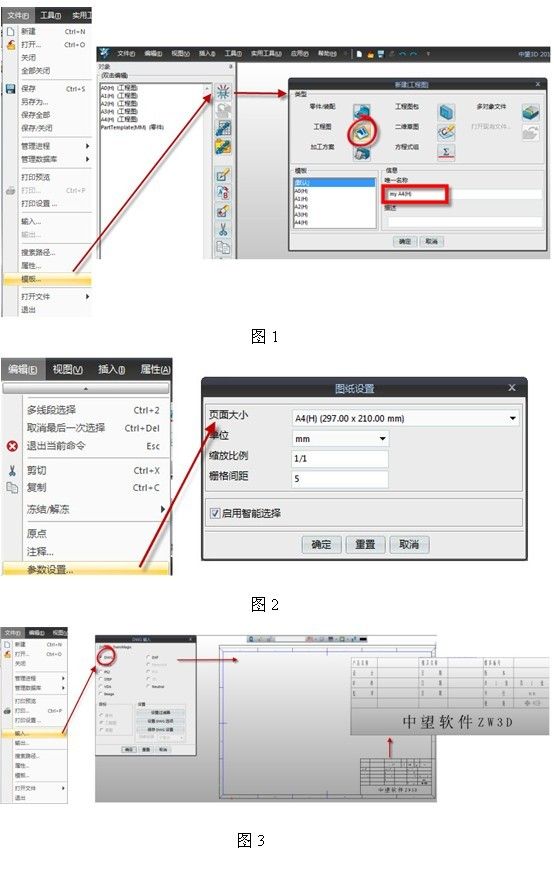

       图框是每张图纸所必须的。在中望3D中可以使用常规模式，在工程图模块中绘制线条、添加文字、添加图片等等操作来完成图框，但这种做法的效率很低。对于公司来说，往往都已经在二维CAD，如中望CAD中已有了相关的标准图框，如何直接利用而不需要重复劳动？中望3D给出了很好的解决方法——直接导入（图1）！

       首先，创建自己的模版并重命名，如my A4(H)（扩符中的H代表是A4横向的图纸），然后修改图幅大小至所需尺寸（图2）。

       输入先前已保存好的DWG图纸并移动位置即可将已有的图框模板方便地转换为中望3D工程图模板（图3）。

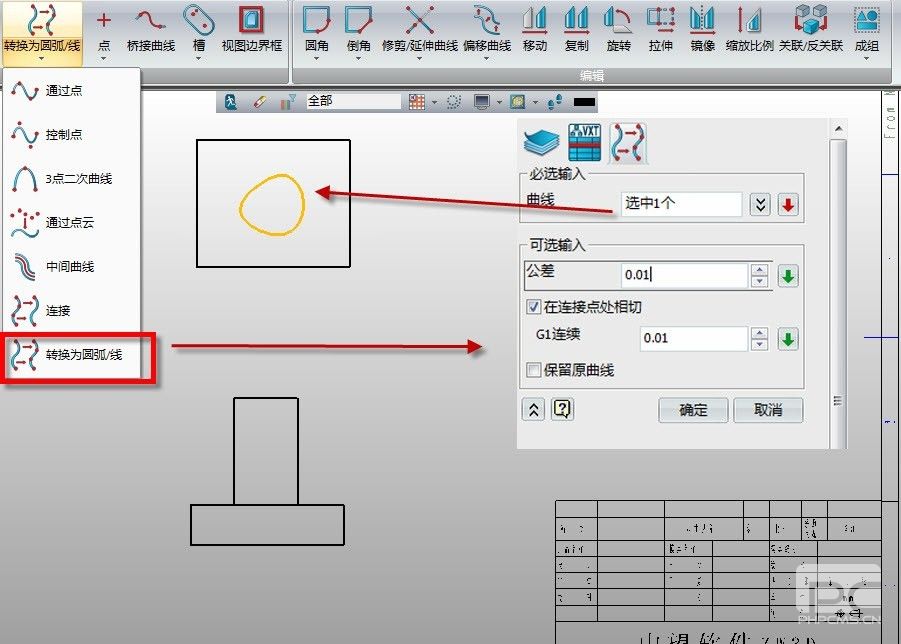

       2. 将样条曲线转换成直线和圆弧（图4）

       在模具设计或是机械设计中，往往会出现一些样条曲线，同时这些样条曲线所在的位置需要使用线切割加工（如模具中的镶件或是电极）。但是目前大部分的线切割机床都无法识别样条曲线。

       目前在工厂常用的方法是由线切割操机员将DXF或是DWG图纸放大，然后由人工一段一段地绘制直线或是圆弧（因为线切割机床只能识别直线或圆弧），尽量逼近样条曲线。工作量大而且也有误差。

       而在通过中望3D的“转换为圆弧/线”功能便可轻松处理！通过这个功能，可将样条曲线转换为直线或圆弧，同时通过公差设定，能够准确得得到所需精度的编程线条。

       3. 快速标注

       标注在出图中是耗费时间最多的一项工作。在标注方面，中望3D能非常快速地做出基线标注、连续标注、坐标标注等标注类型，可以让工程师的出图效率大大提高。而且相关命令的操作非常简便（图5，图6，图7）。

       4. 订料尺寸

       就机械设计或是模具设计而言，零件都需要进行加工。要加工则涉及到订料的尺寸，订多大的料才合适，才节约成本。如果零件是规则的矩形或是圆形，订料尺寸会比较好计算。但是往往在实际设计过程中，零件大多是不规则的。对此中望3D提供了非常高效的解决方案，可以快速得出零件所需的胚料尺寸。同时此尺寸可以在出BOM表时自动得出，提高整个设计效率（图8）。

       5. 符号库

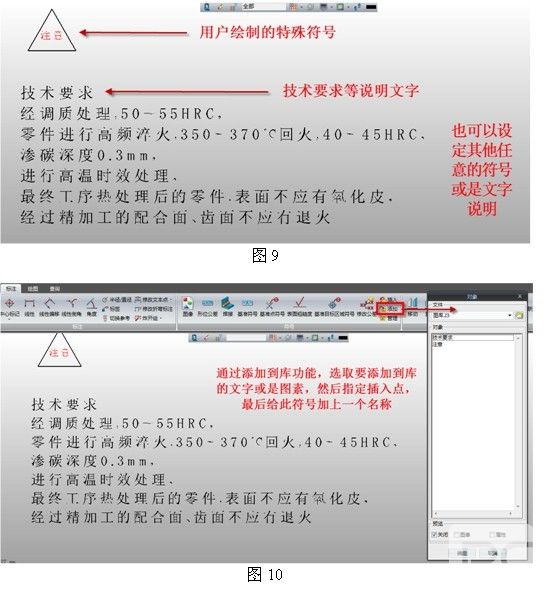

       在二维CAD中，大家对块应该很熟悉。块在图形绘制过程中有着非常重要的作用。那么在中望3D工程图中是否有类似的功能呢？答案是肯定的。在中望3D中有符号库的功能。用户可以将工作中用到的技术说明、特殊符号等制作成符号，定义插入点，并加入到符号库中（图9，图10）。

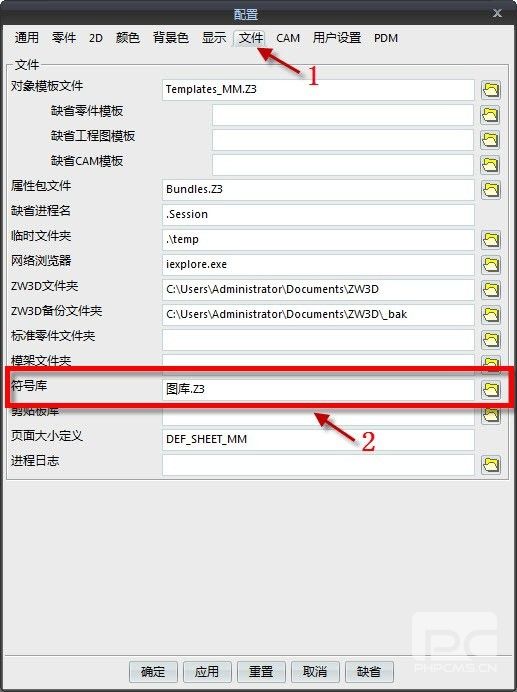

       这些添加到库中的符号都被保存在一个零件中，然后将此零件（范例中为“图库.z3”）保存到硬盘的任意位置。在配置选项中，将符号库路径指向保存的文件，则在以后任意的工程图中使用“插入”符号的功能都能使用到先前已经创建好的符号或是文字说明，可以有效提高作图效率（图11）。

       熟悉了中望3D的三维CAD工程图技巧后，欢迎大家多学多用，才能更快速地掌握三维CAD软件的操作，也欢迎大家来中望技术社区（https://www.zwsoft.cn）一起探讨三维CAD的设计技巧，共同提升三维CAD设计能力！
