中兴的刀锋Blade系列曾在国内外创下销量奇迹，是笔者非常喜欢的一款手机，通过中望3D高效智能的三维CAD/CAM功能，可以实现中兴N880逼真的三维CAD建模造型。同时，本次的三维CAD教程步骤也比较简单，能让你快速设计出一款精美的手机三维CAD模型。

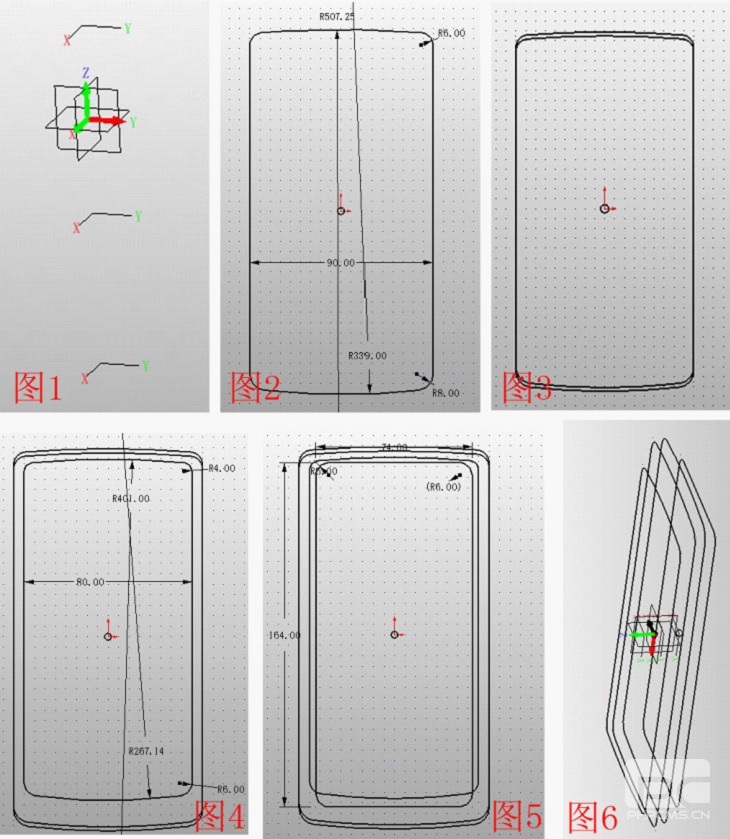

       1、创建3个XY基准面，分别偏移-5、-13、5，命名为基准面1、2、3，如图1，在XY平面、基准面1、2、3插入草图，分别绘制如图2、3、4、5所示的图形（其中图3 的图形与图2的图形一致，下移2CM)，分别命名为草图1、2、3、4，效果图如图6。

       2、分别在XZ和YZ面插入草图5、6，按照图7、8所示的方式连接各参考点，并将两个草图的4个曲线设置为曲线列表，分别命名为曲线1、2、3、4（注意：对于一个草图中需要分别利用的曲线要先各自设置成曲线列表，否则无法单独，后面有许多这样的情况）。点击U/V曲面，U曲线选择草图4、1、2、3，V曲线选择曲线1、3、2、4，如图9所示，点击N边形面，修补上下两个面，效果如图10。

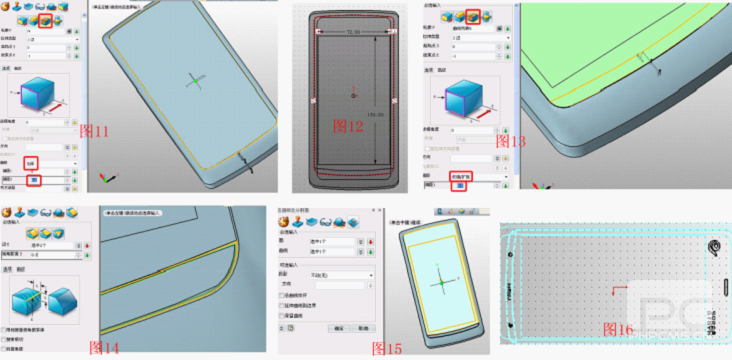

       3、点击拉伸—减运算，轮廓为图11所示的面，注意偏移项为“加厚”，偏距1、2分别为0、0.2，这一步骤将手机屏与壳之间形成缝隙。再在此面插入草图7，绘制一个矩形，并在矩形下方绘制一条弧线，如图12。点击拉伸—减运算，轮廓选择弧线，注意偏移项选“收缩/扩张”，偏距为0.1，如图13所示，对边缘做倒角处理，如图14。点击曲面--曲线分割，面和曲线分别选择图15所示的高亮部分，这样做的目的是将面分割开来，便于后面给面上色的步骤。在基准面4上插入草图8，绘制图16所示的图标，注意文字部分需要使用编辑中的“炸开”，使文字变成可编辑的曲线，并按照上步骤的做法进行曲面分割，目的同上。

       4、在YX面插入草图9，绘制如图17所示的图形，拉伸草图9，参数如图18，点击镜像，将拉伸后的造型以YZ面进行镜像，如图19。在YZ面再次插入草图10，绘制如图20所示的图形，先后对草图中的菱形边框和“+”“-”号进行加、减运算的拉伸，效果如图21、22。

       5、在XZ面插入草图11，绘制如图23所示的图形，用拉伸—加运算，草图11，效果如图24。在XY面插图草图12，沿参考曲线绘制一段圆弧，如图25，点击拉伸--减运算，拉伸草图12，参数如图26，效果如图27。

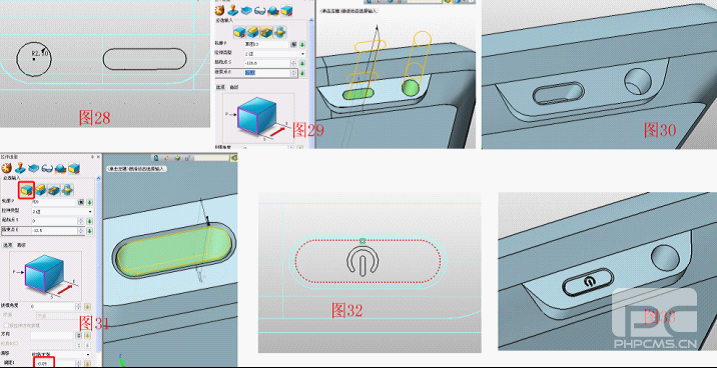

       6、在XZ 面插图草图13，绘制如图28所示的图形，点拉伸--减运算，拉伸草图13，并对槽的边缘进行圆角处理，如图29、30。点击拉伸--基体，选择槽底部的面进行拉伸，如图31，在XZ面插入草图14，绘制如图32所示的图形，并点击拉伸--减运算拉伸草图14，效果如图33。

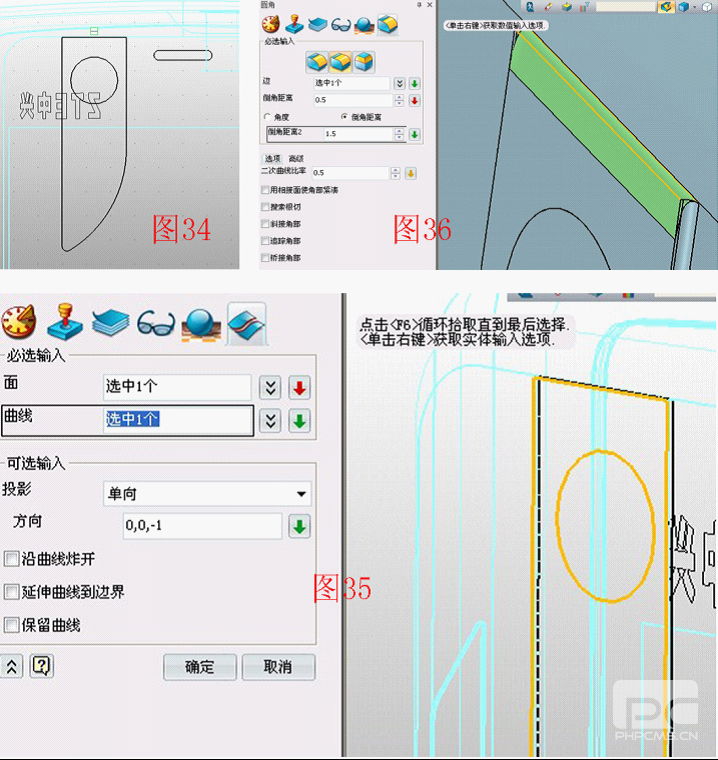

       7、在XY面插图草图15，绘制图34所示的图形，并拉伸刀型框。使用曲面分割功能，用草图中的圆形将拉伸后的刀型面进行分割，便于上色，参数如图35，注意选择投影方向。对拉伸后的刀型与面连接的边倒圆角，注意对图36所示的边进行倒椭圆角，参数如图36。

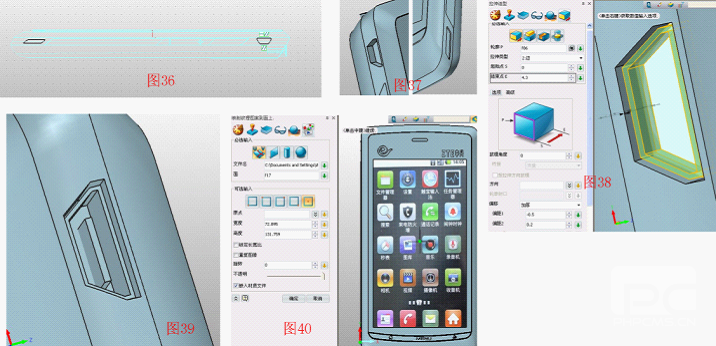

       7、在YZ面插入草图16，绘制如图36所示的图形，并用拉伸--减运算，分别向两侧拉伸草图16，效果如图37，这是送话孔和USB插孔。点击拉伸--基体，轮廓选择USB孔的底面，参数如图38。点击造型—六面体，选择合适的部位绘制长方体，如图39。为增加模型的逼真程度，在网络上下载N880的菜单画面，使用视觉样式—纹理贴图，将菜单画面置于合适的部位，如图40。

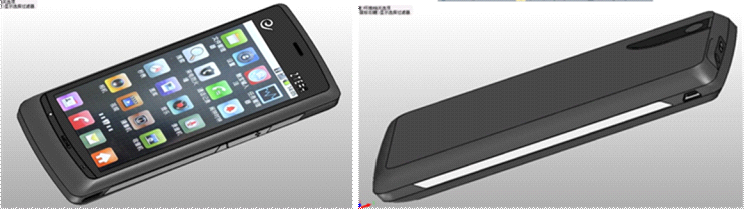

       最后，用视觉样式—面属性，对手机的各个面上色，就完成了精美的n880三维CAD建模（效果图如下）。有兴趣的朋友，也来绘制一下自己的手机三维CAD模型吧！立即免费下载中望3D（https://www.zwsoft.cn/downloadzw3d2012.html），还能够获得最新的三维CAD/CAM教程！该教程的三维CAD图纸可以到中望技术社区中望3D交流区下载（https://www.zwsoft.cn/）。作为“边学边用”的三维CAD素材收入自己的资源库。
