我是一名来自华南地区一家大型自行车制造商的产品设计工程师，在平时主要用Proe、Solidworks等三维CAD设计软件进行自行车的造型设计，在一次偶然情况下知道全国3D工业设计大赛，可以选择一款国产软件参赛。早就听说国产三维CAD设计软件中望3D参数化建模功能非常出色，不逊色其他国外软件，本着对国产三维CAD设计软件的支持，于是选择中望3D进行全程的自行车产品设计，在此期间，感谢中望3D开办的“跟奉老师学3D”，让我在学习中不断进步，在奉老师的悉心指导下，我从对不熟悉中望3D，到娴熟掌握，并能脱颖而出获得全国季军，除了有赖奉老师外，中望3D的易学易用实在让我大赞，我只需5步即可完成我的超酷自行车设计！为分享我的设计创作过程给广大网友，下面我整理了参赛作品的设计步骤：

       首先说下创作思路，我的这个作品造型灵感来自于好莱坞大片《灵魂战车》的外形，我期望自行车也能有摩托车的酷，并且可以容易的实现DIY的特点。整个车体通过机械铰接的方式组成，方便使用者进行自我造型的调节，同时方便组装和维护：

       在产品造型设计上，全过程使用中望3D进行参数化的建模，以及自顶向下的装配建模方式，先从总体框架开始，设计整体架构，然后在通过参考几何元素进行各相关组件的设计。各个子配件做完之后，在装配环境下添加约束。最终的产品，可以通过直接修改顶部结构的草图来直接控制各个组件的位置。完成后，利用了与中望3D合作的渲染软件Key-shot，进行渲染并最终得到如上图示的逼真视觉效果。

       接下来详细展示我是怎么用5步来完成中望3D的设计过程：

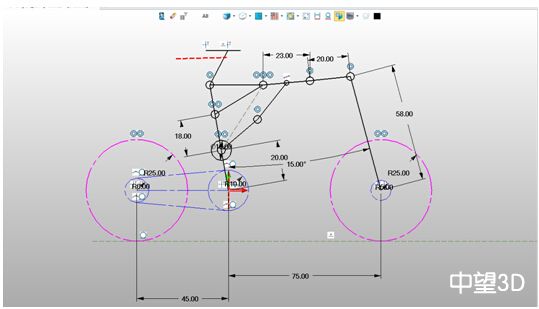

       第一步：在中望3D简单易用的草图环境中，快速将设计idea用线条进行布局，如下图：

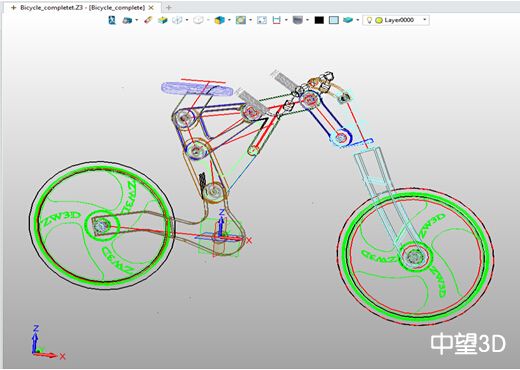

        第二步：在总体架构完成之后，利用自顶向下的装配功能，为各个子配件分配参考图素，并建立模型如下图：

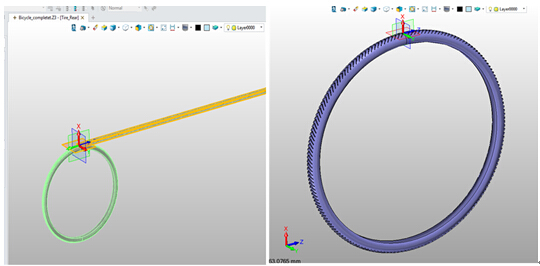

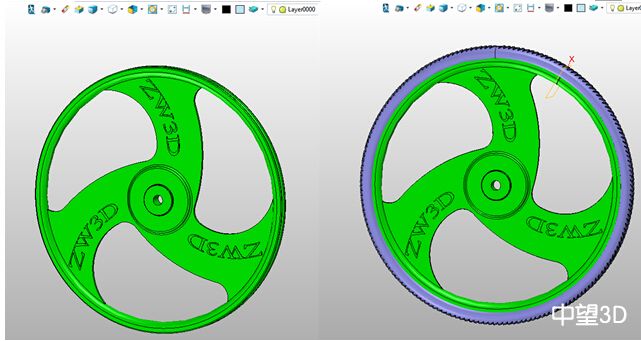

       第三步：丰富且灵活的建模工具，帮助快速完成各种复杂设计：轮胎和轮毂，链条以及坐垫等。对于轮毂，应用了很多基础功能如拉伸，旋转等，同时也应用到了草绘中的样条曲线来快速的做成轮毂内部形状。而轮胎的建立过程相当的简单容易，因为中望3D提供的的变形功能让人确实吃惊，迅速的将复杂的建模变成了一个及其简单的过程，让我们的效率大大提升：

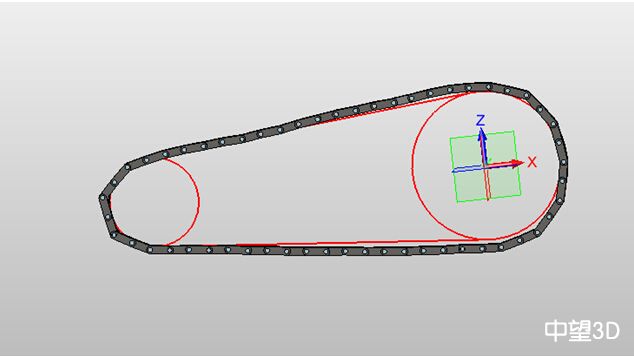

       而链条的设计过程中运用了很多的基本建模命令如拉伸，钻孔等。而在整条链条的设计过程中运用了曲线阵列功能，来快速的完成整条链条的设计，实在是方便快捷：

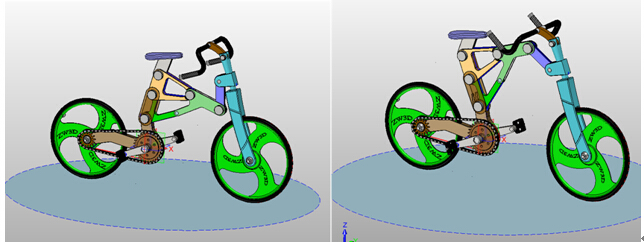

       第四步：总装配：在装配环境下，添加约束，完成之后，可以采用动态仿真的功能动态拖拽相关部件进行造型的变化：



       如果对于整体尺寸需要更改，或者是变更，可通过修改整体的结构草图来控制实现。

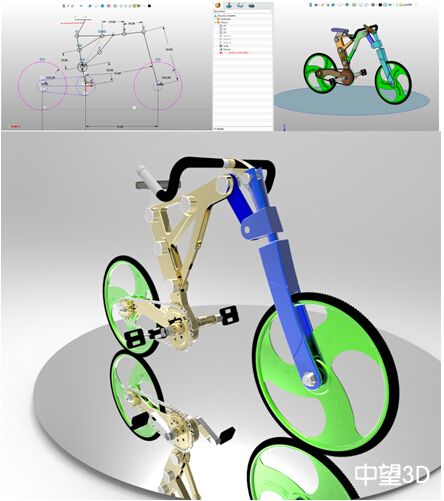

       第五步：最后就是渲染的环节了，这次渲染使用的是中望3D集成的外挂Keyshot，直接点击命令就能从中望3D中就将模型提取到Keyshot中进行材质、灯光、背景等的添加，并完成渲染图的输出，至此也完成了全部的设计，一气呵成。如下图:

       作为一个对国产软件接触不深的资深设计用户，本次参赛创作只是抱着尝试的心态使用中望3D，结果发现中望3D确实是容易上手，容易操作，尤其是丰富且灵活的建模功能让我留下深刻的印象，大大颠覆了我过去对国产软件的认识，同时启发了我无穷的创作思路，帮助我享受到对自行车产品设计的创作乐趣。我记得以前中望3D曾举办过全球设计大赛，其中国外选手设计的概念自行车作品让我惊叹不已，我想接下来我会继续再接再厉，能构思创作出更酷更优秀的作品，与国外设计师同台PK，为国人争光！
