目前制造业企业在产品设计完成后，出工程图创建BOM表(物料清单)是每个设计工程师都比较头疼的事：通过手动创建的BOM表会出现输入的零件名称内容与零件名称不一致、BOM表的零件与球标的对象零件对应不上、零件数量统计错误等情况，所以处理BOM表是一件极其烦心也是需要耐心的事。小编在使用评测对比发现，国产软件其实并不比国外的三维CAD软件UG、Proe、Solidworks逊色，例如国产三维CAD软件中望3D，在BOM自定义方面尤为出色，本文着重介绍中望3D如何在制造业企业生产设计中快速自动生成BOM表，解决工程师的那点烦心事。

中望3D自动快速创建BOM表


       中望3D在工程图的BOM表自动生成这个功能，可快速生成BOM表以及零件球标，零件名称、材料、数量、规格等选项都能自动添加，杜绝人为因素产生的错误，为后续的采购提供准确的数据。下面来看看中望3D是怎么样实现自动生成BOM表功能的:

      1.在中望3D的操作区域右键选择“2D工程图”，轻松进入工程图模块，如下图

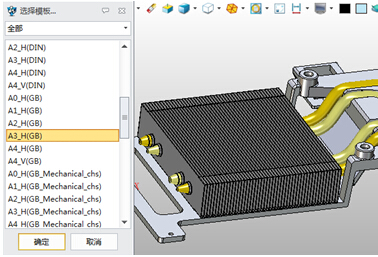

      在选项中选择合适的图框，快速显示如下图：

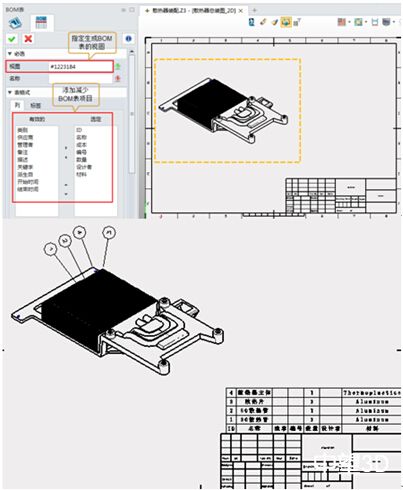

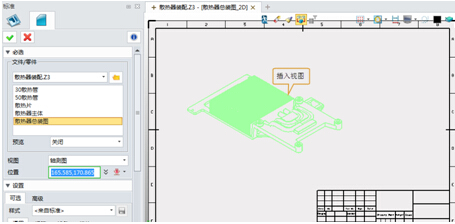

     快捷方便插入生成BOM表的视图，如下图：

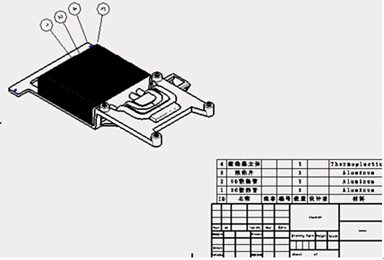

      2.通过BOM表功能就能直接生成BOM表，一步到位，省却工程师工作时间，效果图如下：

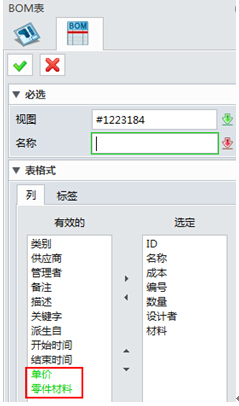

      3.工程师们在工作中，如要自定义例如零件名称、材料、数量、规格等项目内容，都可以在零件属性里添加相应的项目，灵活方便，化繁为简，如下图：


     重新进入工程图，创建BOM表如下图就可以发现已经显示前面自定义的项目，如下图



      生成BOM表后两个项目就可以显示出来，清清楚楚，一目了然，如下图




      BOM表自定义是很多工程师在生产设计过程中不可避免遇到的功能工具之一，其应用得方便与否，直接影响工程师以及企业生产的效率。通过上面的自动生成BOM表功能展示说明，三维CAD中望3D能够灵活、快捷地完成BOM表的创建工作，这个功能对产品设计、工装夹具、机械设计等都可以起到提高工程师的设计效率，减少人为产生的错误，为后续的采购提供准确的数据。对于BOM表的应用，如果不明白的网友可以登录中望3D官网https://www.zwsoft.cn/product/zw3d，“跟奉老师学3D”三维CAD/CAM专家将手把手教学，即时解答学员疑问，帮助更多人轻松考取三维设计工程师资质认证。
